卸料平台技术交底

卸料平台技术交底_第1页
1/6
卸料平台技术交底_第2页
2/6
卸料平台技术交底_第3页
3/6

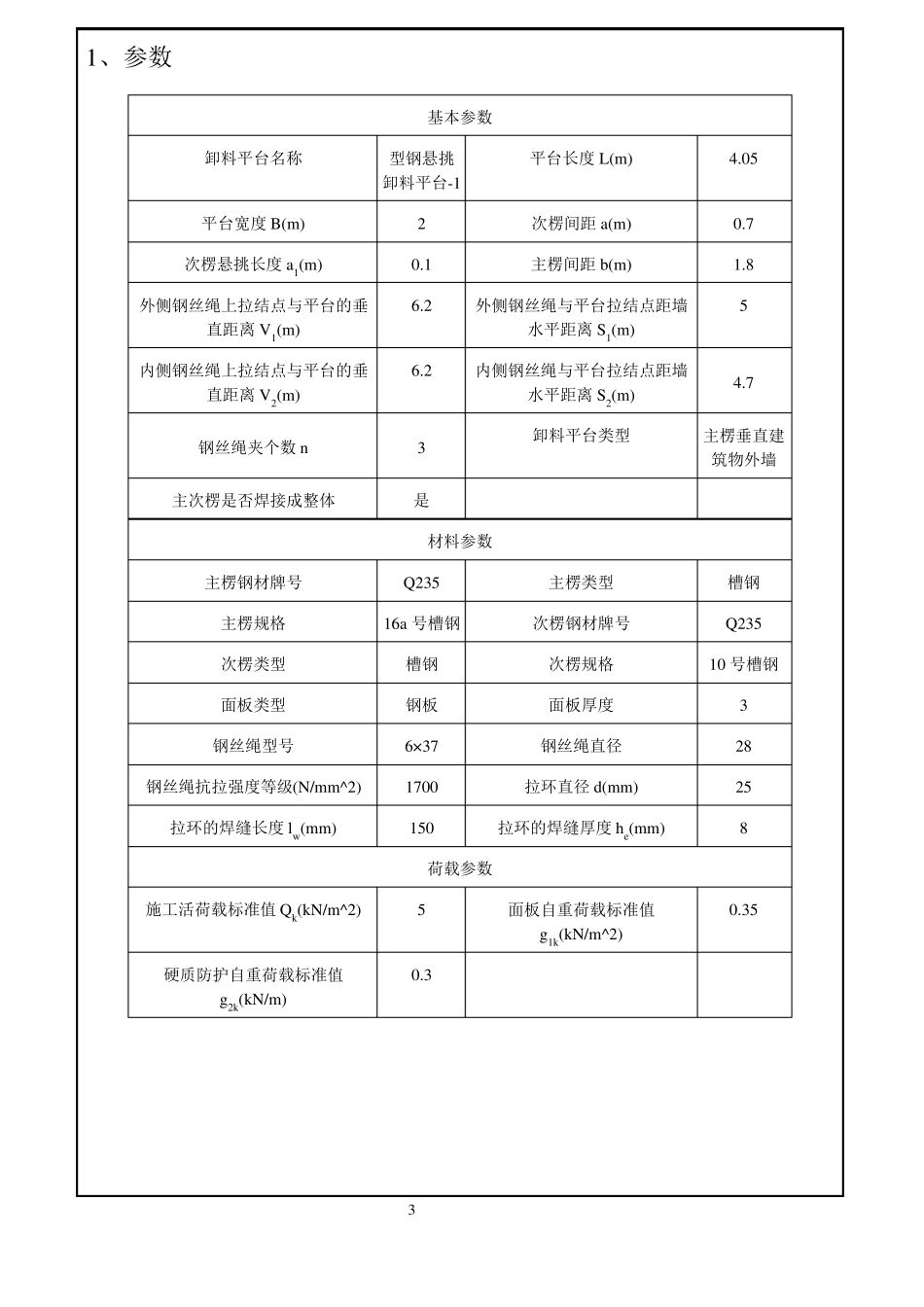

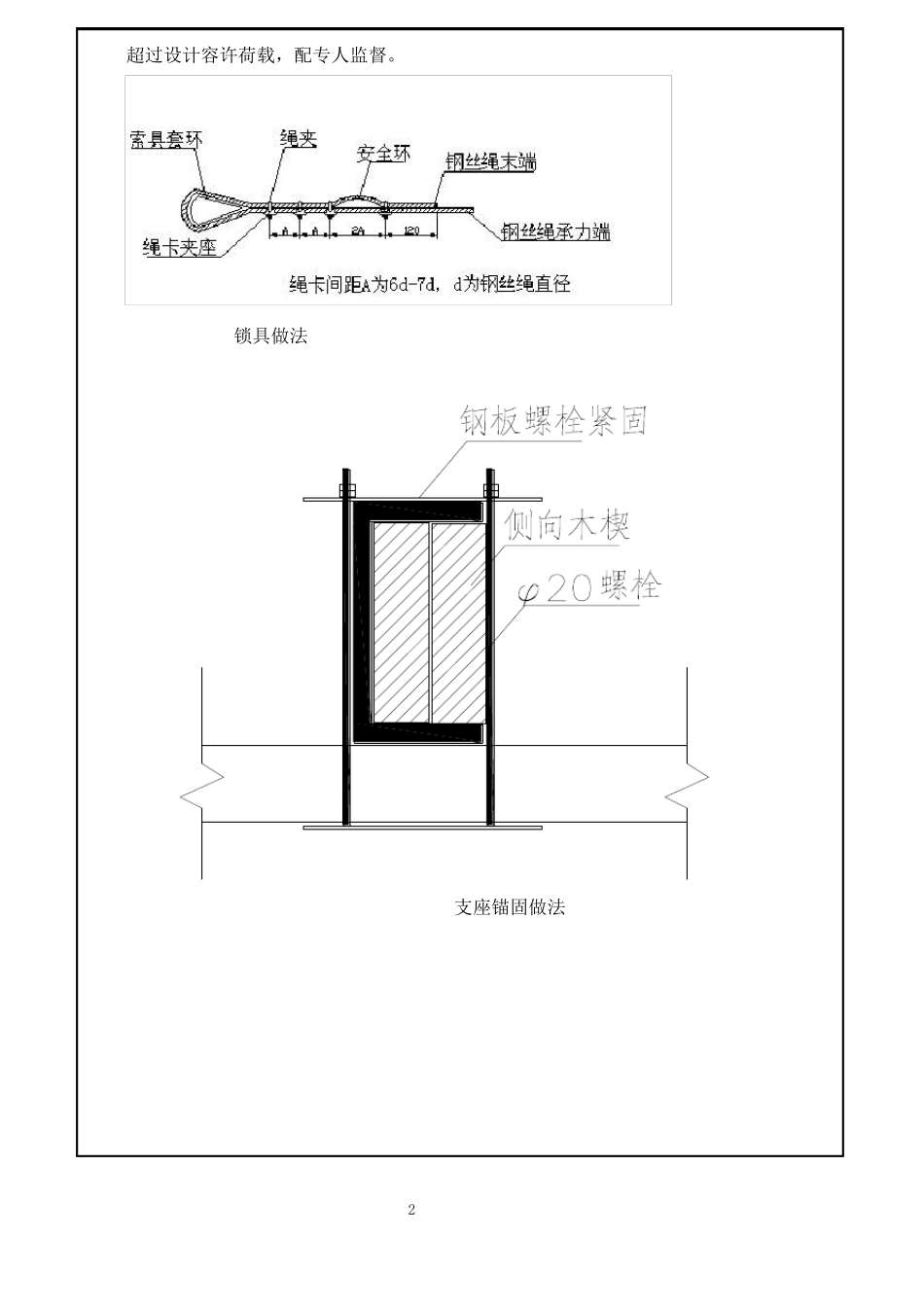

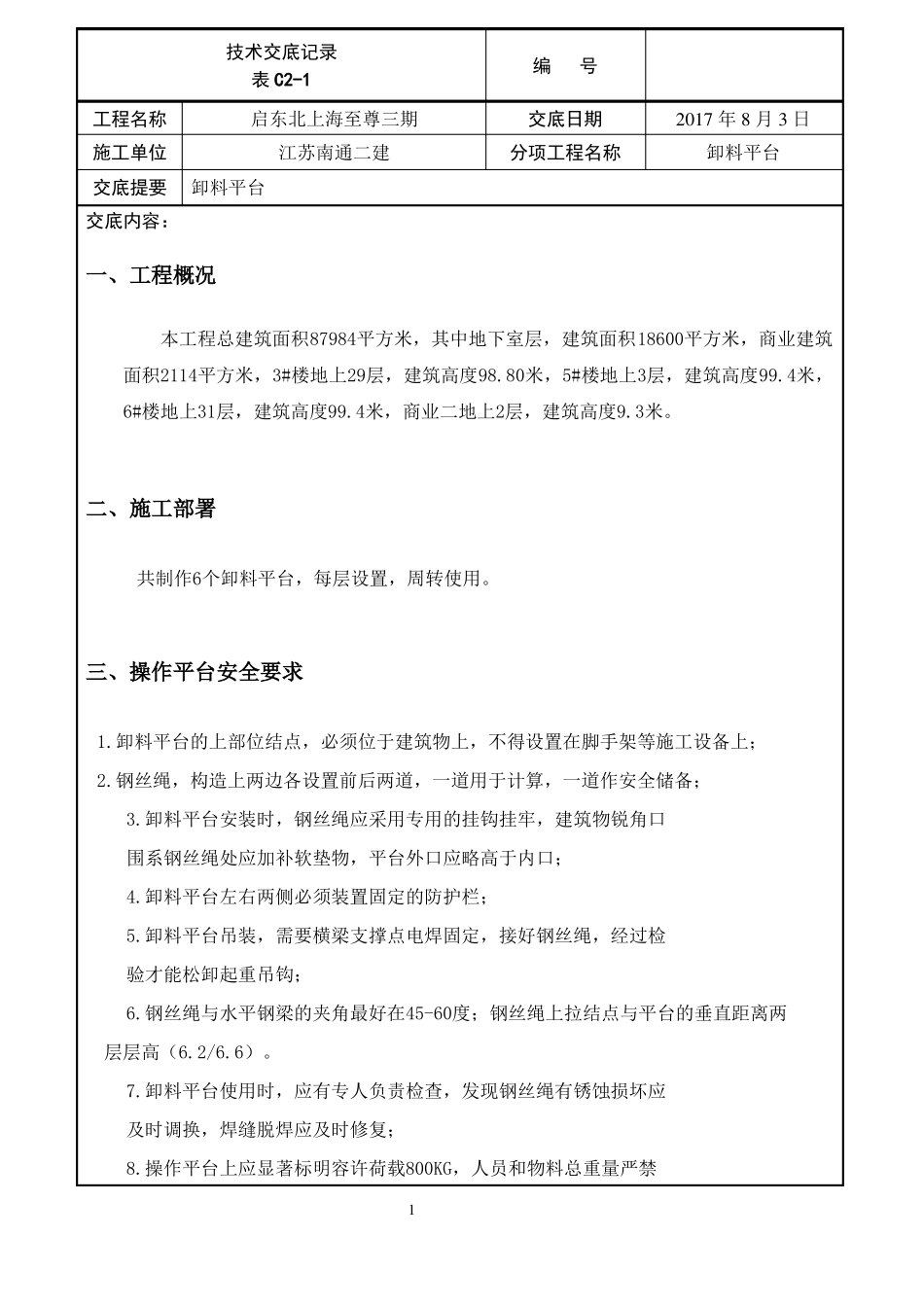

技术交底记录表 C2-1工程名称施工单位交底提要卸料平台交底内容:启东北上海至尊三期江苏南通二建编号交底日期分项工程名称2017 年 8 月 3 日卸料平台一、工程概况本工程总建筑面积87984平方米,其中地下室层,建筑面积18600平方米,商业建筑面积2114平方米,3#楼地上29层,建筑高度98.80米,5#楼地上3层,建筑高度99.4米,6#楼地上31层,建筑高度99.4米,商业二地上2层,建筑高度9.3米。二、施工部署共制作6个卸料平台,每层设置,周转使用。三、操作平台安全要求1.卸料平台的上部位结点,必须位于建筑物上,不得设置在脚手架等施工设备上;2.钢丝绳,构造上两边各设置前后两道,一道用于计算,一道作安全储备;3.卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,建筑物锐角口围系钢丝绳处应加补软垫物,平台外口应略高于内口;4.卸料平台左右两侧必须装置固定的防护栏;5.卸料平台吊装,需要横梁支撑点电焊固定,接好钢丝绳,经过检验才能松卸起重吊钩;6.钢丝绳与水平钢梁的夹角最好在45-60度;钢丝绳上拉结点与平台的垂直距离两层层高(6.2/6.6)。7.卸料平台使用时,应有专人负责检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复;8.操作平台上应显著标明容许荷载800KG,人员和物料总重量严禁1超过设计容许荷载,配专人监督。锁具做法支座锚固做法21、参数基本参数卸料平台名称型钢悬挑卸料平台-120.16.2平台长度 L(m)4.05平台宽度 B(m)次楞悬挑长度 a1(m)外侧钢丝绳上拉结点与平台的垂直距离 V1(m)内侧钢丝绳上拉结点与平台的垂直距离 V2(m)钢丝绳夹个数 n主次楞是否焊接成整体次楞间距 a(m)主楞间距 b(m)外侧钢丝绳与平台拉结点距墙水平距离 S1(m)内侧钢丝绳与平台拉结点距墙水平距离 S2(m)卸料平台类型0.71.856.24.7主楞垂直建筑物外墙3是材料参数主楞钢材牌号主楞规格次楞类型面板类型钢丝绳型号钢丝绳抗拉强度等级(N/mm^2)拉环的焊缝长度 lw(mm)Q23516a 号槽钢槽钢钢板6×371700150荷载参数主楞类型次楞钢材牌号次楞规格面板厚度钢丝绳直径拉环直径 d(mm)拉环的焊缝厚度 he(mm)槽钢Q23510 号槽钢328258施工活荷载标准值 Qk(kN/m^2)5面板自重荷载标准值g1k(kN/m^2)0.35硬质防护自重荷载标准值g2k(kN/m)0.332、施工简图4(图 1) 剖面图说明:未预留埋件楼层采用钢管及钢丝绳固定,详见上图。5(图 2) 平面图审核人交底人接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。6
