卸料平台施工技术交底

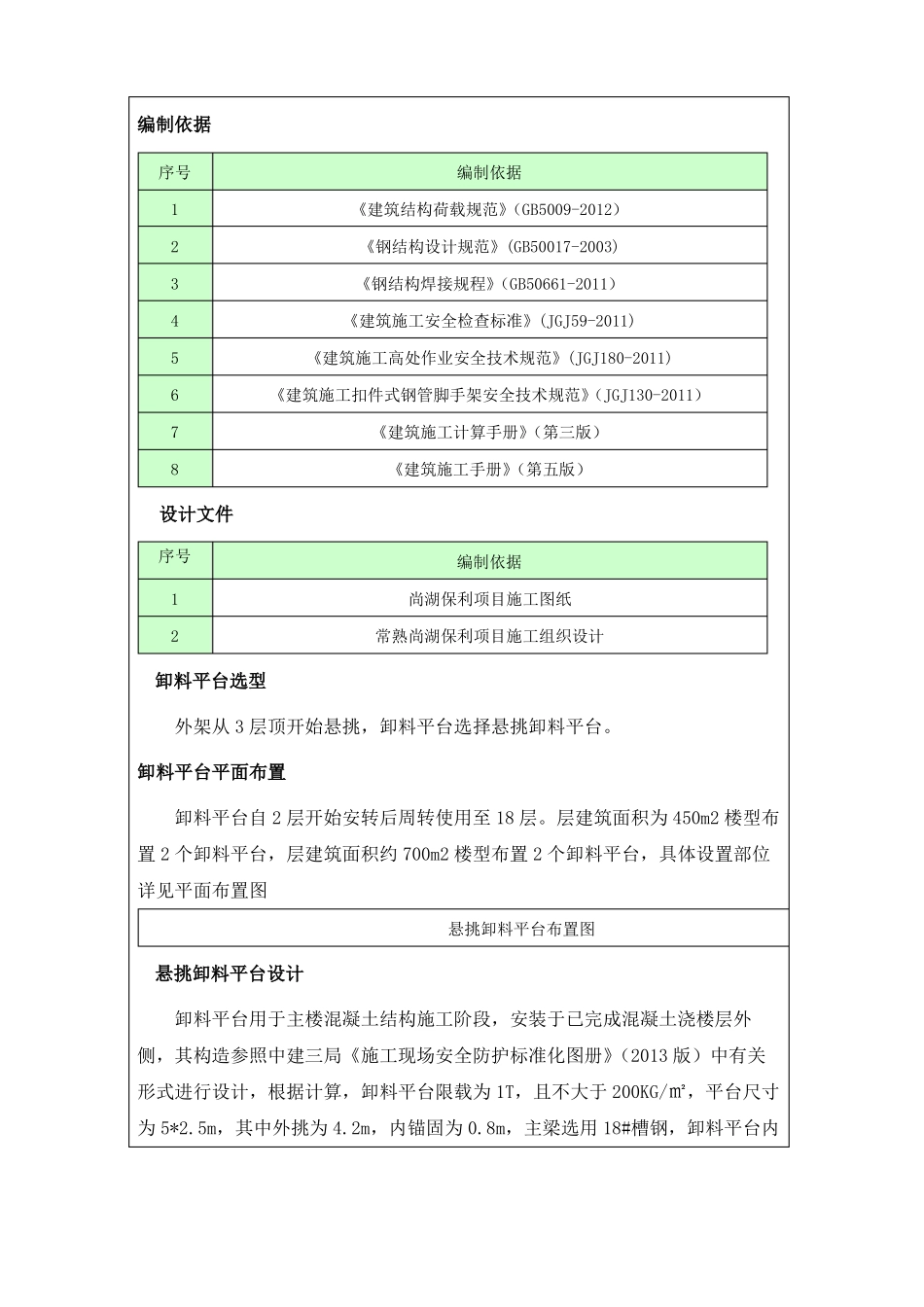

卸料平台施工技术交底记录苏 ZJ1.11卸料平工程名称睢宁碧桂园项目分部工程名称台施工分项工程名称交底部位编制依据序号12345678编制依据《建筑结构荷载规范》（GB5009-2012）《钢结构设计规范》(GB50017-2003)《钢结构焊接规程》（GB50661-2011）《建筑施工安全检查标准》(JGJ59-2011)《建筑施工高处作业安全技术规范》(JGJ180-2011)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工计算手册》（第三版）《建筑施工手册》（第五版）设计文件序号12编制依据尚湖保利项目施工图纸常熟尚湖保利项目施工组织设计卸料平台选型外架从 3 层顶开始悬挑，卸料平台选择悬挑卸料平台。卸料平台平面布置卸料平台自 2 层开始安转后周转使用至 18 层。层建筑面积为 450m2 楼型布置 2 个卸料平台，层建筑面积约 700m2 楼型布置 2 个卸料平台，具体设置部位详见平面布置图悬挑卸料平台布置图悬挑卸料平台设计卸料平台用于主楼混凝土结构施工阶段，安装于已完成混凝土浇楼层外侧，其构造参照中建三局《施工现场安全防护标准化图册》（2013 版）中有关形式进行设计，根据计算，卸料平台限载为 1T，且不大于 200KG/㎡，平台尺寸为 5*2.5m，其中外挑为 4.2m，内锚固为 0.8m，主梁选用 18#槽钢，卸料平台内次梁为 14#槽钢，卸料平台中间次梁选用 12#槽钢，槽钢间距为 1000mm，平台板采用厚度为 3mm 花纹钢板，与槽钢焊接，卸料平台每边设置两道斜拉钢丝绳钢丝绳安全系数为 8，钢丝绳为 6*19 直径Φ18.5 mm，钢丝绳端部应采用山型卡，接头处应设置不少于 4 个绳卡，两根钢丝绳间距为 300 mm，每侧为四个拉环，卸料平台拉环为Φ16 mm 一级圆钢，卸料平台三侧防护栏杆用钢管搭设，高度不少于 1.2m 并用安全网全封闭，多层板和钢管栏杆用 8#铁丝绑扎牢固。锚固段 U 型环采用Φ20 mm 一级圆钢将卸料平台固定在混凝土结构楼板，卸料平台内侧必须设置荷载（吨位）标识牌。具体如图所示：卸料平台侧立面图卸料平台平面图卸料平台三维效果图钢丝绳绳卡做法卸料平台限载标识牌悬挑卸料平台安装卸料平台加工制作完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。现场需安装悬挑式卸料平台部位外架水平杆如对安装有影响时，提前按照悬挑式卸料平台安装位置要求由专业架子工进行修改，并...
