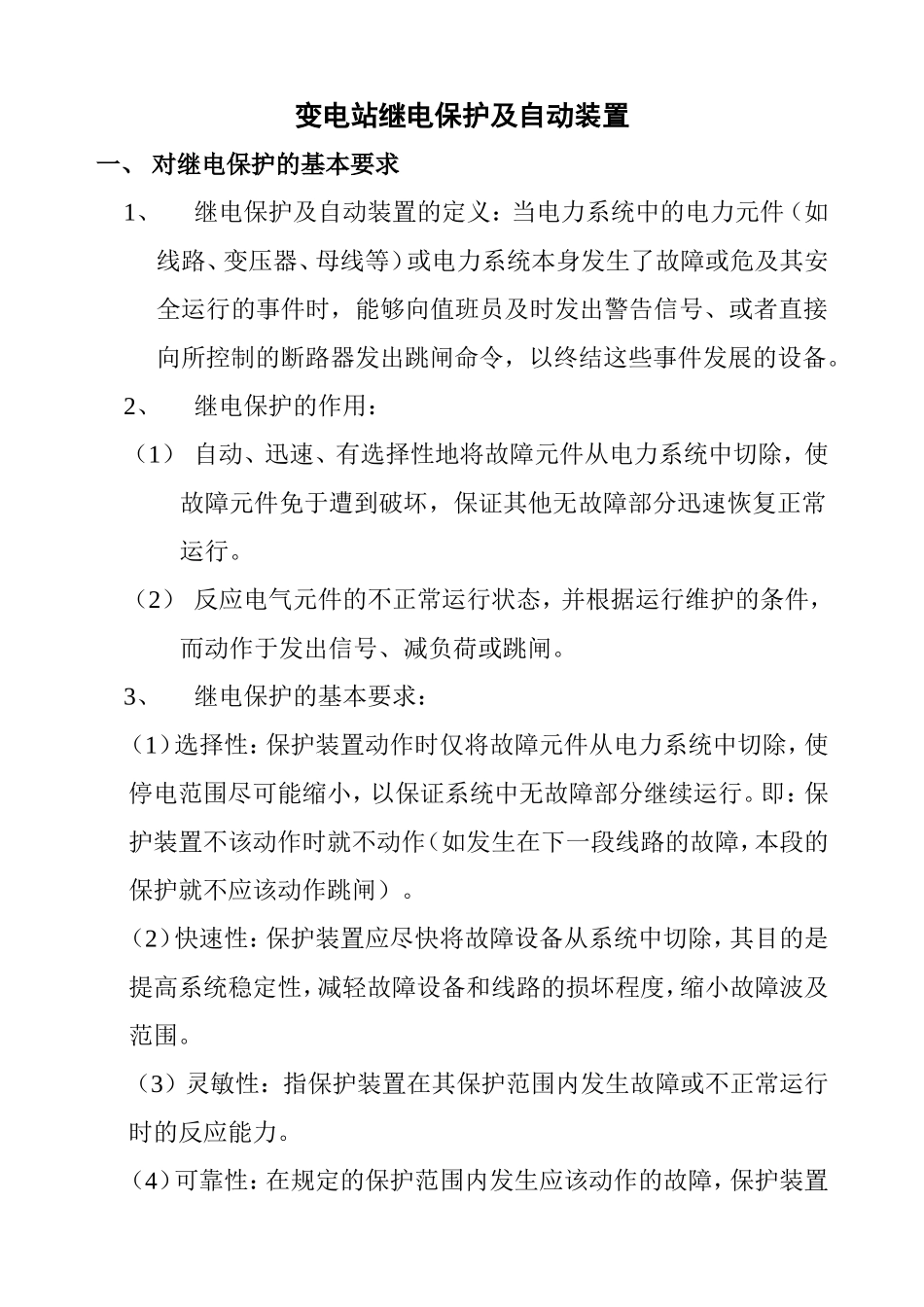

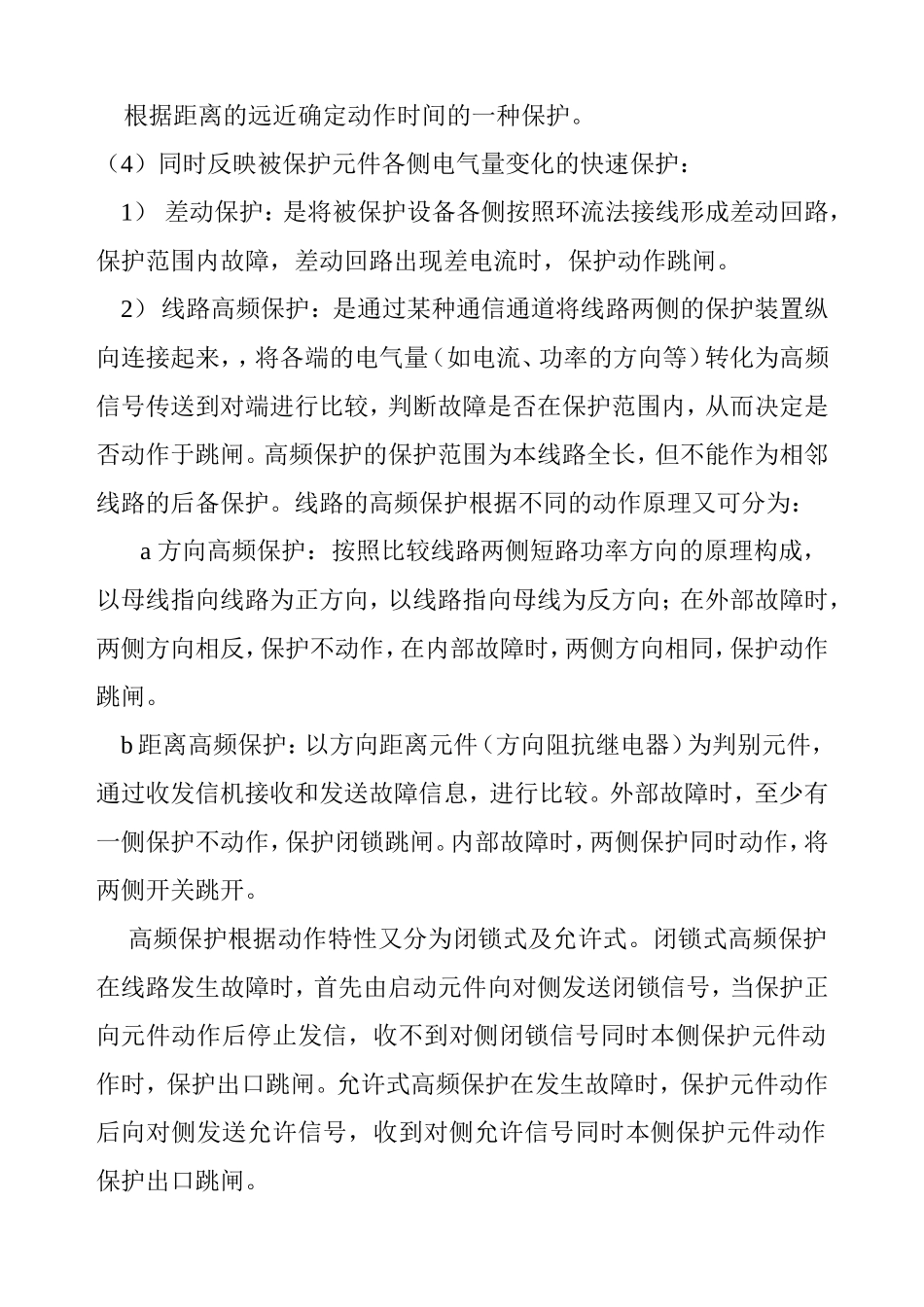

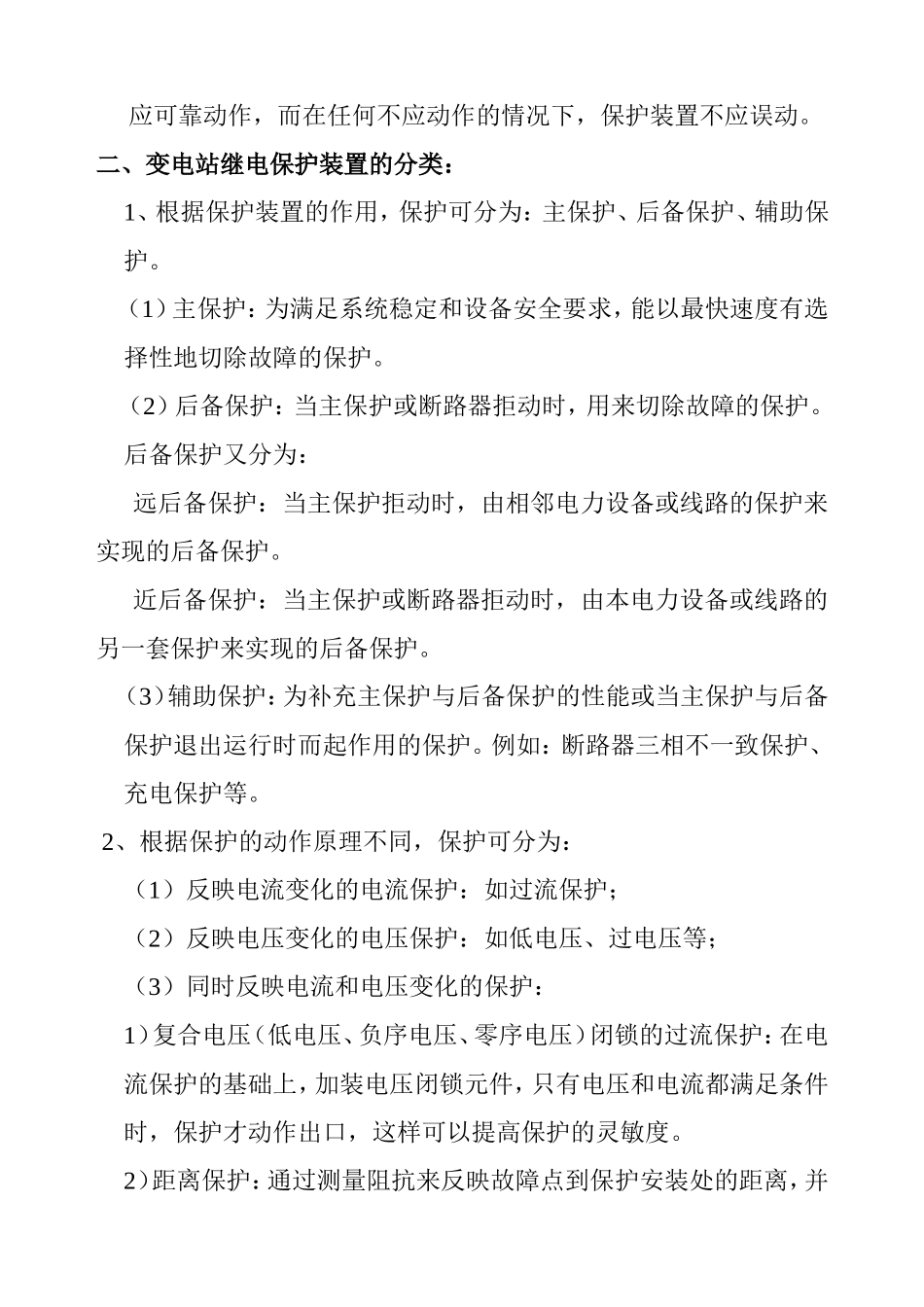

变电站继电保护及自动装置一、对继电保护的基本要求1、继电保护及自动装置的定义:当电力系统中的电力元件(如线路、变压器、母线等)或电力系统本身发生了故障或危及其安全运行的事件时,能够向值班员及时发出警告信号、或者直接向所控制的断路器发出跳闸命令,以终结这些事件发展的设备。2、继电保护的作用:(1)自动、迅速、有选择性地将故障元件从电力系统中切除,使故障元件免于遭到破坏,保证其他无故障部分迅速恢复正常运行。(2)反应电气元件的不正常运行状态,并根据运行维护的条件,而动作于发出信号、减负荷或跳闸。3、继电保护的基本要求:(1)选择性:保护装置动作时仅将故障元件从电力系统中切除,使停电范围尽可能缩小,以保证系统中无故障部分继续运行。即:保护装置不该动作时就不动作(如发生在下一段线路的故障,本段的保护就不应该动作跳闸)。(2)快速性:保护装置应尽快将故障设备从系统中切除,其目的是提高系统稳定性,减轻故障设备和线路的损坏程度,缩小故障波及范围。(3)灵敏性:指保护装置在其保护范围内发生故障或不正常运行时的反应能力。(4)可靠性:在规定的保护范围内发生应该动作的故障,保护装置应可靠动作,而在任何不应动作的情况下,保护装置不应误动。二、变电站继电保护装置的分类:1、根据保护装置的作用,保护可分为:主保护、后备保护、辅助保护。(1)主保护:为满足系统稳定和设备安全要求,能以最快速度有选择性地切除故障的保护。(2)后备保护:当主保护或断路器拒动时,用来切除故障的保护。后备保护又分为:远后备保护:当主保护拒动时,由相邻电力设备或线路的保护来实现的后备保护。近后备保护:当主保护或断路器拒动时,由本电力设备或线路的另一套保护来实现的后备保护。(3)辅助保护:为补充主保护与后备保护的性能或当主保护与后备保护退出运行时而起作用的保护。例如:断路器三相不一致保护、充电保护等。2、根据保护的动作原理不同,保护可分为:(1)反映电流变化的电流保护:如过流保护;(2)反映电压变化的电压保护:如低电压、过电压等;(3)同时反映电流和电压变化的保护:1)复合电压(低电压、负序电压、零序电压)闭锁的过流保护:在电流保护的基础上,加装电压闭锁元件,只有电压和电流都满足条件时,保护才动作出口,这样可以提高保护的灵敏度。2)距离保护:通过测量阻抗来反映故障点到保护安装处的距离,并根据距离的远近确定动作时间的一种保护。(4)同时反映被保护元件各侧电气量变化的快速保护:1)差动保护:是将被保护设备各侧按照环流法接线形成差动回路,保护范围内故障,差动回路出现差电流时,保护动作跳闸。2)线路高频保护:是通过某种通信通道将线路两侧的保护装置纵向连接起来,,将各端的电气量(如电流、功率的方向等)转化为高频信号传送到对端进行比较,判断故障是否在保护范围内,从而决定是否动作于跳闸。高频保护的保护范围为本线路全长,但不能作为相邻线路的后备保护。线路的高频保护根据不同的动作原理又可分为:a方向高频保护:按照比较线路两侧短路功率方向的原理构成,以母线指向线路为正方向,以线路指向母线为反方向;在外部故障时,两侧方向相反,保护不动作,在内部故障时,两侧方向相同,保护动作跳闸。b距离高频保护:以方向距离元件(方向阻抗继电器)为判别元件,通过收发信机接收和发送故障信息,进行比较。外部故障时,至少有一侧保护不动作,保护闭锁跳闸。内部故障时,两侧保护同时动作,将两侧开关跳开。高频保护根据动作特性又分为闭锁式及允许式。闭锁式高频保护在线路发生故障时,首先由启动元件向对侧发送闭锁信号,当保护正向元件动作后停止发信,收不到对侧闭锁信号同时本侧保护元件动作时,保护出口跳闸。允许式高频保护在发生故障时,保护元件动作后向对侧发送允许信号,收到对侧允许信号同时本侧保护元件动作保护出口跳闸。(5)反映系统异常运行时出现的判据的保护:如零序电流、零序电压保护等。(6)反映非电气量的保护,如瓦斯、过温、压力释放等。三、各电压等级保护装置配置的特点1、10kV、35kV电网:反映相间短路故障的一般采用过电流...
