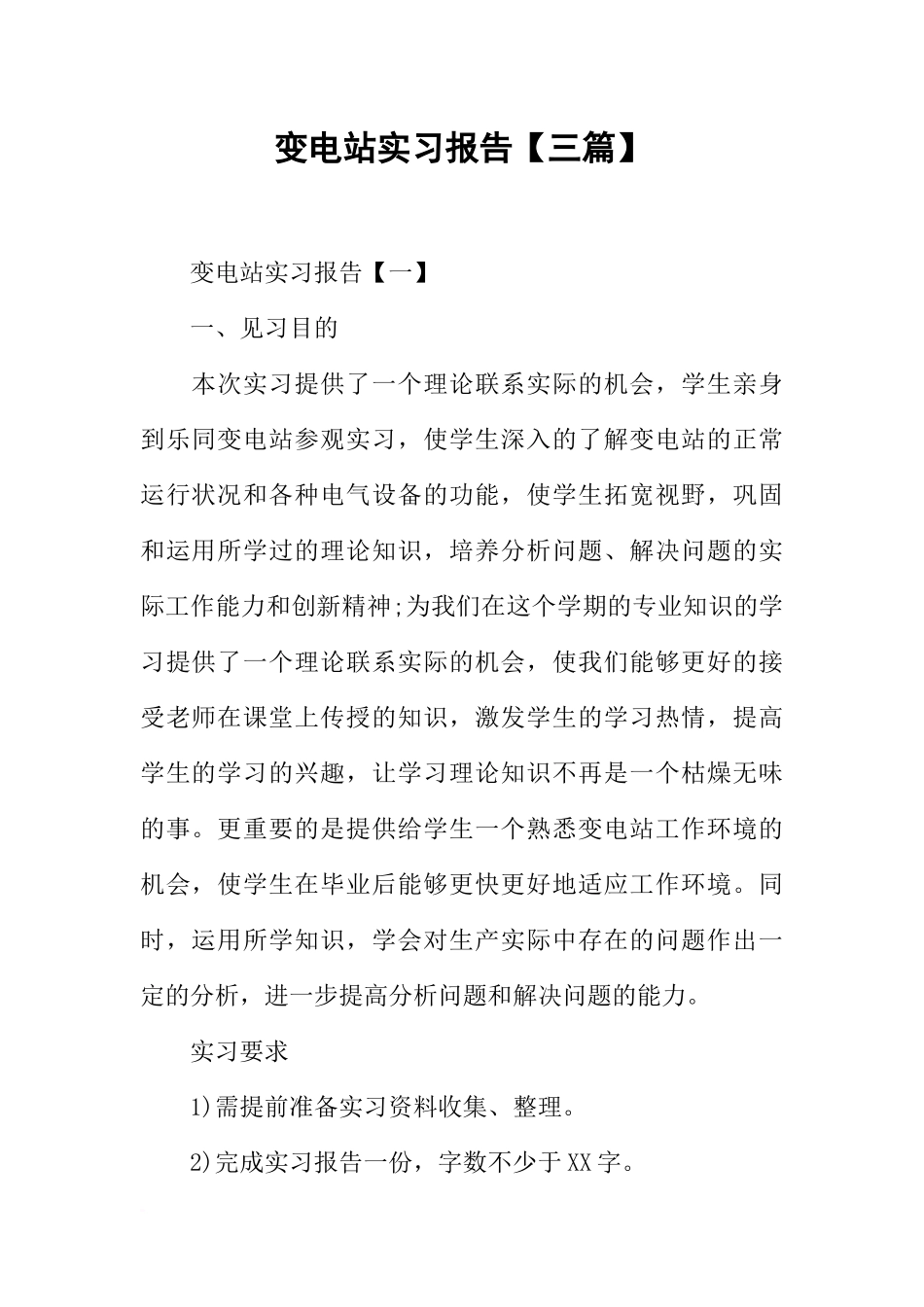

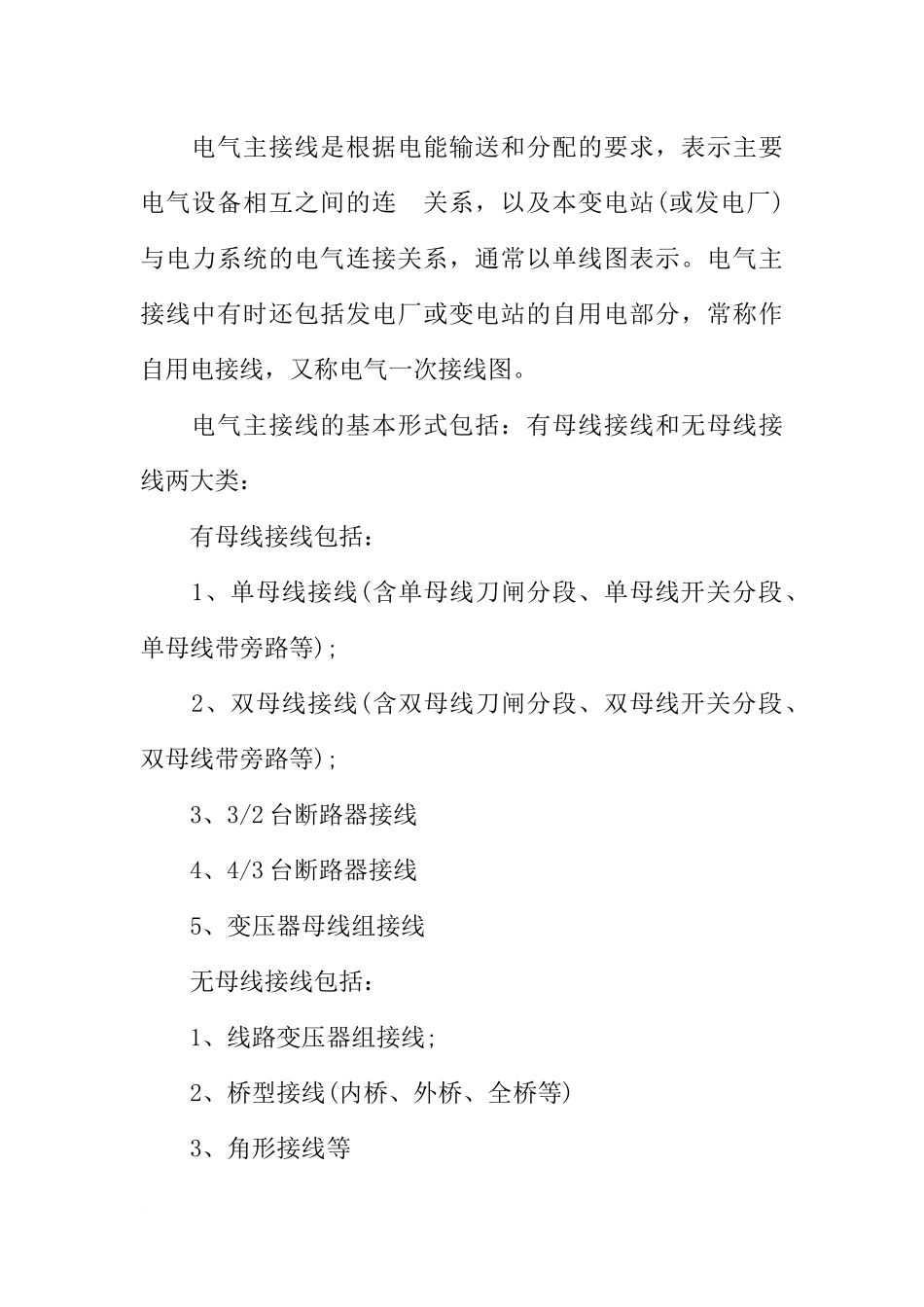

变电站实习报告【三篇】变电站实习报告【一】一、见习目的本次实习提供了一个理论联系实际的机会，学生亲身到乐同变电站参观实习，使学生深入的了解变电站的正常运行状况和各种电气设备的功能，使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神;为我们在这个学期的专业知识的学习提供了一个理论联系实际的机会，使我们能够更好的接受老师在课堂上传授的知识，激发学生的学习热情，提高学生的学习的兴趣，让学习理论知识不再是一个枯燥无味的事。更重要的是提供给学生一个熟悉变电站工作环境的机会，使学生在毕业后能够更快更好地适应工作环境。同时，运用所学知识，学会对生产实际中存在的问题作出一定的分析，进一步提高分析问题和解决问题的能力。实习要求1)需提前准备实习资料收集、整理。2)完成实习报告一份，字数不少于XX字。最新范文分享，谢谢浏览！不足之处请提出指正。3)完成参观变电站的主接线绘制(需交AUTOCAD电子档图纸)。二、见习内容见习形式实地参观花都乐同110kV无人值守变电站的主接线、主要电气设备(包括主变压器、主要一次设备、二次设备、进出线情况等)电气设备布置方式、变电站主要运行控制方式、变电站的通讯方式、变电站的避雷措施、变电站的电气参数测量等，参观考察过程中要求作好笔记。见习前准备1)什么是变电站、变电所?可以分哪几类?变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。2)输电电压等级如何?电力系统中输电线路通常指的是高压输电线路，电压等级指额定电压等级，有3KV、6KV、10KV、35KV、60KV、110KV、220KV、330KV、500KV、750KV。3)什么是电气主接线?有哪些分类?请作图说明。(参观回后，需把所参观变电站的主接线用CAD画出来)最新范文分享，谢谢浏览！不足之处请提出指正。电气主接线是根据电能输送和分配的要求，表示主要电气设备相互之间的连关系，以及本变电站(或发电厂)与电力系统的电气连接关系，通常以单线图表示。电气主接线中有时还包括发电厂或变电站的自用电部分，常称作自用电接线，又称电气一次接线图。电气主接线的基本形式包括：有母线接线和无母线接线两大类：有母线接线包括：1、单母线接线(含单母线刀闸分段、单母线开关分段、单母线带旁路等);2、双母线接线(含双母线刀闸分段、双母线开关分段、双母线带旁路等);3、3/2台断路器接线4、4/3台断路器接线5、变压器母线组接线无母线接线包括：1、线路变压器组接线;2、桥型接线(内桥、外桥、全桥等)3、角形接线等最新范文分享，谢谢浏览！不足之处请提出指正。4)变电站里的主要电气一次设备有哪些?型号规格?它们各自起什么作用?(参观后需针对实际情况再叙述){母线、变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、并联电抗器和串联电容器}变电站里的主要电气一次设备有：母线、变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、并联电抗器和串联电容器。变压器的作用是实现电能转换，它可以把一种电压、电流的交流电能转换成相同频率的另一种电压、电流的交流电能。规格按电压来说分36伏,110伏,千伏,10千伏,22千伏,6千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏。容量的话国家标准容量为：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，XX见习内容变电站概况乐同变电站是将110kV电压等级的电转换成10kV的配电变电站。乐同变电站采用高度自动化的装置控制设备，实现无人值守，此变电站总共有两天主变压器最新范文分享，谢谢浏览！不足之处请提出指正。变电站是实现电压等级变换的场所，它是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，称为变电所、配电室等。乐同变电站有两处装有避雷器，避雷器的作用是预防线路网遭雷击产生强大电压沿线路波及变压器安全，避雷器...
