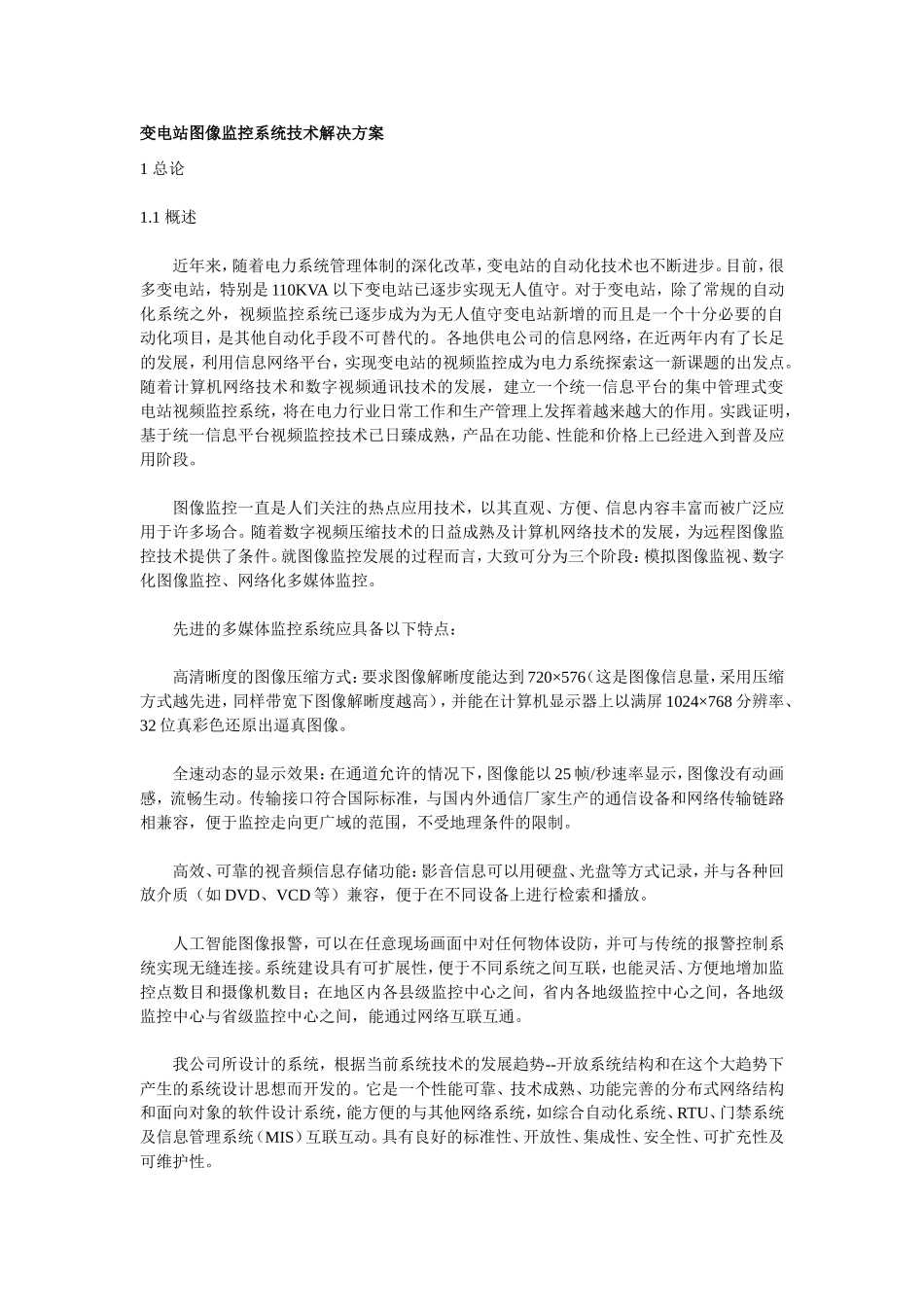

变电站图像监控系统技术解决方案1总论1.1概述近年来，随着电力系统管理体制的深化改革，变电站的自动化技术也不断进步。目前，很多变电站，特别是110KVA以下变电站已逐步实现无人值守。对于变电站，除了常规的自动化系统之外，视频监控系统已逐步成为为无人值守变电站新增的而且是一个十分必要的自动化项目，是其他自动化手段不可替代的。各地供电公司的信息网络，在近两年内有了长足的发展，利用信息网络平台，实现变电站的视频监控成为电力系统探索这一新课题的出发点。随着计算机网络技术和数字视频通讯技术的发展，建立一个统一信息平台的集中管理式变电站视频监控系统，将在电力行业日常工作和生产管理上发挥着越来越大的作用。实践证明，基于统一信息平台视频监控技术已日臻成熟，产品在功能、性能和价格上已经进入到普及应用阶段。图像监控一直是人们关注的热点应用技术，以其直观、方便、信息内容丰富而被广泛应用于许多场合。随着数字视频压缩技术的日益成熟及计算机网络技术的发展，为远程图像监控技术提供了条件。就图像监控发展的过程而言，大致可分为三个阶段：模拟图像监视、数字化图像监控、网络化多媒体监控。先进的多媒体监控系统应具备以下特点：高清晰度的图像压缩方式：要求图像解晰度能达到720×576（这是图像信息量，采用压缩方式越先进，同样带宽下图像解晰度越高），并能在计算机显示器上以满屏1024×768分辨率、32位真彩色还原出逼真图像。全速动态的显示效果：在通道允许的情况下，图像能以25帧/秒速率显示，图像没有动画感，流畅生动。传输接口符合国际标准，与国内外通信厂家生产的通信设备和网络传输链路相兼容，便于监控走向更广域的范围，不受地理条件的限制。高效、可靠的视音频信息存储功能：影音信息可以用硬盘、光盘等方式记录，并与各种回放介质（如DVD、VCD等）兼容，便于在不同设备上进行检索和播放。人工智能图像报警，可以在任意现场画面中对任何物体设防，并可与传统的报警控制系统实现无缝连接。系统建设具有可扩展性，便于不同系统之间互联，也能灵活、方便地增加监控点数目和摄像机数目；在地区内各县级监控中心之间，省内各地级监控中心之间，各地级监控中心与省级监控中心之间，能通过网络互联互通。我公司所设计的系统，根据当前系统技术的发展趋势--开放系统结构和在这个大趋势下产生的系统设计思想而开发的。它是一个性能可靠、技术成熟、功能完善的分布式网络结构和面向对象的软件设计系统，能方便的与其他网络系统，如综合自动化系统、RTU、门禁系统及信息管理系统（MIS）互联互动。具有良好的标准性、开放性、集成性、安全性、可扩充性及可维护性。1.2实现变电站视频监控必要性常规意义上的三或四遥系统，是调度自动化的主要内容；它们是实现变电站无人值守的必要条件。但仅仅依靠调度自动化的现有技术手段，实现变电站的无人值守是不完善的，这是因为变电站是重点电力生产场所，安全要求非常高，为了保证安全，应对环境状况、设备运行、文明生产等各类情况加以监视。特别是要防范火灾、爆炸、泄露、失窃以及恶意破坏等，对安全生产构成极大威胁的情况加以监视。只有这样，才能切实提高实行无人值守之后的变电站的安全水平。以视频监控为核心的环境监控系统，它可以包含各类报警信号（如红外、运动、门磁、声音、震动、微波、温度、湿度等），经中央单元的处理，进行视频录像，并联动各类行动输出（如警号、锁具、消防设备等），经过进一步开发，可以较好地应用于无人值班变电站。对于常规的视频监控系统或者叫工业电视系统，不具备上述功能，使得它不适用于变电站的视频监控；此外，它的信号传输范围有限（通常为一公里范围内），并且需要有专人负责操作和管理；而变电站数量多、分布广，每个变电站安装一套工业电视系统并安排专人值守有悖于无人值守的初衷。因此，将一个地区的数个甚至是几十个变电站，通过网络远程视频监控手段统一管理起来，建立一个集中式的视频监控系统是解决变电站视频监控的合理方法。1.3变电站视频监控系统的主要用途变电站视频监控系统的主要用途：即用于安全防范、环境状况和对付自然灾害等；视频...
