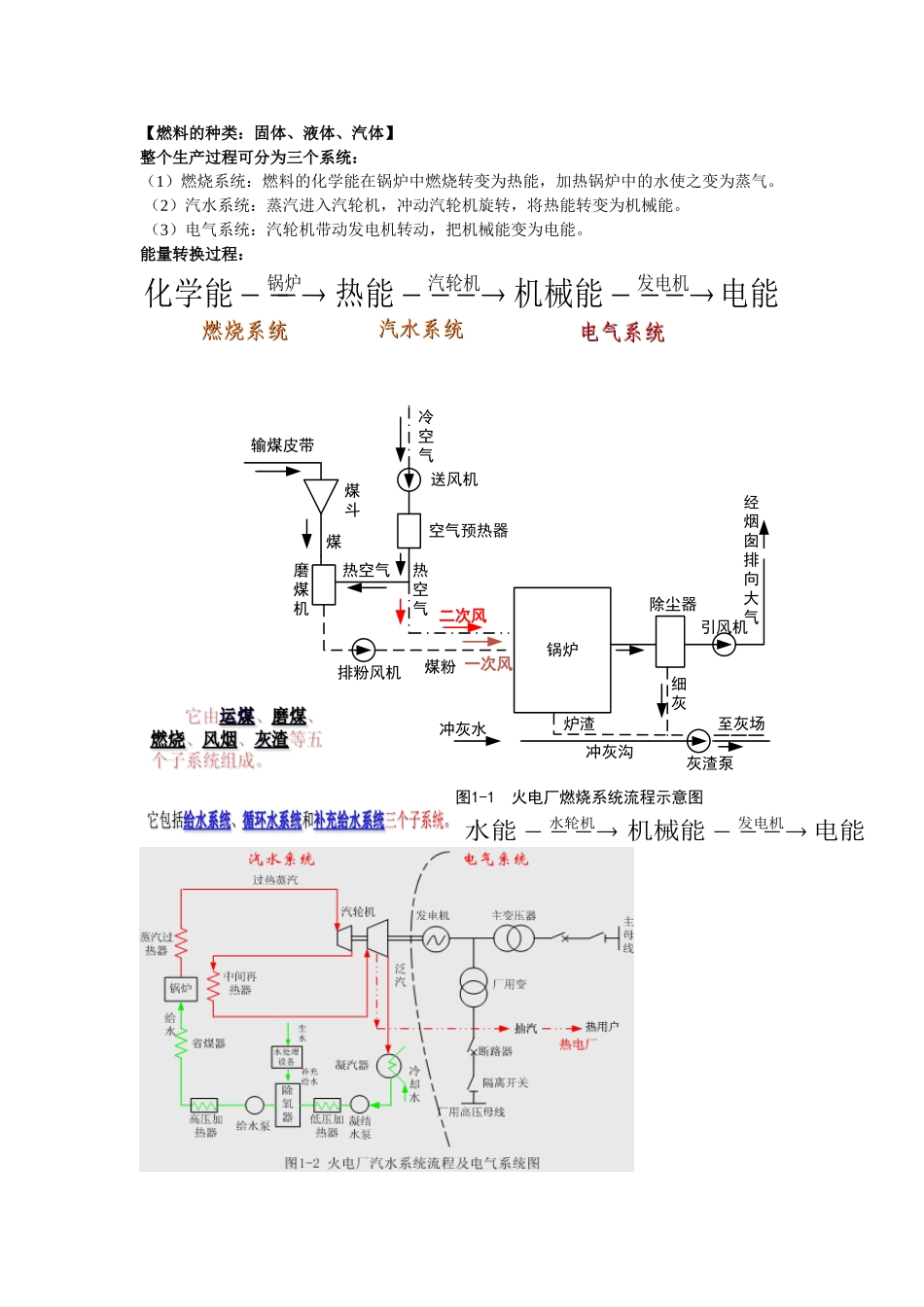

【燃料的种类：固体、液体、汽体】整个生产过程可分为三个系统：（1）燃烧系统：燃料的化学能在锅炉中燃烧转变为热能，加热锅炉中的水使之变为蒸气。（2）汽水系统：蒸汽进入汽轮机，冲动汽轮机旋转，将热能转变为机械能。（3）电气系统：汽轮机带动发电机转动，把机械能变为电能。能量转换过程：电能机械能热能化学能发电机汽轮机锅炉燃烧系统燃烧系统汽水系统汽水系统电气系统电气系统输煤皮带煤斗冷空气送风机空气预热器锅炉除尘器炉渣冲灰沟灰渣泵经烟囱排向大气引风机细灰至灰场冲灰水排粉风机煤粉煤热空气热空气磨煤机图1-1火电厂燃烧系统流程示意图二次风一次风电能机械能水能发电机水轮机抽水蓄能电厂作用1）调峰。2）填谷。在低谷负荷时，可使火电机组不必降低出力（或停机）和保持在热效率较高的区间运行，从而节省燃料，并提高电力系统运行的稳定性。3）事故备用。4）调频。跟踪负荷变化的能力很强，承卸负荷迅速灵活。5）调相。6）作为黑启动电源。无需外来电源支持能迅速自动完成机组的自启动，并向部分电网供电，带动其他发电厂没有自启动的机组启动。7）蓄能。水电厂分类:堤坝式水电厂(①坝后式②河床式)2)引水式水电站3)混合式水电厂水电厂特点1）可综合利用水能资源【航运、灌溉等】。2）发电成本低，效率高。3）运行灵活，启、停迅速。适用于用作调频、调峰。4）水能可储蓄和调节。5）水力发电不污染环境，相反，还可改善自然生态。6）投资大（单位kW），且建设周期长。7）位于山区，地形复杂。8）设备利用率低[有枯水期和丰水期之分]。调峰电站为1500-3000小时/年。一次设备:生产、变换、输送、分配和使用电能的设备①生产和转换电能的设备②接通或断开电路的开关电器③限制故障电流和防御过电压的设备④载流导体⑤仪用互感器6无功补偿设备、接地装置二次设备:对一次设备进行测量、控制、监视和保护用的设备①测量仪表②继电保护及自动控制③直流电源④操作电源、信号设备及控制电缆断路器：在正常情况下控制各输电线路和设备的开断及关合。有灭弧能力。先断后通。隔离开关：①设备检修时，隔离电压；②倒换电源操作，改变运行方式。没有灭弧装置，不能合分5A以上的电流，但具有明显断口。先通后断。电压互感器：把高电压变成标准的低电压，供测量、继电保护、监视等各种设备和仪表用。一次绕组并联在电路中。电流互感器：把大电流变成标准的小电流，供测量、继电保护、监视等各种设备和仪表用。一次绕组串联在电路中。避雷器：是保护电气设备免遭雷电入侵波危害的设备1、电气接线定义：根据各种电气设备的作用及要求，按一定方式用导体连接起来所形成的电路。分类:电气主接线（又称电气一次接线或电气主系统）电气二次接线配电装置（1）定义：根据主接线的要求，由开关设备、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体，其作用是接受和分配电能。（2）按安装地点分类：①屋内配电装置：<35kV②屋外配电装置：>=35kV计算目的：确定导体的长期允许工作电流，即载流量。短路电流热效应Qk计算；目的:确定导体的最高温度.由于短路电流变化复杂，工程上常采用近似计算法来计算----即采用实用计算法【辛卜生法】求非周期分量的热效应Qnp1、求周期分量的热效应Qp对于任意曲线的定积分，可采用辛卜生法电动力计算:毕奥-沙瓦定律法限制导体（或其它电气设备）长期工作电流的根本条件根本条件：是其稳定温度不应超过长期发热最高允许温度，即alw工程条件：工程条件：)(0maxalII1)求导体的载流量，此时Calw70(没有特殊说明时)举例举例11：：设C，C，CA，IalNN30702520000现求)30(alI解：AIal6.1885200025703070)30(代入得：nppnpTatattptktkQQieTdtIdtiQkkk2020022)1(2)10(12222"022kkktttkptpIIItdtIQ2""22)1(TIIeTQTatanpk)(10227110102TaiaiHB式中，70104空气的导磁系数BLiddF)(2方向相同的方向与电流iLd根据)(102702122222NiiaLLBidlBiFL可得电气主接线的初步设计...
