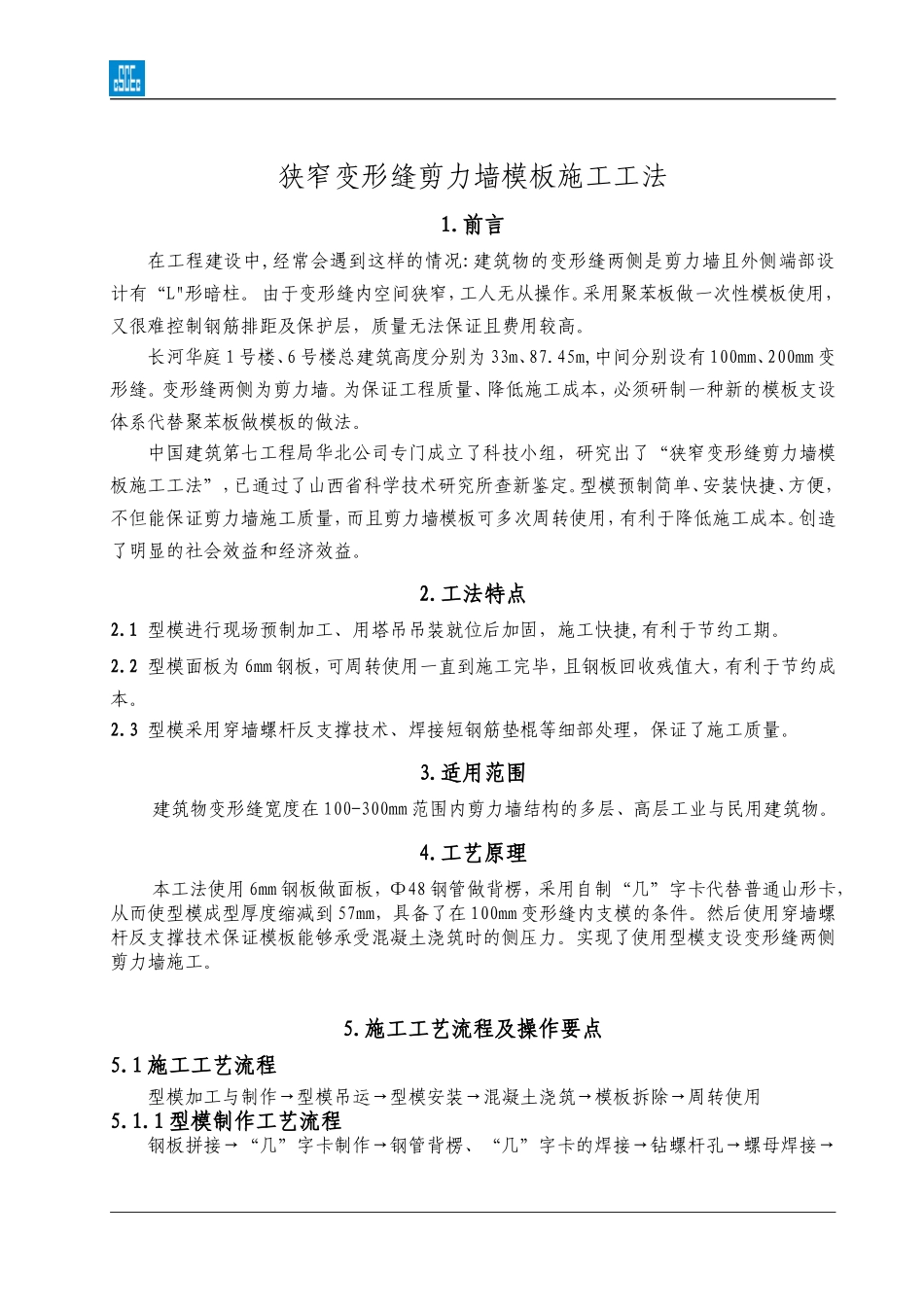

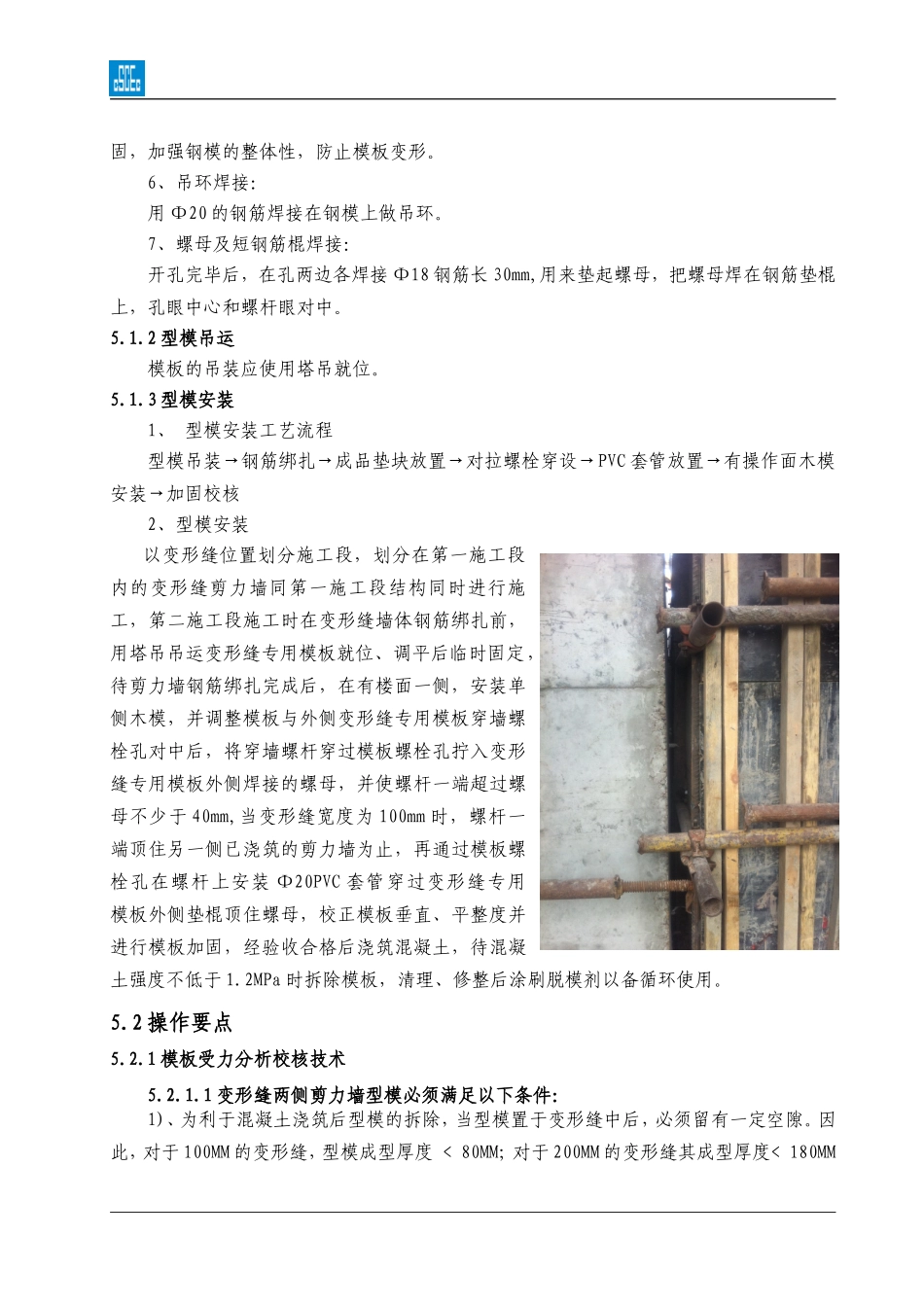

狭窄变形缝剪力墙模板施工工法1.前言在工程建设中,经常会遇到这样的情况:建筑物的变形缝两侧是剪力墙且外侧端部设计有“L"形暗柱。由于变形缝内空间狭窄，工人无从操作。采用聚苯板做一次性模板使用，又很难控制钢筋排距及保护层，质量无法保证且费用较高。长河华庭1号楼、6号楼总建筑高度分别为33m、87.45m,中间分别设有100mm、200mm变形缝。变形缝两侧为剪力墙。为保证工程质量、降低施工成本，必须研制一种新的模板支设体系代替聚苯板做模板的做法。中国建筑第七工程局华北公司专门成立了科技小组，研究出了“狭窄变形缝剪力墙模板施工工法”，已通过了山西省科学技术研究所查新鉴定。型模预制简单、安装快捷、方便，不但能保证剪力墙施工质量，而且剪力墙模板可多次周转使用，有利于降低施工成本。创造了明显的社会效益和经济效益。2.工法特点2.1型模进行现场预制加工、用塔吊吊装就位后加固，施工快捷,有利于节约工期。2.2型模面板为6mm钢板，可周转使用一直到施工完毕，且钢板回收残值大，有利于节约成本。2.3型模采用穿墙螺杆反支撑技术、焊接短钢筋垫棍等细部处理，保证了施工质量。3.适用范围建筑物变形缝宽度在100-300mm范围内剪力墙结构的多层、高层工业与民用建筑物。4.工艺原理本工法使用6mm钢板做面板，Φ48钢管做背楞，采用自制“几”字卡代替普通山形卡，从而使型模成型厚度缩减到57mm，具备了在100mm变形缝内支模的条件。然后使用穿墙螺杆反支撑技术保证模板能够承受混凝土浇筑时的侧压力。实现了使用型模支设变形缝两侧剪力墙施工。5.施工工艺流程及操作要点5.1施工工艺流程型模加工与制作→型模吊运→型模安装→混凝土浇筑→模板拆除→周转使用5.1.1型模制作工艺流程钢板拼接→“几”字卡制作→钢管背楞、“几”字卡的焊接→钻螺杆孔→螺母焊接→钢筋垫棍焊接→吊环焊接→防变形框焊接1、钢板拼接:钢模所用板材在现场切割前，按照剪力墙长及剪力墙高加100mm要求进行设计排布，按所需尺寸用直尺度量准确后，在板材上用石笔画线，用乙炔切割，再把切割好的板材采用电焊焊接。2、“几”字卡的制作：“几”字卡的制作应采用3mm钢板，用钢管做垫撑，手锤敲击煨弯。“几”字弯曲半径50mm，平直段50mm长。3、钢管背楞、“几”字卡的焊接：在拼接好的钢板上，用Φ48钢管做背楞，在模板两端沿模板高度横向水平焊接长1m，直径Φ48钢管，伸进模板长度500mm，外伸长度500mm，从下往上第一道钢管距离模板底部300mm，第二道钢管距第一道钢管400mm，从第二道钢管往上按间距600mm设置，模板中间竖向按间距400mm均匀布置竖向钢管。外伸500mm出来的钢管用来与外侧木模的加固。见示图1型模示意图图1型模示意图在焊接好的竖向钢管上焊接“几”字卡，距离钢板底部200mm焊接第一排，以上间距400mm焊接。4、钻螺杆孔：焊接完成后用气焊在“几”字卡上开直径20mm的孔，并穿通钢板，以备穿PVC套管。5、防变形框焊接：在背楞焊接完毕后，沿模板四周用HRB400直径25钢筋焊接一周，并同所有钢管焊接牢固，加强钢模的整体性，防止模板变形。6、吊环焊接：用Φ20的钢筋焊接在钢模上做吊环。7、螺母及短钢筋棍焊接：开孔完毕后，在孔两边各焊接Φ18钢筋长30mm,用来垫起螺母，把螺母焊在钢筋垫棍上，孔眼中心和螺杆眼对中。5.1.2型模吊运模板的吊装应使用塔吊就位。5.1.3型模安装1、型模安装工艺流程型模吊装→钢筋绑扎→成品垫块放置→对拉螺栓穿设→PVC套管放置→有操作面木模安装→加固校核2、型模安装以变形缝位置划分施工段，划分在第一施工段内的变形缝剪力墙同第一施工段结构同时进行施工，第二施工段施工时在变形缝墙体钢筋绑扎前，用塔吊吊运变形缝专用模板就位、调平后临时固定，待剪力墙钢筋绑扎完成后，在有楼面一侧，安装单侧木模，并调整模板与外侧变形缝专用模板穿墙螺栓孔对中后，将穿墙螺杆穿过模板螺栓孔拧入变形缝专用模板外侧焊接的螺母，并使螺杆一端超过螺母不少于40mm,当变形缝宽度为100mm时，螺杆一端顶住另一侧已浇筑的剪力墙为止，再通过模板螺栓孔在螺杆上安装Φ20PVC套管穿过变形缝专用模板外侧垫棍顶住螺母，校正模板垂直、平整度并进行模板加固，经验收合格后浇筑...
