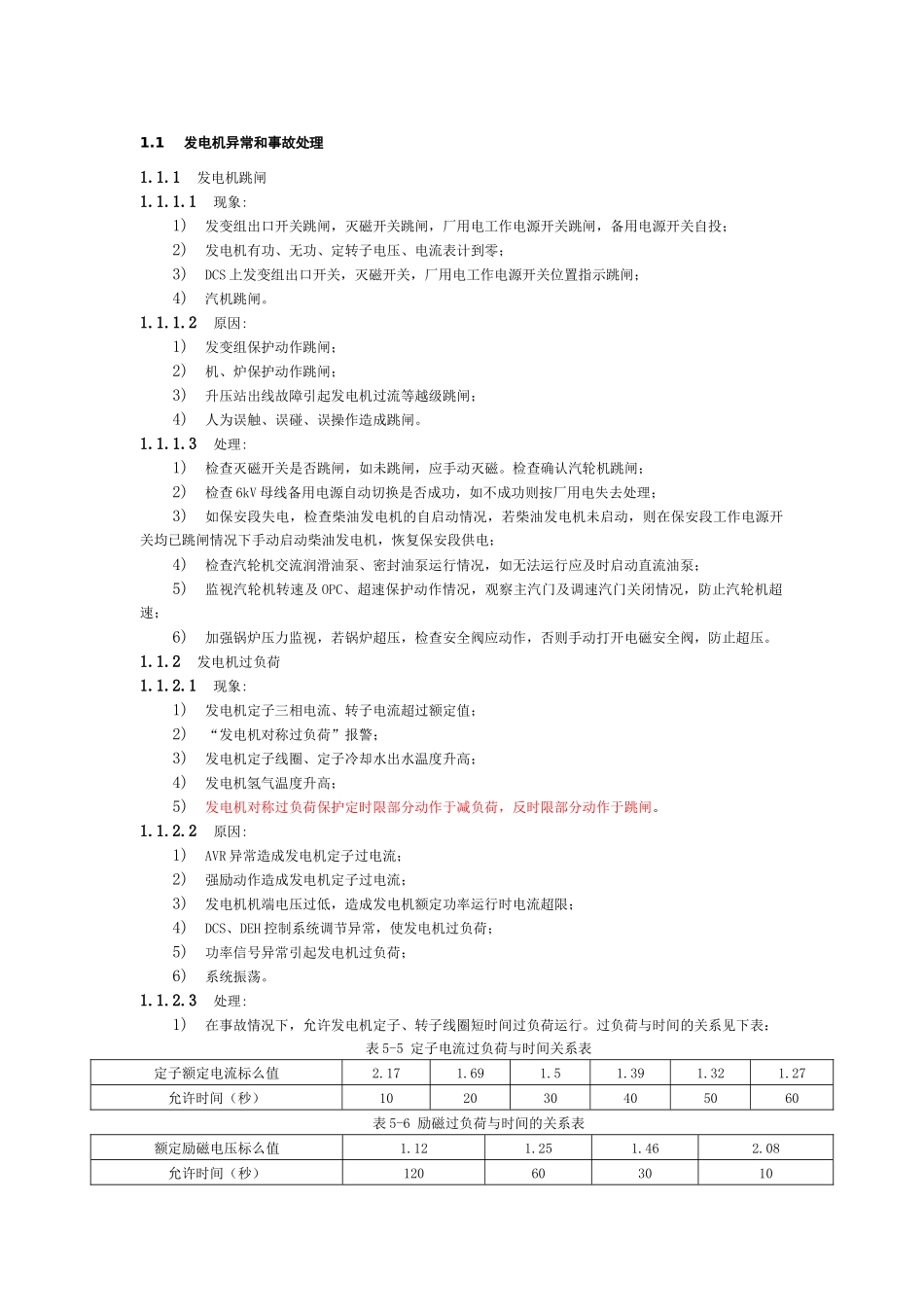

1.1发电机异常和事故处理1.1.1发电机跳闸1.1.1.1现象:1)发变组出口开关跳闸，灭磁开关跳闸，厂用电工作电源开关跳闸，备用电源开关自投；2)发电机有功、无功、定转子电压、电流表计到零；3)DCS上发变组出口开关，灭磁开关，厂用电工作电源开关位置指示跳闸；4)汽机跳闸。1.1.1.2原因:1)发变组保护动作跳闸；2)机、炉保护动作跳闸；3)升压站出线故障引起发电机过流等越级跳闸；4)人为误触、误碰、误操作造成跳闸。1.1.1.3处理:1)检查灭磁开关是否跳闸，如未跳闸，应手动灭磁。检查确认汽轮机跳闸；2)检查6kV母线备用电源自动切换是否成功，如不成功则按厂用电失去处理；3)如保安段失电，检查柴油发电机的自启动情况，若柴油发电机未启动，则在保安段工作电源开关均已跳闸情况下手动启动柴油发电机，恢复保安段供电；4)检查汽轮机交流润滑油泵、密封油泵运行情况，如无法运行应及时启动直流油泵；5)监视汽轮机转速及OPC、超速保护动作情况，观察主汽门及调速汽门关闭情况，防止汽轮机超速；6)加强锅炉压力监视，若锅炉超压，检查安全阀应动作，否则手动打开电磁安全阀，防止超压。1.1.2发电机过负荷1.1.2.1现象:1)发电机定子三相电流、转子电流超过额定值；2)“发电机对称过负荷”报警；3)发电机定子线圈、定子冷却水出水温度升高；4)发电机氢气温度升高；5)发电机对称过负荷保护定时限部分动作于减负荷，反时限部分动作于跳闸。1.1.2.2原因:1)AVR异常造成发电机定子过电流；2)强励动作造成发电机定子过电流；3)发电机机端电压过低，造成发电机额定功率运行时电流超限；4)DCS、DEH控制系统调节异常，使发电机过负荷；5)功率信号异常引起发电机过负荷；6)系统振荡。1.1.2.3处理:1)在事故情况下，允许发电机定子、转子线圈短时间过负荷运行。过负荷与时间的关系见下表：表5-5定子电流过负荷与时间关系表定子额定电流标么值2.171.691.51.391.321.27允许时间（秒）102030405060表5-6励磁过负荷与时间的关系表额定励磁电压标么值1.121.251.462.08允许时间（秒）1206030102)正常情况下，电压不低而发电机过负荷:a)应减少励磁电流，使定子电流降低到允许值以内，但应注意监视发电机进相运行时相关参数应在正常范围内（如发电机出口电压、厂用电母线电压、发电机线圈温度等）。如减小励磁电流不能使定子电流降到正常值，应申请减有功负荷；b)若自动励磁调节器故障引起，则励磁装置将自动切到备用调节器运行，否则应切至手动方式运行；c)若因励磁调节器故障引起发电机跳闸，则按发电机事故跳闸处理，否则应打闸停机。3)发电机强励动作引起的过负荷，运行人员在10秒内不得干涉。10秒后强励动作结束，应控制励磁电流在1.05倍额定值以下，并对励磁系统和发电机出口封闭母线进行检查。另外，还应监视机组轴系振动，以及相邻发电机的电流、电压和500kV系统电压情况；4)若DCS、DEH控制系统调节异常，应立即将CCS切除，手动降低负荷至正常值，并联系维护人员查找原因；5)发电机事故过负荷运行时，要密切注意发电机冷却系统及各部分温度不超过规定值，若超过应及时降低发电机负荷，使温度降低到规定值以内；6)应加强对机组轴系振动及轴承温度的监视。1.1.3发电机三相电流不平衡1.1.3.1现象:1)发电机三相电流显示偏差大，发电机负序电流或零序电流指示增大；2)“发电机不对称过负荷”报警；3)汽轮发电机组振动异常增大；4)发电机不对称过负荷保护定时限部分动作于报警，反时限部分动作于跳闸。1.1.3.2原因:1)电网发生不对称短路；2)断路器非全相运行；3)系统内有大容量的单相负荷；4)发电机本身内部故障。1.1.3.3处理:1)检查测量表计是否正确；2)发电机定子三相电流不平衡时，只有同时满足下列条件，才允许长时间运行。否则应降低负荷，直到满足下列条件：a)持续的不平衡电流值（最大相与最小相电流差值）应不大于额定值8%；b)任何一相定子电流不得大于额定值；c)机组各部振动不超过允许值。3)当发电机负序电流超过允许值时，应通过减无功或有功方法来降低负序电流在许可值以下。当发电机负序电流不超过允许值且定子每相电流均不超过额定值时，允许发电机连续运行；4)如不平衡值是由系统引起，应立即向...
