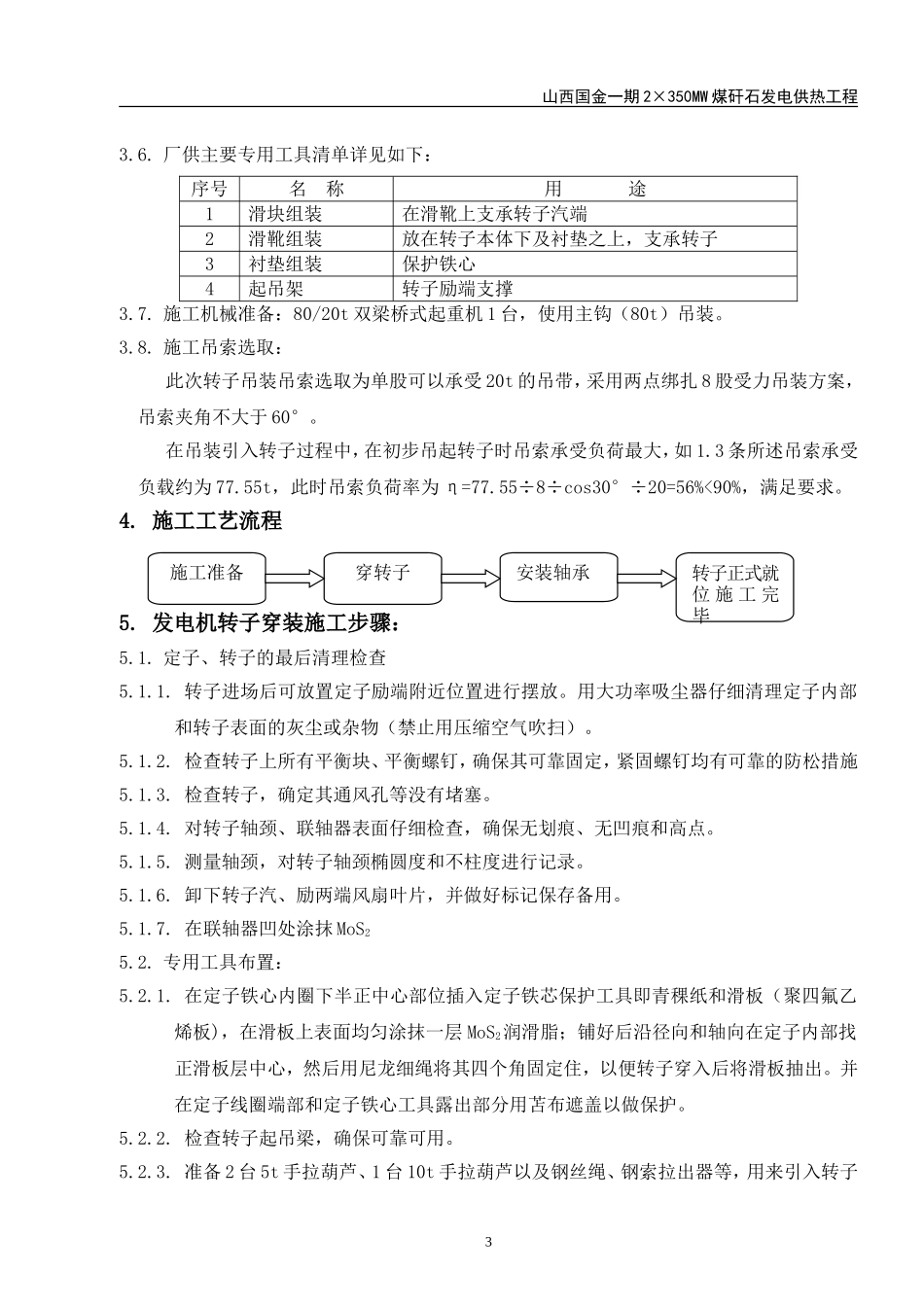

山西国金一期2×350MW煤矸石发电供热工程发电机转子穿装作业指导书1.工程概况1.1.概述山西国金一期2×350MW煤矸石发电供热工程1号机组安装一台山东济南发电设备有限公司生产的QFa-350-2型空冷汽轮发电机。为指导发电机转子穿装工作，特编制该作业指导书。1.2.转子和定子相关几何尺寸如下：1)转子长度：13217mm2)定子长度：9964mm1.3.此项施工过程中行车的最大总起吊重量约为77.55t1)滑靴及支撑座装配：约500Kg2)发电机转子：77t3)20t吊带:约50Kg2.编制依据2.1.《山西国金一期2×350MW煤矸石发电供热工程A标段施工组织设计》2.2.发电机厂家图纸和桥式起重机厂家所提供相关技术资料2.3.《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组DL/T5210.3—20092.4.《工程建设标准强制性条文》电力工程部分（2012年版）2.5.《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1——2002）2.6.中国电力出版社《电力建设危险点分析及预控措施》2.7.业主、监理公司、项目部等提供的有关施工中安装质量、安全等的文件。3.施工准备3.1.施工条件准备3.1.1.发电机定子已初步找正。3.1.2.与定子相关的各部件绝缘值测量合格，相关的电气试验、检查已经完成且合格。3.1.3.汽、励端端盖已与定子预组合完毕；轴承检修以及轴承轴承座接触检查完毕。3.1.4.合理规划转子穿装施工区域，并拉设警戒线挂“无关人员禁止入内”牌；施工区域要求采光良好。3.1.5.发电机转子所有相关检查及试验（包括转子通风检查、转子绕组冷态直流电阻的测量转子绕组的绝缘电阻值测量、转子绕组的交流工频耐压试验等）已进行，并通过验收。3.1.6.协同电气专业人员对行车进行全面的、认真细致的检查，确保其完好可用。3.1.7.滑靴等专用工器具准备齐全。1山西国金一期2×350MW煤矸石发电供热工程3.1.8.拆除发电机汽、励两端外端盖和内端盖、导风装置、轴承座轴密封装置、轴承及电刷等。3.2.技术准备3.2.1.技术人员及施工班组长认真熟悉制造厂的图纸及有关技术资料并结合现场实际情况编制施工作业指导书。3.2.2.组织参与施工的所有人员认真学习施工技术、工艺、施工规范及安全防范措施，起重工、机械工等特殊工种必须做到持操作证上岗。3.2.3.施工前要作好安全技术交底，对可能发生的技术、质量、安全等方面的问题进行预先分析，作出可靠的防范措施,并有施工人员签字记录。3.3.施工工器具准备序号名称规格单位数量备注1钢卷尺50m、5m把各12吸尘器2KW台1清理3钢板尺1m把24框式水平300mm把15起重索具套16倒链5t、10t个各27卡环20t、5t个各48气割工具套13.4.施工材料准备序号名称规格单位数量备注1二硫化钼kg5滑板润滑2煤油kg5设备清理3尼龙绳Φ10mmm100滑板等专用工具牵引4铁丝#8kg105电焊条J422kg5励端临时牵引装置制作6槽钢[10m87氧气、乙炔若干3.5.施工人员准备施工负责人：韩素宏技术员：连帅琼安全员：陈迎春质量员：陈迎春施工班长:段临海施工人员：10人，特殊工种人员如下：工种姓名人数备注起重工李俊共1名机械工王庆庆、张凯共2名2山西国金一期2×350MW煤矸石发电供热工程3.6.厂供主要专用工具清单详见如下：序号名称用途1滑块组装在滑靴上支承转子汽端2滑靴组装放在转子本体下及衬垫之上，支承转子3衬垫组装保护铁心4起吊架转子励端支撑3.7.施工机械准备：80/20t双梁桥式起重机1台，使用主钩（80t）吊装。3.8.施工吊索选取：此次转子吊装吊索选取为单股可以承受20t的吊带，采用两点绑扎8股受力吊装方案，吊索夹角不大于60°。在吊装引入转子过程中，在初步吊起转子时吊索承受负荷最大，如1.3条所述吊索承受负载约为77.55t，此时吊索负荷率为η=77.55÷8÷cos30°÷20=56%<90%，满足要求。4.施工工艺流程5.发电机转子穿装施工步骤：5.1.定子、转子的最后清理检查5.1.1.转子进场后可放置定子励端附近位置进行摆放。用大功率吸尘器仔细清理定子内部和转子表面的灰尘或杂物（禁止用压缩空气吹扫）。5.1.2.检查转子上所有平衡块、平衡螺钉，确保其可靠固定，紧固螺钉均有可靠的防松措施5.1.3.检查转子，确定其通风孔等没有堵塞。5.1.4.对转子轴颈、联轴器表面仔细检查，确保无划痕、无凹痕和高点。5.1.5.测量轴颈，对...
