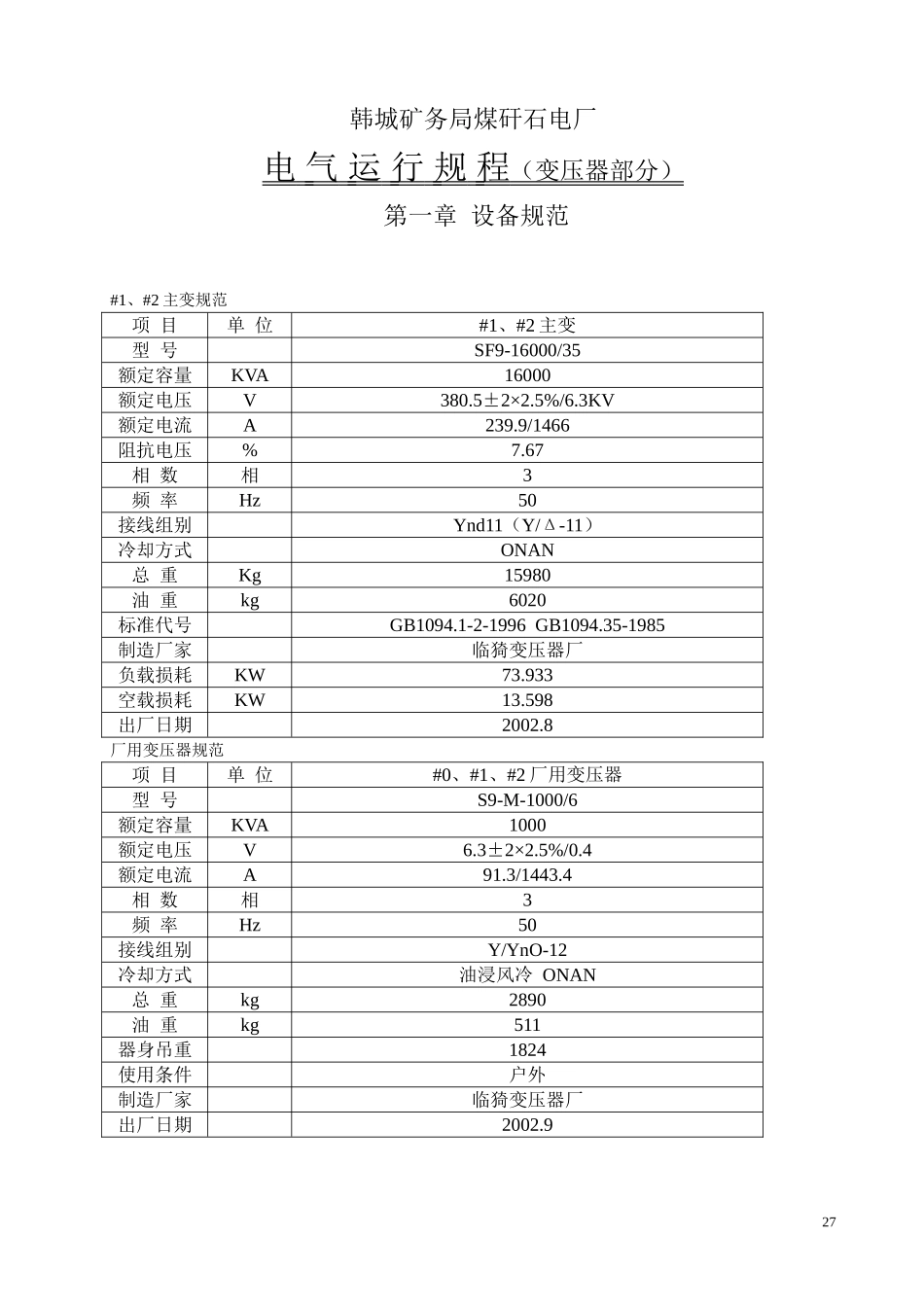

韩城矿务局煤矸石电厂电气运行规程（变压器部分）第一章设备规范#1、#2主变规范项目单位#1、#2主变型号SF9-16000/35额定容量KVA16000额定电压V380.5±2×2.5%/6.3KV额定电流A239.9/1466阻抗电压%7.67相数相3频率Hz50接线组别Ynd11（Y/Δ-11）冷却方式ONAN总重Kg15980油重kg6020标准代号GB1094.1-2-1996GB1094.35-1985制造厂家临猗变压器厂负载损耗KW73.933空载损耗KW13.598出厂日期2002.8厂用变压器规范项目单位#0、#1、#2厂用变压器型号S9-M-1000/6额定容量KVA1000额定电压V6.3±2×2.5%/0.4额定电流A91.3/1443.4相数相3频率Hz50接线组别Y/YnO-12冷却方式油浸风冷ONAN总重kg2890油重kg511器身吊重1824使用条件户外制造厂家临猗变压器厂出厂日期2002.927第二章变压器的运行第一节正常运行的规定第一条变压器在规定的冷却条件下，可按铭牌规定运行。第二条变压器的上层油温正常不超过85℃，最高不得超过90℃。（温升不得超过55℃）第三条主变在额定负荷下运行上层油温到达55℃时，风扇应启动，降至45℃以下应停止风扇运行。第四条加于变压器各分接头电压允许变动额定电压的±5%，在此范围内额定容量不变。第五条厂用变压器低压侧中性线的电流不得超过其额定电流的25%。第六条变压器绝缘电阻规定如下：1、6KV以上者用2500V摇表（或1000V）测定其绝缘。2、400V以下者用500V摇表测定。3、所测得的绝缘电阻值换算为同一温度与最近一次比较有显著降低或与大修后所测得值比较降低50%以下者，则绝缘不良，同时还应测量吸收比，即R60``/R15``≥1.3，如比值<1.3时，说明变压器绝缘受潮，应汇报值长及有关负责人进行处理。第七条变压器事故过负荷规定1、在事故情况下，允许主变压器按发电机允许的过负荷倍数及时间运行。厂用变压器允许的事故过负荷按下表规定执行：过负荷倍数环境温度℃及允许运行时间（时：分）0102030401.124：0024：0024：0019：007：001.224：0024：0013：005：502：451.323：0010：005：303：001：301.48：305：103：101：450：551.54：453：102：001：100：351.63：002：051：200：450：181.72：051：250：550：250：091.81：301：000：300：130：061.91：000：350：180：090：052.00：400：220：110：06—此时应监视上层油温不超过允许值。冬季上层油温如在65℃以下，过负荷运行时间允许适当延长到上层油温达65℃为止。2、变压器过负荷运行时，应密切注意表计变化情况及变压器上层油温。第二节瓦斯保护的使用第一条变压器正常运行时，瓦斯保护压板应投跳闸位置。第二条运行中的变压器，需更换硅胶或滤油、加油、放油时，应将压板改投信号位置。28工作完毕，待无信号出现，将压板投至跳闸位置。如果工作完毕，出现信号，应将瓦斯继电器排气孔打开排气一次，待无信号出现方可改投跳闸位置。第三节变压器并列运行第一条变压器并列运行条件：1、相位相同；2、线圈接线组别相同；3、电压比相等（允许相差5%）；4、短路电压相等。（电压比和短路电压不同的变压器，在任何一台都不会过负荷的情况下，仍可以并列运行。）第二条本厂变压器除正常倒闸操作外，不允许长时间并列运行。第三条新投入的变压器或检修后可能使相序变动的变压器，必须经过定相后才允许并列运行。第四节变压器投入和退出运行第一条变压器检修后送电前的准备工作：1、所有检修工作结束，工作票收回，安全措施拆除，固定警告牌、遮栏、安全设施恢复。2、设备及周围清洁无杂物，顶部及一次系统导电部分无遗留物件。3、开关、刀闸符合停电状态，电压分接头位置正确，三相在同一位置。4、所有接头牢固，套管瓷瓶完整，清洁、无漏油渗油现象。5、有关的油门如散热器上下阀门、瓦斯继电器阀门等都应打开。6、油位计完好、油位油色正常。7、防爆管隔膜应完好、无异常升高。8、风扇完好，运转正常。9、测量变压器各侧绝缘电阻，并与以前比较不应有明显的降低。在测量时应拉开中性点刀闸及6KV侧仪变刀闸，停电时间不超过24小时，投入前可以不测其绝缘电阻。10、检查变压器二次回路良好，保护应全部投入，核对整定值，如保护及二次回路曾有工作，应试验开关及保护传动良好。第二条主变、厂用变压器投入由高压侧充电。...
