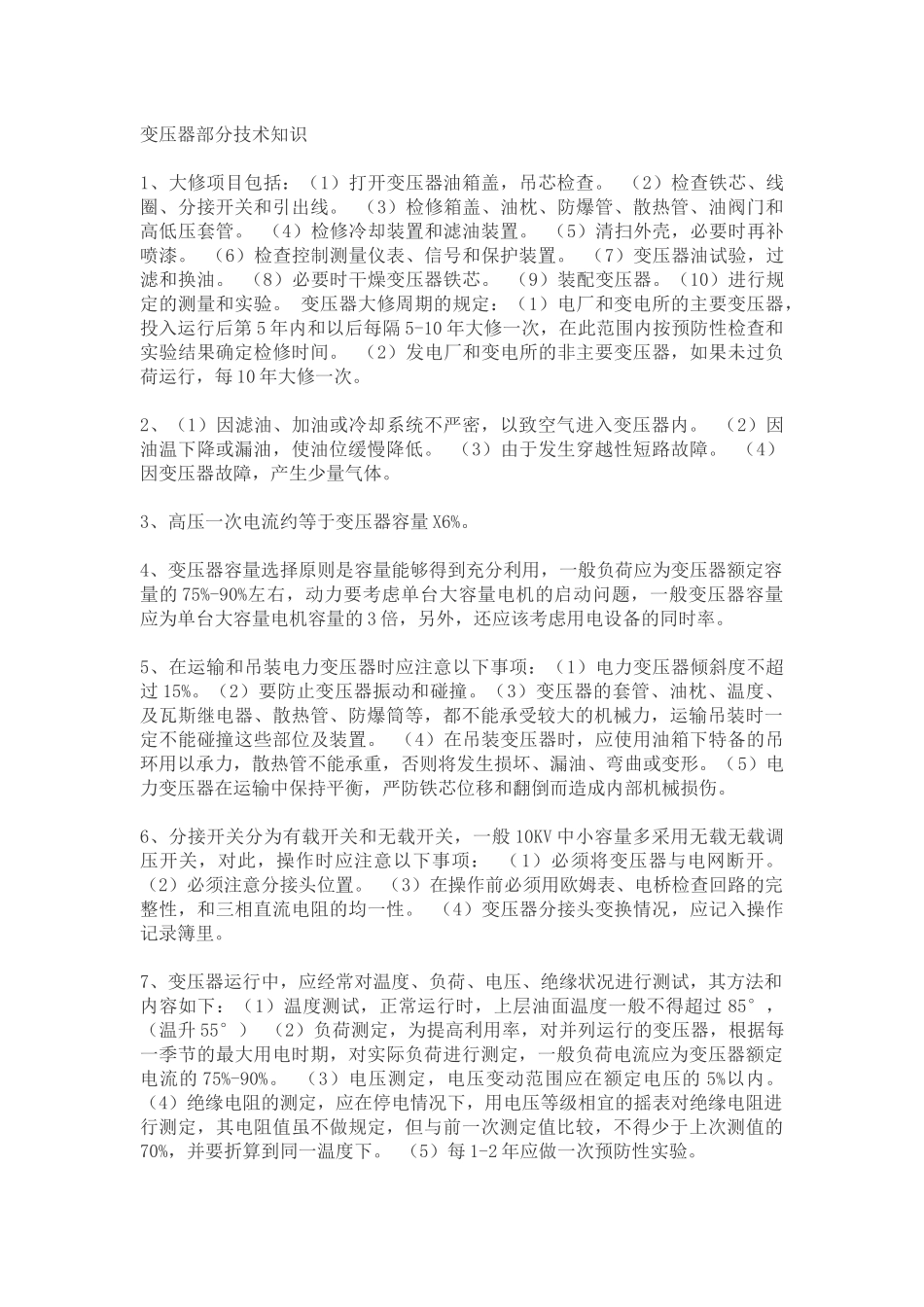

变压器部分技术知识1、大修项目包括：（1）打开变压器油箱盖，吊芯检查。（2）检查铁芯、线圈、分接开关和引出线。（3）检修箱盖、油枕、防爆管、散热管、油阀门和高低压套管。（4）检修冷却装置和滤油装置。（5）清扫外壳，必要时再补喷漆。（6）检查控制测量仪表、信号和保护装置。（7）变压器油试验，过滤和换油。（8）必要时干燥变压器铁芯。（9）装配变压器。（10）进行规定的测量和实验。变压器大修周期的规定：（1）电厂和变电所的主要变压器，投入运行后第5年内和以后每隔5-10年大修一次，在此范围内按预防性检查和实验结果确定检修时间。（2）发电厂和变电所的非主要变压器，如果未过负荷运行，每10年大修一次。2、（1）因滤油、加油或冷却系统不严密，以致空气进入变压器内。（2）因油温下降或漏油，使油位缓慢降低。（3）由于发生穿越性短路故障。（4）因变压器故障，产生少量气体。3、高压一次电流约等于变压器容量X6%。4、变压器容量选择原则是容量能够得到充分利用，一般负荷应为变压器额定容量的75%-90%左右，动力要考虑单台大容量电机的启动问题，一般变压器容量应为单台大容量电机容量的3倍，另外，还应该考虑用电设备的同时率。5、在运输和吊装电力变压器时应注意以下事项：（1）电力变压器倾斜度不超过15%。（2）要防止变压器振动和碰撞。（3）变压器的套管、油枕、温度、及瓦斯继电器、散热管、防爆筒等，都不能承受较大的机械力，运输吊装时一定不能碰撞这些部位及装置。（4）在吊装变压器时，应使用油箱下特备的吊环用以承力，散热管不能承重，否则将发生损坏、漏油、弯曲或变形。（5）电力变压器在运输中保持平衡，严防铁芯位移和翻倒而造成内部机械损伤。6、分接开关分为有载开关和无载开关，一般10KV中小容量多采用无载无载调压开关，对此，操作时应注意以下事项：（1）必须将变压器与电网断开。（2）必须注意分接头位置。（3）在操作前必须用欧姆表、电桥检查回路的完整性，和三相直流电阻的均一性。（4）变压器分接头变换情况，应记入操作记录簿里。7、变压器运行中，应经常对温度、负荷、电压、绝缘状况进行测试，其方法和内容如下：（1）温度测试，正常运行时，上层油面温度一般不得超过85°，（温升55°）（2）负荷测定，为提高利用率，对并列运行的变压器，根据每一季节的最大用电时期，对实际负荷进行测定，一般负荷电流应为变压器额定电流的75%-90%。（3）电压测定，电压变动范围应在额定电压的5%以内。（4）绝缘电阻的测定，应在停电情况下，用电压等级相宜的摇表对绝缘电阻进行测定，其电阻值虽不做规定，但与前一次测定值比较，不得少于上次测值的70%，并要折算到同一温度下。（5）每1-2年应做一次预防性实验。8、变压器巡视检查应注意以下几点：（1）声音是否正常，正常运行的变压器有轻微的嗡嗡声，这是交流电通过线圈时产生磁通，使用时变压器铁芯振动发出的声音，正常运行时，这种声音是清晰而有规律的，但当变压器的负荷变动或运行出现异常以及发生事故时，将产生异常声音，因此，可根据声音来判断变压器的运行情况。1当发出嗡嗡声有变化，但无杂音，这时负荷可能有大的变化。2由于大设备的启动，使变压器发出哇哇的声音，如电弧炉、可控硅整流设备等负荷，由于高次谐波分量很大，启动时也会发出哇哇声。3由过负荷引起变压器内发出很大、很重的嗡嗡声。4系统短路或接地，因通过大量短路电流，使用时变压器发出很大的噪音。5个别零件松动，使变压器内部非常异常音响，如铁芯穿心螺丝夹得不紧，造成铁芯松动，变压器发出强烈噪音。6由于内部接触不良或绝缘被击穿，使变压器内发出放电声。7由于铁磁谐振，使变压器发出粗细不匀的噪声。（2）检查变压器本身是否有渗、漏油现象，油的颜色和油位是否正常，新的变压器油呈浅黄色，运行后呈浅红色，如有异常进行处理。（3）变压器的电流和温度是否正常：国家规定变压器绕组温升为65K，它的依据是以A级绝缘为基础的，因为一般环境温度低于40°，那么，40°+65°=105°，正是A级绝缘的极限温度。（4）变压器套管是否清洁，有无破损、裂纹和放电痕迹。变压器套管脏污最容易引起管闪络，引起跳闸，而...
