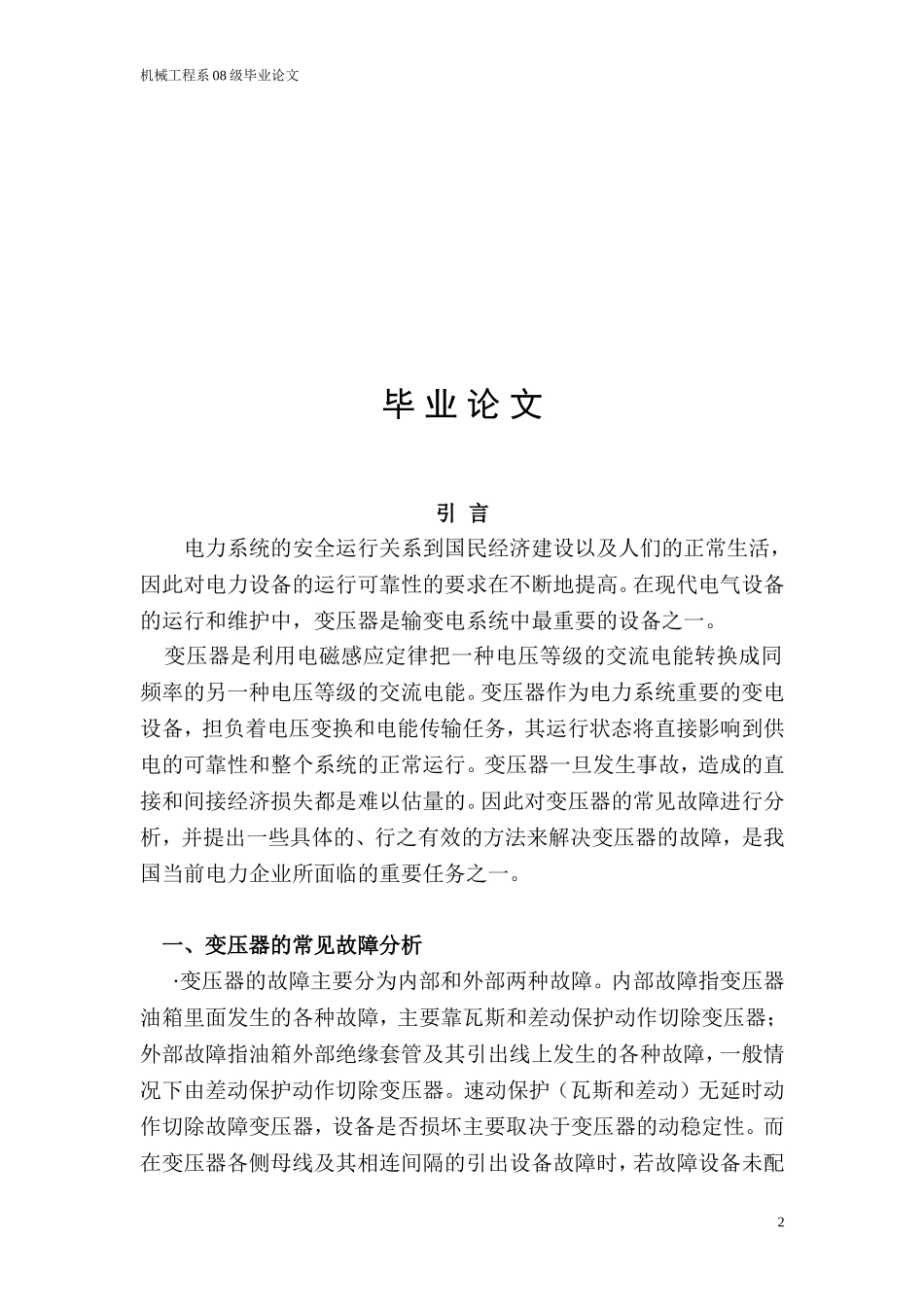

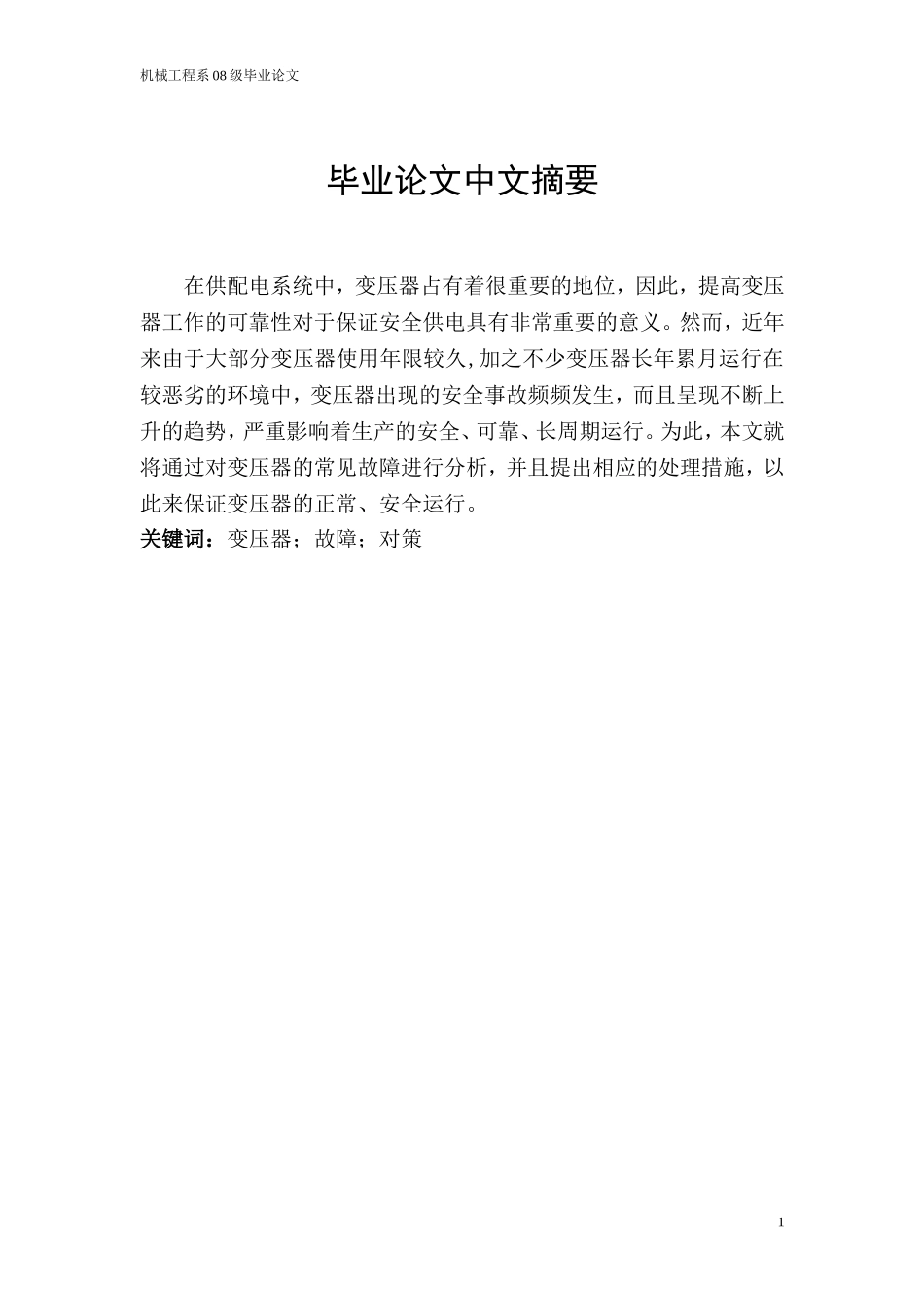

机械工程系08级毕业论文毕业论文中文摘要在供配电系统中，变压器占有着很重要的地位，因此，提高变压器工作的可靠性对于保证安全供电具有非常重要的意义。然而，近年来由于大部分变压器使用年限较久,加之不少变压器长年累月运行在较恶劣的环境中，变压器出现的安全事故频频发生，而且呈现不断上升的趋势，严重影响着生产的安全、可靠、长周期运行。为此，本文就将通过对变压器的常见故障进行分析，并且提出相应的处理措施，以此来保证变压器的正常、安全运行。关键词：变压器；故障；对策1机械工程系08级毕业论文毕业论文引言电力系统的安全运行关系到国民经济建设以及人们的正常生活，因此对电力设备的运行可靠性的要求在不断地提高。在现代电气设备的运行和维护中，变压器是输变电系统中最重要的设备之一。变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。变压器作为电力系统重要的变电设备，担负着电压变换和电能传输任务，其运行状态将直接影响到供电的可靠性和整个系统的正常运行。变压器一旦发生事故，造成的直接和间接经济损失都是难以估量的。因此对变压器的常见故障进行分析，并提出一些具体的、行之有效的方法来解决变压器的故障，是我国当前电力企业所面临的重要任务之一。一、变压器的常见故障分析·变压器的故障主要分为内部和外部两种故障。内部故障指变压器油箱里面发生的各种故障，主要靠瓦斯和差动保护动作切除变压器；外部故障指油箱外部绝缘套管及其引出线上发生的各种故障，一般情况下由差动保护动作切除变压器。速动保护（瓦斯和差动）无延时动作切除故障变压器，设备是否损坏主要取决于变压器的动稳定性。而在变压器各侧母线及其相连间隔的引出设备故障时，若故障设备未配2机械工程系08级毕业论文保护（如低压侧母线保护）或保护拒动时，则只能靠变压器后备保护动作跳开相应开关使变压器脱离故障。因后备保护带延时动作，所以变压器必然要承受一定时间段内的区外故障造成的过电流，在此时间段内变压器是否损坏主要取决于变压器的热稳定性。因此，变压器后备保护的定值整定与变压器自身的热稳定要求之间存在着必然的联系。根据生产和日常生活实践，通过总结，我们可以将变压器的常见故障归结为以下四类：1.1绕组故障绕组故障主要有匝间短路、绕组接地、相间短路、断线及接头开焊等。产生这些故障的原因有以下几点。1、在制造或检修时，局部绝缘受到损害，遗留下缺陷。2、在运行中因散热不良或长期过载，绕组内有杂物落入，使温度过高绝缘老化。3、制造工艺不良，压制不紧，机械强度不能经受短路冲击，使绕组变形绝缘损坏。4、绕组受潮，绝缘膨胀堵塞油道，引起局部过热。5、绝缘油内混入水分而劣化，或与空气接触面积过大，使油的酸价过高绝缘水平下降或油面太低，部分绕组露在空气中未能及时处理。由于上述种种原因，在运行中一旦发生绝缘击穿，就会造成绕组的短路或接地故障。匝间短路时的故障现象是变压器过热油温增高，电源侧电流略有增大，各相直流电阻不平衡，有时油中有吱吱声和咕嘟咕嘟的冒泡声。轻微的匝间短路可以引起瓦斯保护动作；严重时差动保护或电源侧的过流保护也会动作。发现匝间短路应及时处理，因为绕组匝间短路常常会引起更为严重的单相接地或相间短路等故障。1.2分接开关故障常见的故障是表面熔化与灼伤，相间触头放电或各接头放电。主要原因有：(1)连接螺丝松动；(2)带负荷调整装置不良和调整不当；(3)分接头绝缘板绝缘不良；(4)接头焊锡不满，接触不良，制造3机械工程系08级毕业论文工艺不好，弹簧压力不足；(5)油的酸价过高，使分接开关接触面被腐蚀。1.3铁芯故障铁芯故障大部分原因是铁芯柱的穿心螺杆或铁轮的夹紧螺杆的绝缘损坏而引起的，其后果可能使穿心螺杆与铁芯迭片造成两点连接，出现环流引起局部发热，甚至引起铁芯的局部熔毁。也可能造成铁芯迭片局部短路，产生涡流过热，引起迭片间绝缘层损坏，使变压器空载损失增大，绝缘油劣化。运行中变压器发生故障后，如判明是绕组或铁芯故障应吊芯检查。首先测量各相绕组的直流电阻并进行比较，如差别较大，则为绕组故障。然后进行铁芯...
