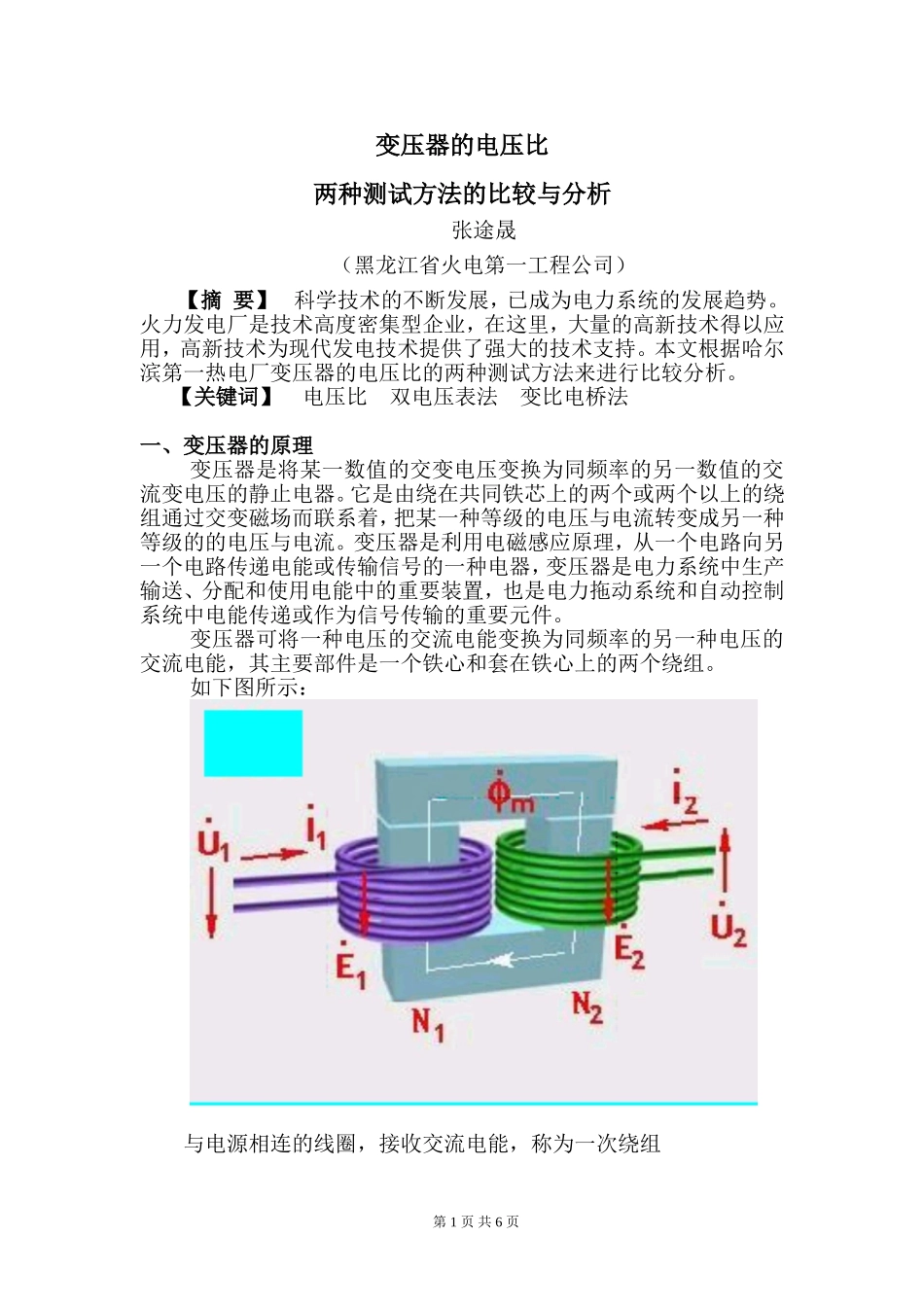

变压器的电压比两种测试方法的比较与分析张途晟（黑龙江省火电第一工程公司）【摘要】科学技术的不断发展，已成为电力系统的发展趋势。火力发电厂是技术高度密集型企业，在这里，大量的高新技术得以应用，高新技术为现代发电技术提供了强大的技术支持。本文根据哈尔滨第一热电厂变压器的电压比的两种测试方法来进行比较分析。【关键词】电压比双电压表法变比电桥法一、变压器的原理变压器是将某一数值的交变电压变换为同频率的另一数值的交流变电压的静止电器。它是由绕在共同铁芯上的两个或两个以上的绕组通过交变磁场而联系着，把某一种等级的电压与电流转变成另一种等级的的电压与电流。变压器是利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器，变压器是电力系统中生产输送、分配和使用电能中的重要装置，也是电力拖动系统和自动控制系统中电能传递或作为信号传输的重要元件。变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能，其主要部件是一个铁心和套在铁心上的两个绕组。如下图所示：与电源相连的线圈，接收交流电能，称为一次绕组第1页共6页与负载相连的线圈，送出交流电能，称为二次绕组一次绕组的二次绕组的电压相量U1电压相量U2电流相量I1电流相量I2电动势相量E1电动势相量E2匝数N1匝数N2理想变压器的电动势平衡方程式为:e1(t)=-N1dφ/dte2(t)=-N2dφ/dt若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，则有：不计铁心损失，根据能量守恒原理可得：由此得出一次、二次绕组电压和电流有效值的关系：单相变压器的一次、二次绕组的额定电流为：I1N=SN/U1NI2N=SN/U2N三相变压器的一次、二次绕组的额定电流为：I1N=SN/sqrt(3)U1NI2N=SN/sqrt(3)U2N令K=N1/N2，称为匝比（亦称电压比），则：第2页共6页二、测量变压器电压比的目的变压器的交接试验项目包括以下内容：1、测量绕组连同套管的直流电阻；2、测量所有分接头的电压比；3、检查变压器的三相接线组别和单相变压器引出线的极性；4、测量绕组连同套管的绝缘电阻、吸收比或极化指数；5、测量绕组连同套管的介质损耗正切值；6、测量绕组连同套管的直流泄漏电流；7、绕组连同套管的交流耐压试验；8、绕组连同套管的局部放电试验；9、测量与铁芯绝缘的紧固件及铁芯接地线引出套管对外壳的绝缘电阻；10、非纯瓷套管的试验；11、绝缘油的试验12、有载调压切换装置的检查和试验；13、额定电压下的冲击试验；14、检查相位；15、测量噪音。变压器的电压比是指变压器空载运行时一次侧电压与二次侧电压的比值，简称为电压比。电压比的测试是在变压器试验项目中的一个重要试验项目之一。测量电压比的目的：1、检查变压器绕组匝数比的正确性。2、检查分接头的状况；3、变压器发生故障后，常用测量比来检查变压器是否存在匝间短路；4、变压器分接头是否焊错；5、检查变压器在运输过程中是否损坏或发生变化；6、判断变压器是否可以并列运行。当两台并列运行的变压器二次侧空载电压相差为额定电压的1％时，两台变压器中的环流将达到额定电流的10％左右。这样便增加了变压器的损耗，占用了变压器的容量。检查所有分接头的变压比，要求与制造厂铭牌数据相比应无明显差别，且应符合变压比的规律；绕组电压等级在220KV及以上的电力变压器，其变压比的允许误差在额定分接头位置时为±5%。按照调查研究资料分析，变压器出厂后曾发现分接头有接错现象，为此对220KV以下等级的变压器，只要施工单位具有变压器误差测试仪也可以进行测试，以便及早发现可能存在的隐患。第3页共6页三、电压比的测量方法电压比的测量方法：一般有双电压表法和变比电桥法。A、双电压表法在测量电压比时施加的电压最好接近额定电压（一般不低于1／3额定电压）并应加在电源侧，对于升压变压器加在低压侧，降压变压器应加在高压侧。这样可以减少试验误差。1、直接双电压表法在变压器的一侧施加电压并用电压表在一次、二次绕组两侧测量电压，两侧线电压之比即为所测电压比。试验接线如下图：～AaXxK1=UAX/Uax△K℅=(Kn–K1)/Kn×100Kn-为额定电压比2、经电压互感器的双电压表法在被试变压器的额定电压比时，一般没有准确...
