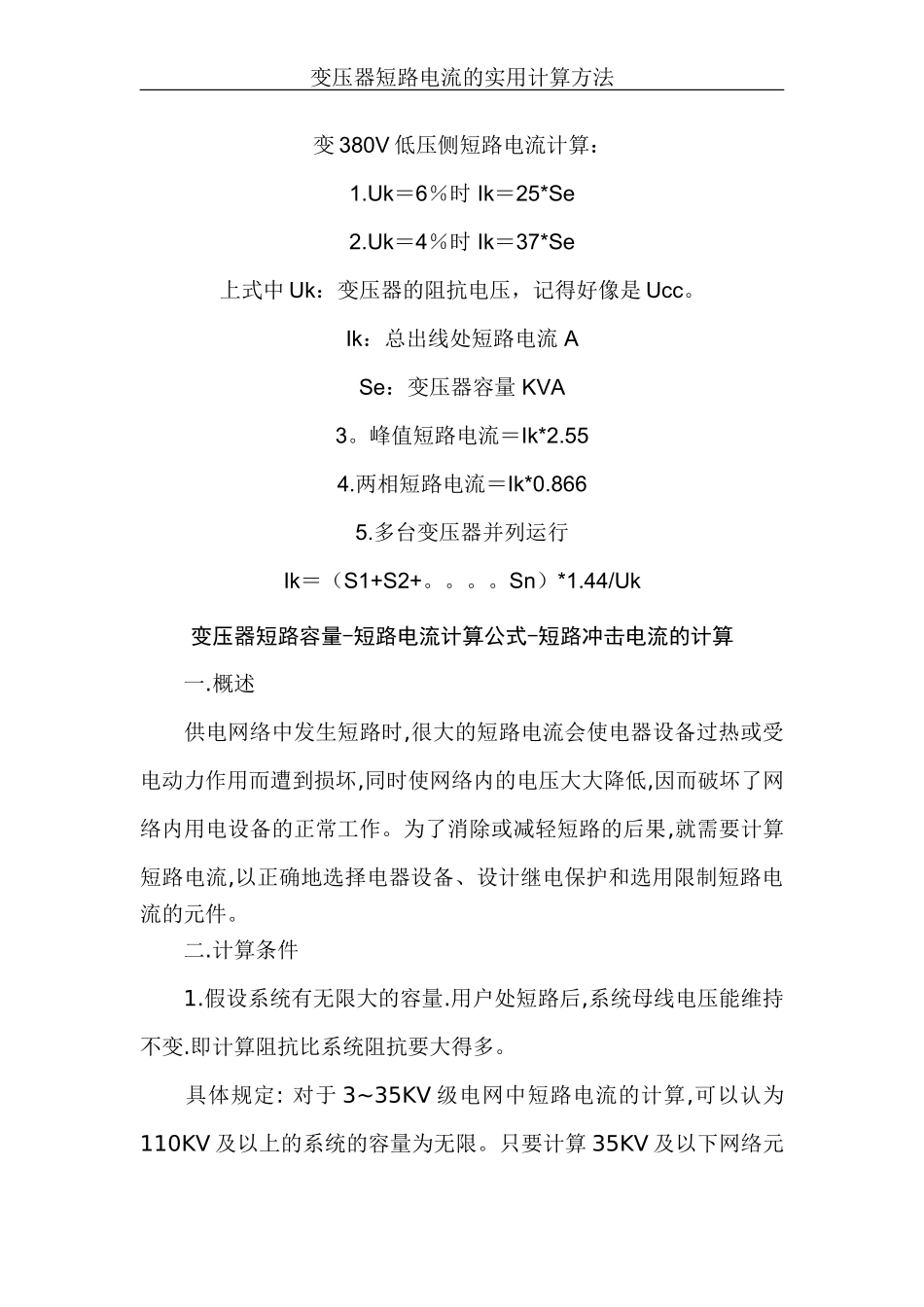

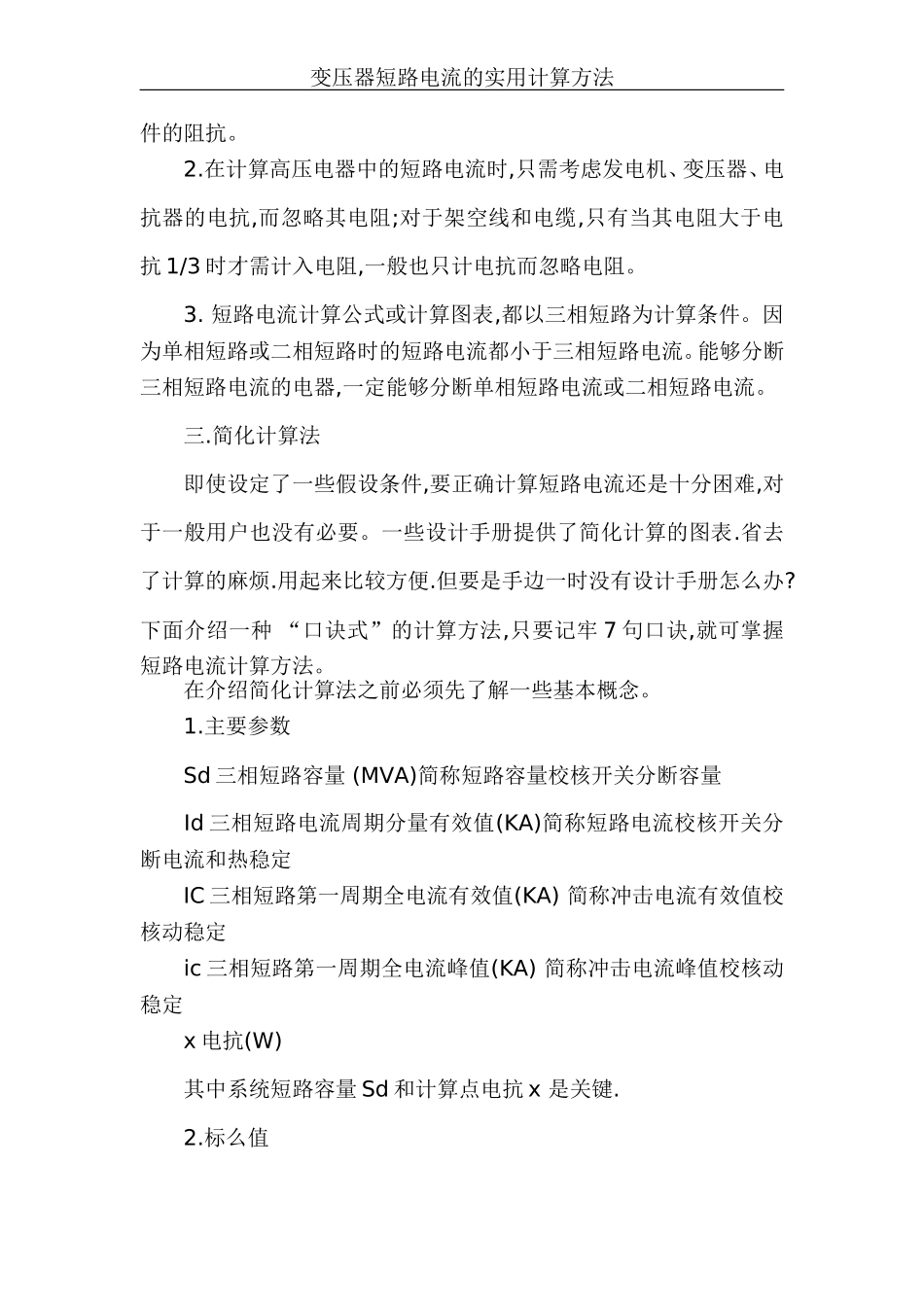

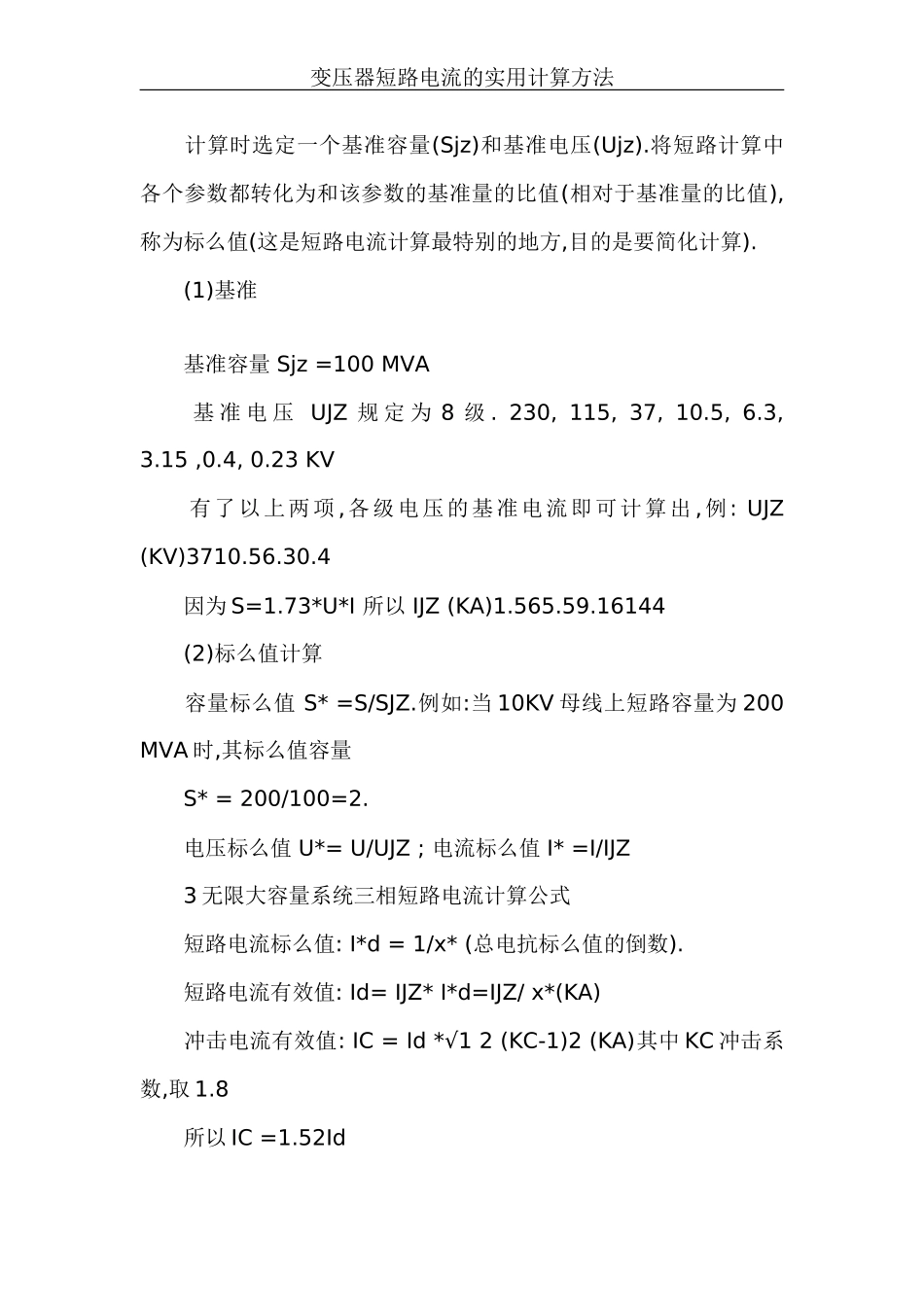

变压器短路电流的实用计算方法变380V低压侧短路电流计算：1.Uk＝6％时Ik＝25*Se2.Uk＝4％时Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。Ik：总出线处短路电流ASe：变压器容量KVA3。峰值短路电流＝Ik*2.554.两相短路电流＝Ik*0.8665.多台变压器并列运行Ik＝（S1+S2+。。。。Sn）*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。具体规定:对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。只要计算35KV及以下网络元变压器短路电流的实用计算方法件的阻抗。2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。3.短路电流计算公式或计算图表,都以三相短路为计算条件。因为单相短路或二相短路时的短路电流都小于三相短路电流。能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。在介绍简化计算法之前必须先了解一些基本概念。1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA)简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA)简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x是关键.2.标么值变压器短路电流的实用计算方法计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz=100MVA基准电压UJZ规定为8级.230,115,37,10.5,6.3,3.15,0.4,0.23KV有了以上两项,各级电压的基准电流即可计算出,例:UJZ(KV)3710.56.30.4因为S=1.73*U*I所以IJZ(KA)1.565.59.16144(2)标么值计算容量标么值S*=S/SJZ.例如:当10KV母线上短路容量为200MVA时,其标么值容量S*=200/100=2.电压标么值U*=U/UJZ;电流标么值I*=I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值:I*d=1/x*(总电抗标么值的倒数).短路电流有效值:Id=IJZ*I*d=IJZ/x*(KA)冲击电流有效值:IC=Id*√12(KC-1)2(KA)其中KC冲击系数,取1.8所以IC=1.52Id变压器短路电流的实用计算方法冲击电流峰值:ic=1.41*Id*KC=2.55Id(KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC,取1.3这时:冲击电流有效值IC=1.09*Id(KA)冲击电流峰值:ic=1.84Id(KA)掌握了以上知识,就能进行短路电流计算了。公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等。一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用公式计算短路电流;设计手册中还有一些图表,可以直接查出短路电流。下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。4．简化算法【1】系统电抗的计算系统电抗，百兆为一。容量增减，电抗反比。100除系统容量例：基准容量100MVA。当系统容量为100MVA时，系统的电抗为XS*=100/100＝1当系统容量为200MVA时，系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时，系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供。当不能...
