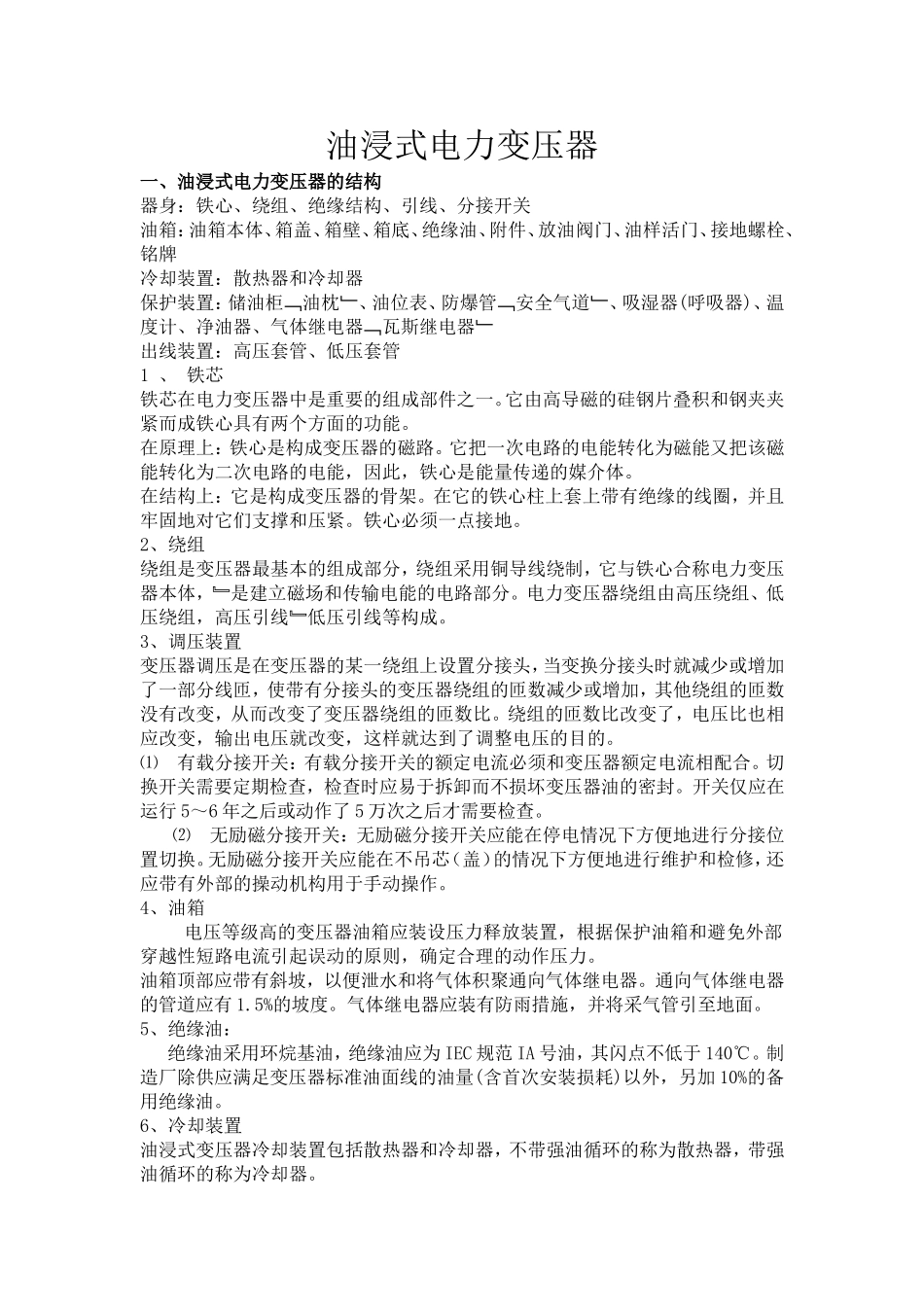

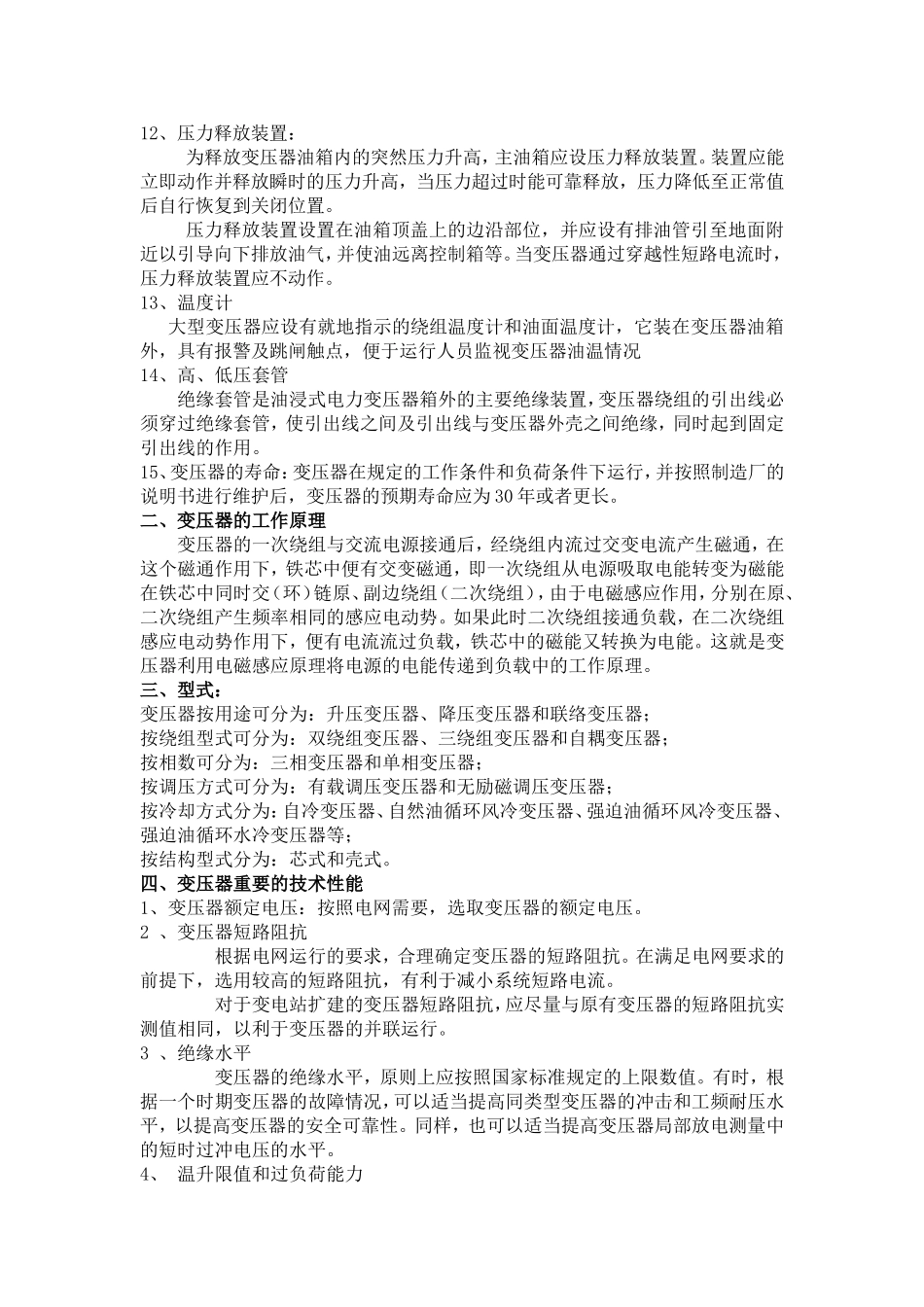

油浸式电力变压器一、油浸式电力变压器的结构器身：铁心、绕组、绝缘结构、引线、分接开关油箱：油箱本体、箱盖、箱壁、箱底、绝缘油、附件、放油阀门、油样活门、接地螺栓、铭牌冷却装置：散热器和冷却器保护装置：储油柜油枕、油位表、防爆管安全气道、吸湿器(呼吸器)、温度计、净油器、气体继电器瓦斯继电器出线装置：高压套管、低压套管1、铁芯铁芯在电力变压器中是重要的组成部件之一。它由高导磁的硅钢片叠积和钢夹夹紧而成铁心具有两个方面的功能。在原理上：铁心是构成变压器的磁路。它把一次电路的电能转化为磁能又把该磁能转化为二次电路的电能，因此，铁心是能量传递的媒介体。在结构上：它是构成变压器的骨架。在它的铁心柱上套上带有绝缘的线圈，并且牢固地对它们支撑和压紧。铁心必须一点接地。2、绕组绕组是变压器最基本的组成部分，绕组采用铜导线绕制，它与铁心合称电力变压器本体，是建立磁场和传输电能的电路部分。电力变压器绕组由高压绕组、低压绕组，高压引线低压引线等构成。3、调压装置变压器调压是在变压器的某一绕组上设置分接头，当变换分接头时就减少或增加了一部分线匝，使带有分接头的变压器绕组的匝数减少或增加，其他绕组的匝数没有改变，从而改变了变压器绕组的匝数比。绕组的匝数比改变了，电压比也相应改变，输出电压就改变，这样就达到了调整电压的目的。⑴有载分接开关：有载分接开关的额定电流必须和变压器额定电流相配合。切换开关需要定期检查，检查时应易于拆卸而不损坏变压器油的密封。开关仅应在运行5～6年之后或动作了5万次之后才需要检查。⑵无励磁分接开关：无励磁分接开关应能在停电情况下方便地进行分接位置切换。无励磁分接开关应能在不吊芯（盖）的情况下方便地进行维护和检修，还应带有外部的操动机构用于手动操作。4、油箱电压等级高的变压器油箱应装设压力释放装置，根据保护油箱和避免外部穿越性短路电流引起误动的原则，确定合理的动作压力。油箱顶部应带有斜坡，以便泄水和将气体积聚通向气体继电器。通向气体继电器的管道应有1.5%的坡度。气体继电器应装有防雨措施，并将采气管引至地面。5、绝缘油：绝缘油采用环烷基油，绝缘油应为IEC规范IA号油，其闪点不低于140℃。制造厂除供应满足变压器标准油面线的油量(含首次安装损耗)以外，另加10%的备用绝缘油。6、冷却装置油浸式变压器冷却装置包括散热器和冷却器，不带强油循环的称为散热器，带强油循环的称为冷却器。散热器和冷却器应有足够的冷却能力，所有冷却装置应能承受变压器油箱泄漏试验。冷却方式和负荷能力：变压器的冷却方式有自然冷却（ONAN）、自然油循环风冷（ONAF）、强迫油循环风冷（OFAF）和强迫导向油循环风冷（ODAF）等冷却方式。当变压器上层油温与下部油温产生温差时，通过冷却器形成油温对流，经冷却器冷却后流回油箱，起到降低变压器温度的作用。冷却器有强油风冷却器、新型大容量风冷却器、强油水冷却器7、油枕当变压器油的体积随着油的温度膨胀或减小时，油枕起着调节油量，保证变压器油箱内经常充满油的作用。如没有油枕，油箱内的油面波动就会带来一下不利因素：1）是油面降低时露出铁芯和线圈部分会影响散热和绝缘2）是随着油面波动空气从箱盖缝里排出和吸进，而由于上层油温很高，使油很快地氧化和受潮。油枕的油面比油箱的油面要小，这样，可以减少油和空气的接触面，防止油被过速地氧化和受潮。3）是油枕的油在平时几乎不参加油箱内的循环，它的温度要比油箱内的上层油温的低的多，油的氧化过程也慢的多，因此有了油枕，可以防止油的过速氧化。8、气体继电器A、罩B、项针C、气塞D、磁铁E、开口杯F、重锤G、探针H、支架K、弹簧L、挡板M、磁铁N、螺杆P、干簧接点跳闸用Q、调节杆R、干簧节点信号用S、套管T、嘴子9、吸湿器吸湿器又名呼吸器，常用吸湿器为吊式吸湿器结构。吸湿器内装有吸附剂硅胶，油枕内的绝缘油通过吸湿器与大气连通，内部吸附剂吸收空气中的水分和杂质，以保持绝缘油的良好性能。呼吸器的作用是提供变压器在温度变化时内部气体出入的通道，解除正常运行中因温度变化产生对油箱的压力。呼吸器内硅...
