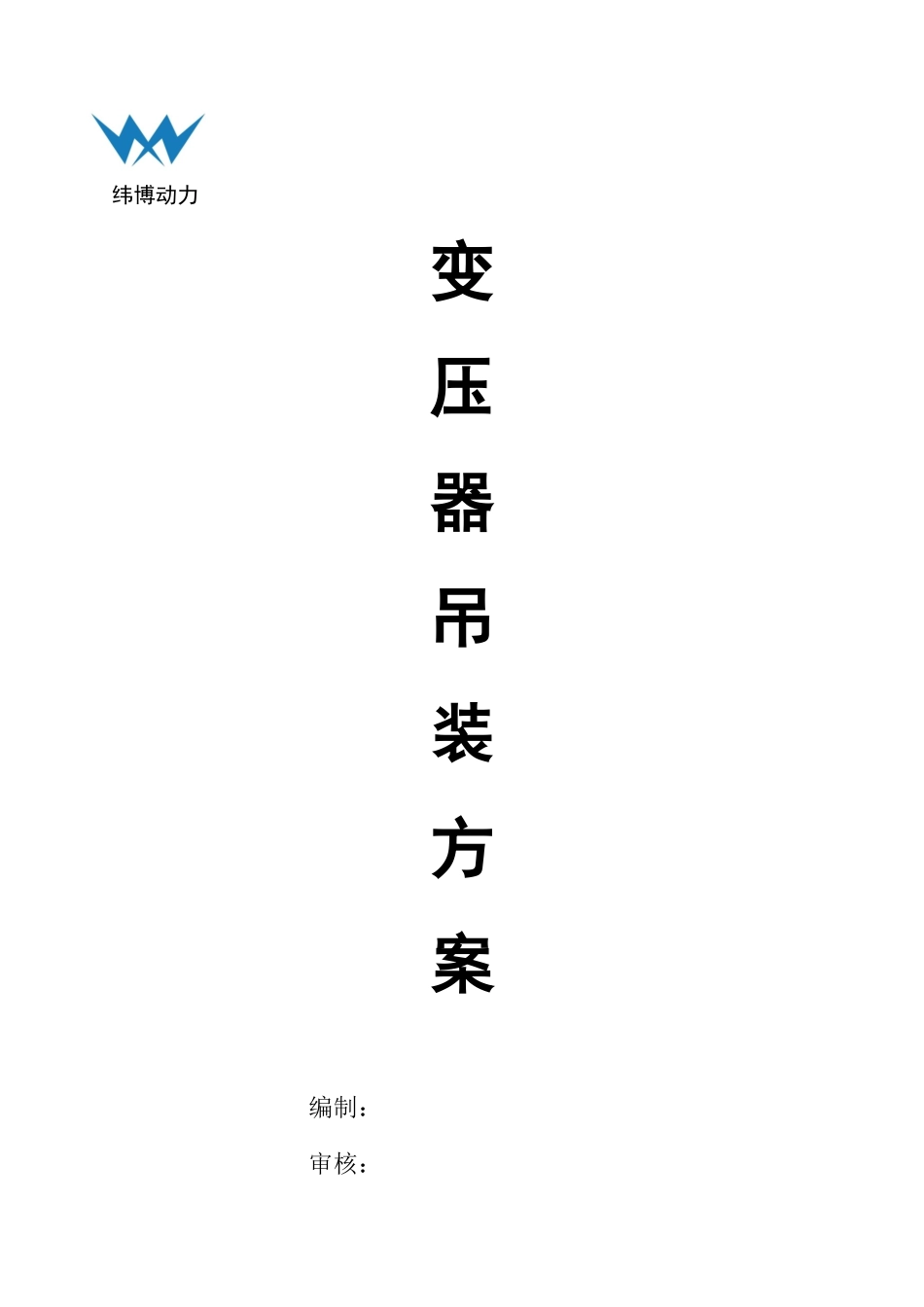

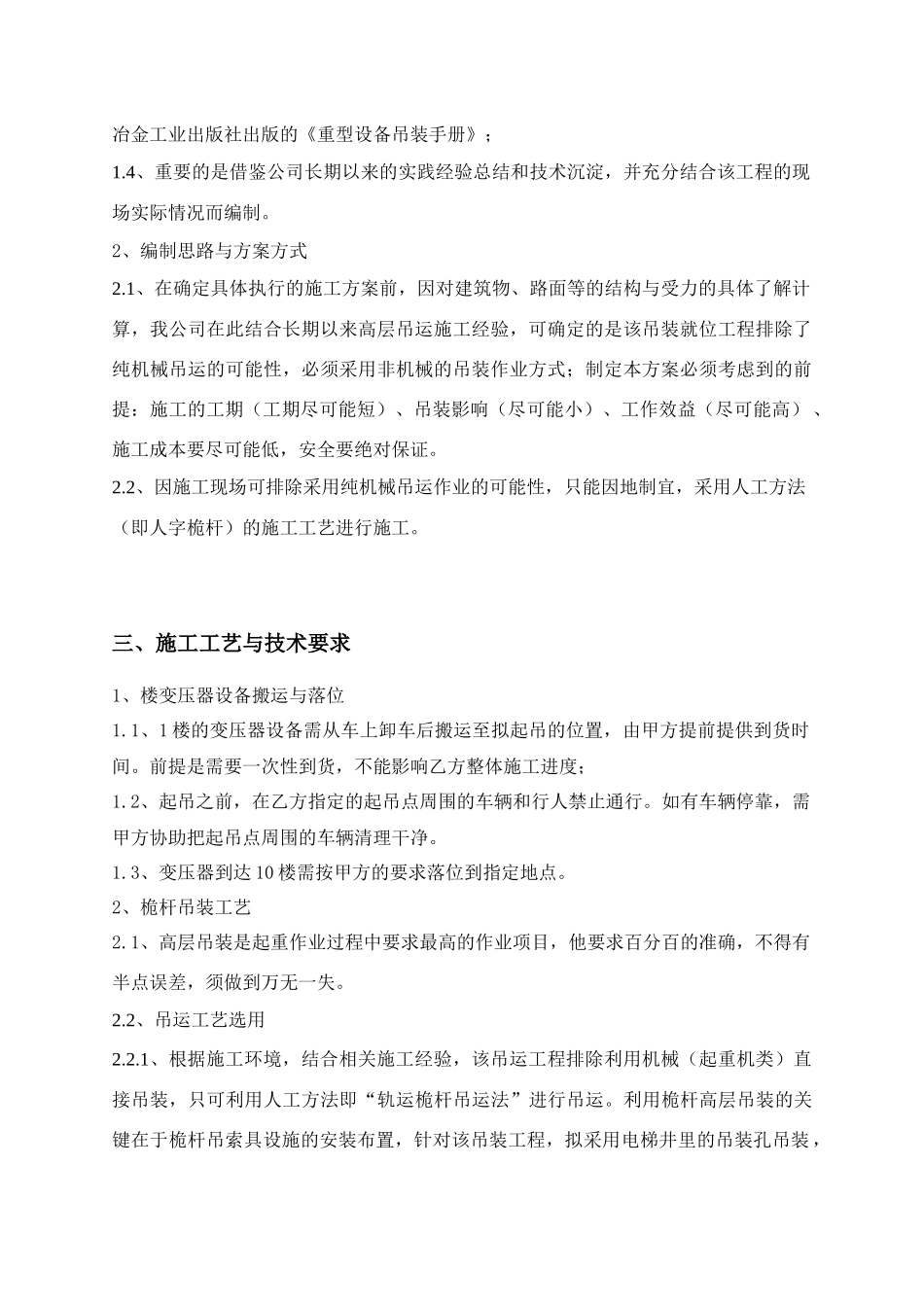

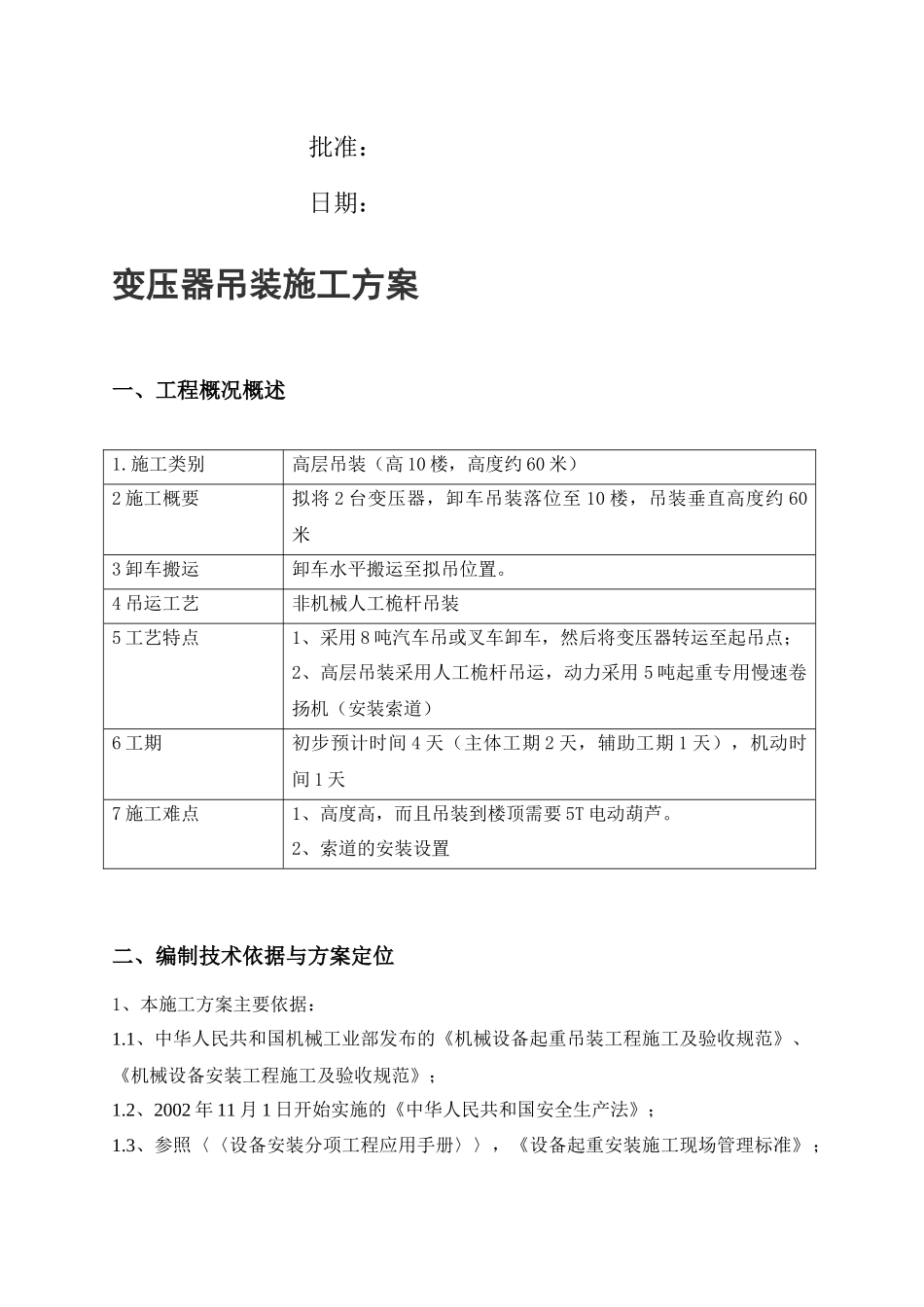

纬博动力变压器吊装方案编制：审核：批准：日期：变压器吊装施工方案一、工程概况概述1.施工类别高层吊装（高10楼，高度约60米）2施工概要拟将2台变压器，卸车吊装落位至10楼，吊装垂直高度约60米3卸车搬运卸车水平搬运至拟吊位置。4吊运工艺非机械人工桅杆吊装5工艺特点1、采用8吨汽车吊或叉车卸车，然后将变压器转运至起吊点；2、高层吊装采用人工桅杆吊运，动力采用5吨起重专用慢速卷扬机（安装索道）6工期初步预计时间4天（主体工期2天，辅助工期1天），机动时间1天7施工难点1、高度高，而且吊装到楼顶需要5T电动葫芦。2、索道的安装设置二、编制技术依据与方案定位1、本施工方案主要依据：1.1、中华人民共和国机械工业部发布的《机械设备起重吊装工程施工及验收规范》、《机械设备安装工程施工及验收规范》；1.2、2002年11月1日开始实施的《中华人民共和国安全生产法》；1.3、参照〈〈设备安装分项工程应用手册〉〉，《设备起重安装施工现场管理标准》；冶金工业出版社出版的《重型设备吊装手册》；1.4、重要的是借鉴公司长期以来的实践经验总结和技术沉淀，并充分结合该工程的现场实际情况而编制。2、编制思路与方案方式2.1、在确定具体执行的施工方案前，因对建筑物、路面等的结构与受力的具体了解计算，我公司在此结合长期以来高层吊运施工经验，可确定的是该吊装就位工程排除了纯机械吊运的可能性，必须采用非机械的吊装作业方式；制定本方案必须考虑到的前提：施工的工期（工期尽可能短）、吊装影响（尽可能小）、工作效益（尽可能高）、施工成本要尽可能低，安全要绝对保证。2.2、因施工现场可排除采用纯机械吊运作业的可能性，只能因地制宜，采用人工方法（即人字桅杆）的施工工艺进行施工。三、施工工艺与技术要求1、楼变压器设备搬运与落位1.1、1楼的变压器设备需从车上卸车后搬运至拟起吊的位置，由甲方提前提供到货时间。前提是需要一次性到货，不能影响乙方整体施工进度；1.2、起吊之前，在乙方指定的起吊点周围的车辆和行人禁止通行。如有车辆停靠，需甲方协助把起吊点周围的车辆清理干净。1.3、变压器到达10楼需按甲方的要求落位到指定地点。2、桅杆吊装工艺2.1、高层吊装是起重作业过程中要求最高的作业项目，他要求百分百的准确，不得有半点误差，须做到万无一失。2.2、吊运工艺选用2.2.1、根据施工环境，结合相关施工经验，该吊运工程排除利用机械（起重机类）直接吊装，只可利用人工方法即“轨运桅杆吊运法”进行吊运。利用桅杆高层吊装的关键在于桅杆吊索具设施的安装布置，针对该吊装工程，拟采用电梯井里的吊装孔吊装，其次吊装到10楼采用葫芦接到平台进行吊运，它在使用性能上构造比较简单，操作比较容易；占地面积小；对建筑物损害小；而且可以载荷升降；载荷能力大；安全系数高；较为适合该类型吊装。2.2.2、理由：从施工现场目前的实际情况，吊装高度约为60米，一般大型吊车无法达到相应高度，而且越大的吊车对地面的要求就越高。基于此吊装现场，因此不宜采用吊车吊运。3、索道的安装与要求3.1、高层吊装的关键要控制吊运物在空中的左右晃动，一般的处理方法：10楼以下（重量在3吨以内）的用晃绳牵引控制。3.2、运行承重轨道组成主要由钢轨、两端机架、轨间承重支撑受力支架、轨道、紧索器等组成；3.3、安装索道（2根钢丝绳的组成）的关键在于选点，也就是上下两端的固定点要选择合理的位置。3.4、安装索道必须要跟建筑物夹角不小于30°，从而达到设备升上或下降时对建筑物的有效保护，索道的拉力由2台3吨葫芦来作为拉直索道的拉力。在起升的过程中再用两根绳子牵引，来辅助索道完成设备的垂直移动工作，以保证设备平稳的上升。4、技术要求4.1.桅杆（吊索）的选用必须与拟吊装物的质量、性能、规格，吊装的高度等相匹配；4.2.桅杆的安装必须结合施工环境（包含其周围原建筑物的结构与特点）及施工的需要，选择理想的承重受力点进行安装布置；4.3.桅杆的缆风系统必须要均衡合理，其分布不少于6向，夹角不大于35度，严格按照其本身的技术要求进行设置；4.4.轨道的设置应结合实际环境与被承重负荷进行最省力有效的设置，轨间的承重装置需要现场进行对...
