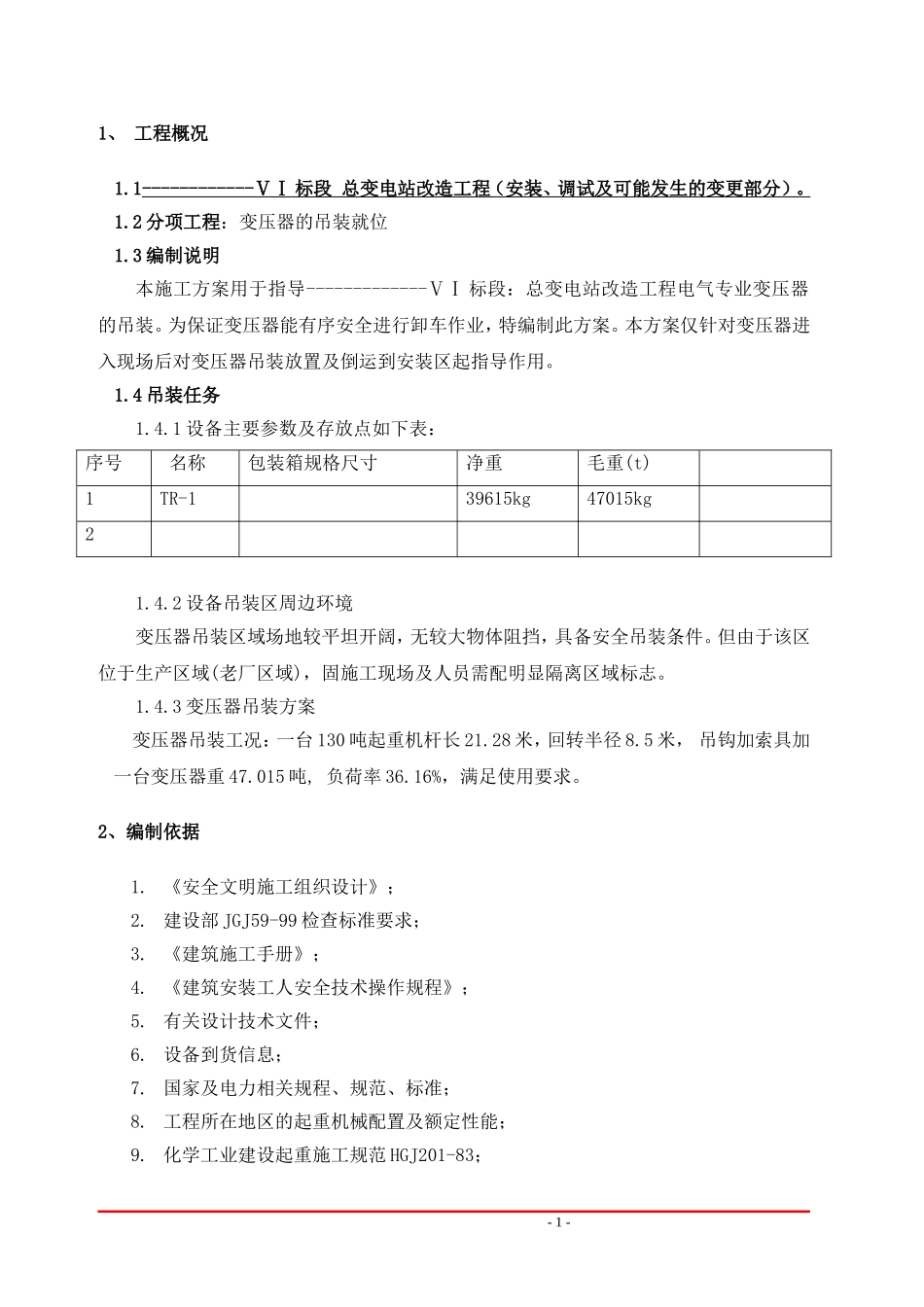

总变电站改造工程变压器吊装方案编制：审核：批准：编制单位：2011年09月28日-1-目录1、工程概况.........................................................12、编制依据.....................................................13、吊装准备工作.................................................24、吊装方法.....................................................45、技术安全要求.................................................56、应急处理计划.................................................77、工机具及材料计划.............................................88、吊装施工人力资源计划.........................................89、参吊人员职责划分.............................................810、应急预案.....................................................9-2-1、工程概况1.1------------ⅤⅠ标段总变电站改造工程（安装、调试及可能发生的变更部分）。1.2分项工程：变压器的吊装就位1.3编制说明本施工方案用于指导-------------ⅤⅠ标段：总变电站改造工程电气专业变压器的吊装。为保证变压器能有序安全进行卸车作业，特编制此方案。本方案仅针对变压器进入现场后对变压器吊装放置及倒运到安装区起指导作用。1.4吊装任务1.4.1设备主要参数及存放点如下表：序号名称包装箱规格尺寸净重毛重(t)1TR-139615kg47015kg21.4.2设备吊装区周边环境变压器吊装区域场地较平坦开阔，无较大物体阻挡，具备安全吊装条件。但由于该区位于生产区域(老厂区域)，固施工现场及人员需配明显隔离区域标志。1.4.3变压器吊装方案变压器吊装工况：一台130吨起重机杆长21.28米，回转半径8.5米，吊钩加索具加一台变压器重47.015吨,负荷率36.16%，满足使用要求。2、编制依据1.《安全文明施工组织设计》；2.建设部JGJ59-99检查标准要求；3.《建筑施工手册》；4.《建筑安装工人安全技术操作规程》；5.有关设计技术文件；6.设备到货信息；7.国家及电力相关规程、规范、标准；8.工程所在地区的起重机械配置及额定性能；9.化学工业建设起重施工规范HGJ201-83；-1-10.设备厂商提供的图纸和相关参数。3、吊装准备工作3.1卸车前准备1.吊装卸车方案已审批合格。2.变压器外形尺寸及重量需在吊装前进行再次确认。3.已对施工班组进行安全、技术交底。4.跳板、警戒线绳、吊索吊环等吊装用具已准备齐全。5.吊车位置及运送设备车辆位置已确认。6.已设立吊装卸车警戒线。7.找好变压器受力点后在进行吊装。8.临时放置变压器的区域整齐的放置枕木。3.2变压器卸车1.吊车和运输车辆的相互位置应在卸车前再次确认，保证吊车的工作半径在许可范围内。并与运行电气设备保持安全距离，设置专人监督。2.变压器卸车的吊装作业中，单台变压器重量最大为47015kg。吊装时，吊装半径8.5m，主臂长度为21.28m，变压器只能单台吊装及卸车。3.考虑到变压器本体较重，且容易对变压器造成损坏。故直接利用变压器的自身吊具进行绑扎吊装下车，后对变压器开箱后再进行倒运至目的地。4.绑扎时选用30T的吊装带2根、25吨卸扣4个，实现对变压器两侧进行绑扎。绑扎时确保吊装带均布重心两侧，同时还要在变压器的两侧拴上溜绳，以防变压器在吊装的过程摆动幅度过大并做好其余附属吊装作业保护，在确认绑扎牢固后起吊。起吊时吊车应缓慢起钩，将变压器吊离车箱底板50mm左右，停止起钩，进行检查。吊装期间派专人指挥时应与吊装指挥密切配合，防止碰到建筑/构筑物。如无问题，继续起钩，将变压器放置在预先定好的维护区域。5.变压器安全下车后，确认变压器吊装的可行性，将吊车进行二次移位。确认变压器上吊装点后，对变压器进行可靠绑扎固定。缓慢起吊至一定高度后，对变压器包装箱底部进行拆除。6.在对变压器本体吊装时，确认变压器上吊点，采用四点均匀受力。拴好吊绳，注意吊绳不要碰变压器本体，以免造成损坏。确认完毕后缓慢起吊。-2-7.由于进入MCC2房间门口有斜坡，应做好门口垫平处理后放上滚杠。将变压器本体，吊装至准备好的滚杠上。缓慢推进MCC2放置区域内，做好防护。8.在吊装时如吊装专业人员认为需要增加保护吊...
