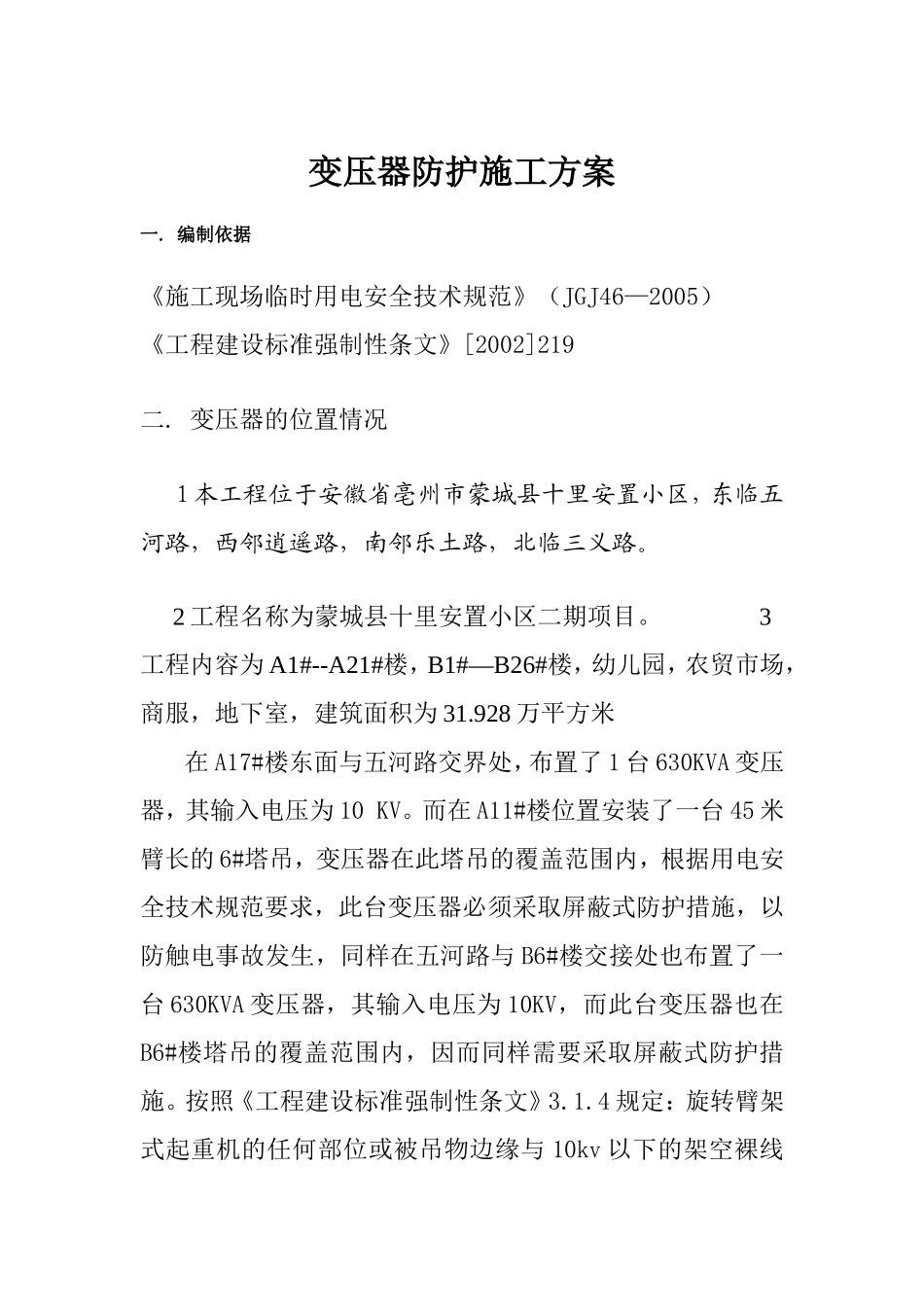

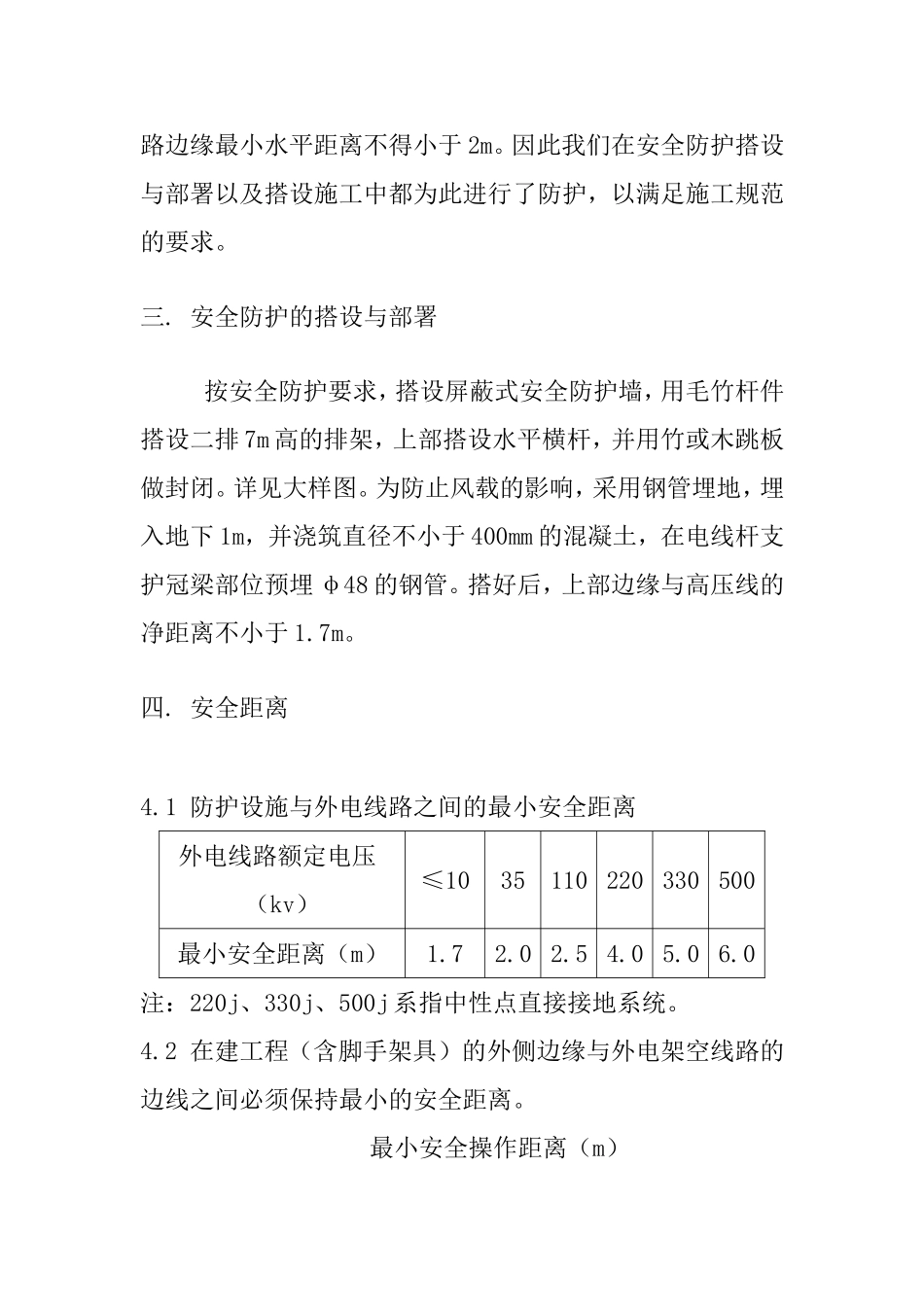

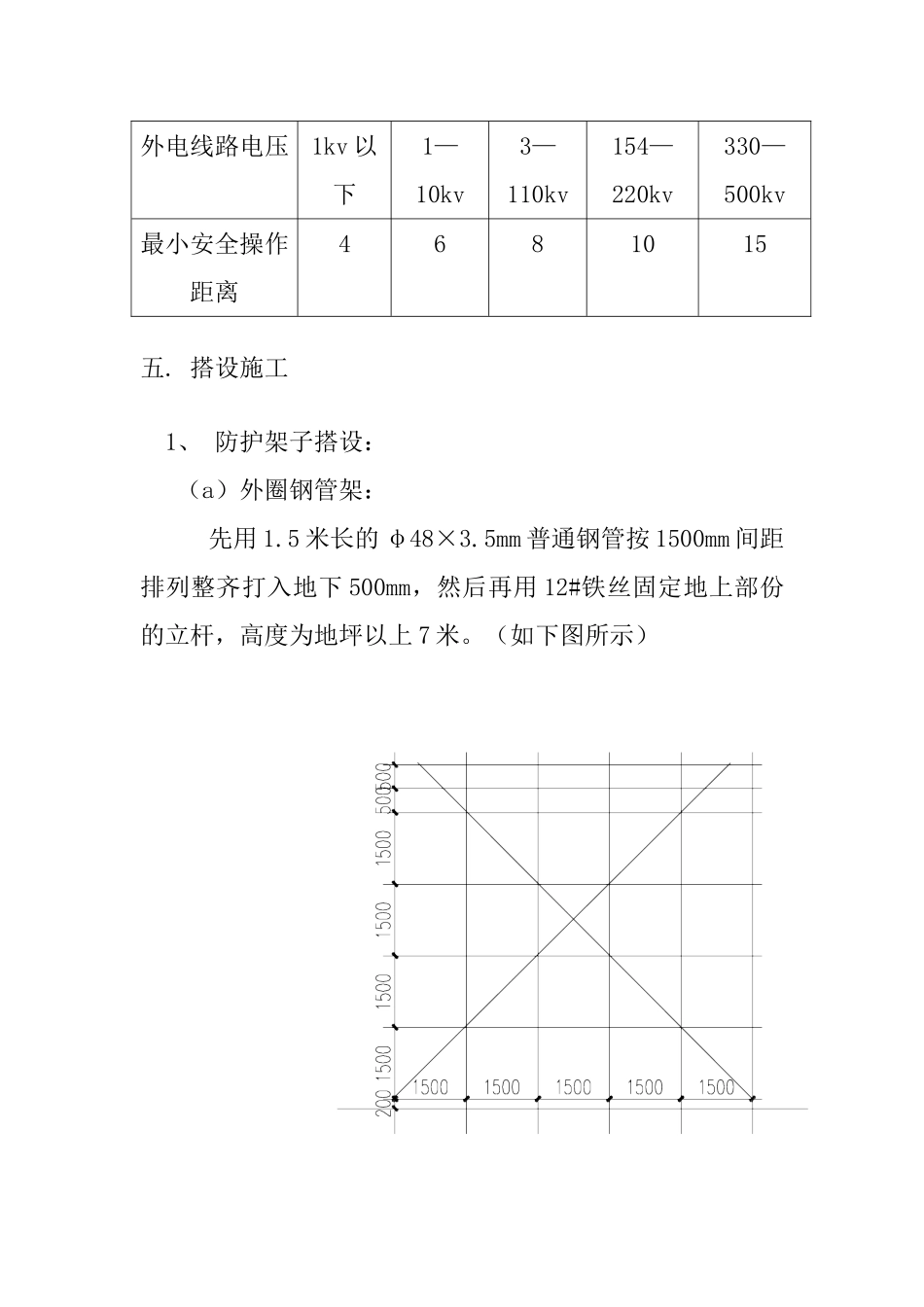

变压器防护施工方案一.编制依据《施工现场临时用电安全技术规范》（JGJ46—2005）《工程建设标准强制性条文》[2002]219二.变压器的位置情况1本工程位于安徽省亳州市蒙城县十里安置小区，东临五河路，西邻逍遥路，南邻乐土路，北临三义路。2工程名称为蒙城县十里安置小区二期项目。3工程内容为A1#--A21#楼，B1#—B26#楼，幼儿园，农贸市场，商服，地下室，建筑面积为31.928万平方米在A17#楼东面与五河路交界处，布置了1台630KVA变压器，其输入电压为10KV。而在A11#楼位置安装了一台45米臂长的6#塔吊，变压器在此塔吊的覆盖范围内，根据用电安全技术规范要求，此台变压器必须采取屏蔽式防护措施，以防触电事故发生，同样在五河路与B6#楼交接处也布置了一台630KVA变压器，其输入电压为10KV，而此台变压器也在B6#楼塔吊的覆盖范围内，因而同样需要采取屏蔽式防护措施。按照《工程建设标准强制性条文》3.1.4规定：旋转臂架式起重机的任何部位或被吊物边缘与10kv以下的架空裸线路边缘最小水平距离不得小于2m。因此我们在安全防护搭设与部署以及搭设施工中都为此进行了防护，以满足施工规范的要求。三.安全防护的搭设与部署按安全防护要求，搭设屏蔽式安全防护墙，用毛竹杆件搭设二排7m高的排架，上部搭设水平横杆，并用竹或木跳板做封闭。详见大样图。为防止风载的影响，采用钢管埋地，埋入地下1m，并浇筑直径不小于400mm的混凝土，在电线杆支护冠梁部位预埋φ48的钢管。搭好后，上部边缘与高压线的净距离不小于1.7m。四.安全距离4.1防护设施与外电线路之间的最小安全距离外电线路额定电压（kv）≤1035110220330500最小安全距离（m）1.72.02.54.05.06.0注：220j、330j、500j系指中性点直接接地系统。4.2在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持最小的安全距离。最小安全操作距离（m）外电线路电压1kv以下1—10kv3—110kv154—220kv330—500kv最小安全操作距离4681015五.搭设施工1、防护架子搭设：（a）外圈钢管架：先用1.5米长的φ48×3.5mm普通钢管按1500mm间距排列整齐打入地下500mm，然后再用12#铁丝固定地上部份的立杆，高度为地坪以上7米。（如下图所示）横杆采用毛竹按1500mm步距，用12#铁丝固定于立杆上，再搭设剪刀撑进行加固。2、防护顶棚：根据安全用电规范以及防止高空坠物，采取两层防护以保证电压器的安全。第一层防护距高压线横担2.5米的高度，用水平毛竹网架（间距1000mm×1000mm）固定于立杆之上，再采用木方加密（间距300mm），木方上铺模板。第二层防护距高压线横担2米的高度，用水平毛竹网架（间距1000mm×1000mm）固定于立杆之上，再采用木方加密（间距300mm），木方上满铺木跳板，以保证高空坠物不能穿透此层防护顶棚。六.防雷接地做法先用1根φ12镀锌圆钢将所有钢管立杆焊接一圈，然后将此防雷引下线焊接到1根40×40的角钢（打入地下不小于2500mm深）做成的接地极。用电阻测试仪测量接地电阻，电阻值应小于4欧姆.七.安全防护7.1在搭设时，应有电气工程技术人员或专职安全人员负责监护。7.2在上部水平毛竹上油漆红黄色标志和悬挂醒目的警示牌。7.3不得在防护上搭载和负重。7.4夜间从事施工时，必须设置足够的照明，并设专人看护防护架，防止意外事件的发生。7.5防护架不得与高压电线杆拉接。绳头不得搭在高压线上。7.6防护架上至少做两处保护接地，其接地电阻值不大于4Ω。7.7地面以上2m内做全封闭屏障防护，周边设醒目警示标志牌，夜间设红色警示灯。7.8搭设时的毛竹必须干燥，雨天禁止搭设架体，铁丝不得上下抛掷，必须互相传递。7.9操作人员登高作业必须系好安全带，穿防滑鞋。
