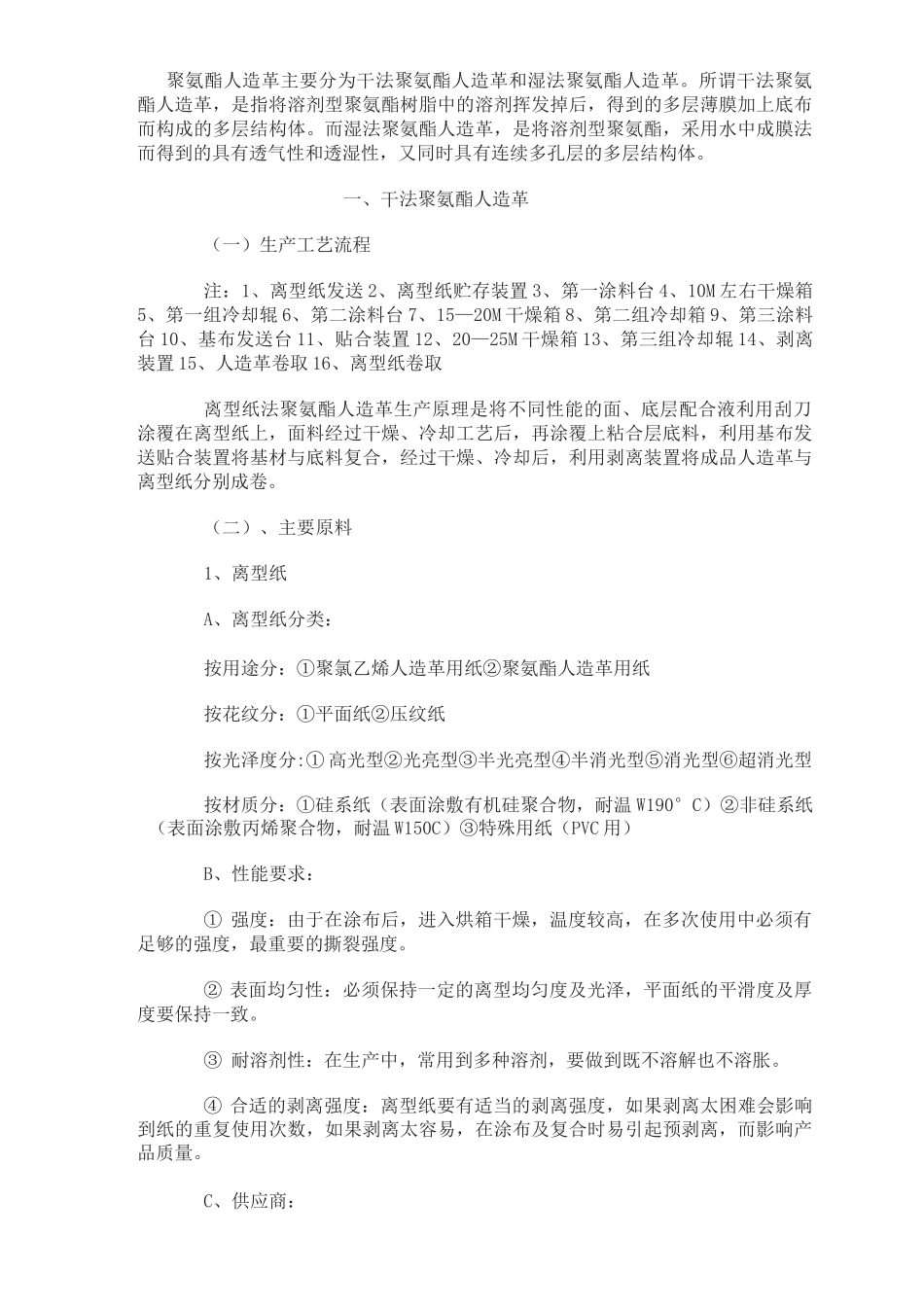

聚氨酯人造革主要分为干法聚氨酯人造革和湿法聚氨酯人造革
所谓干法聚氨酯人造革，是指将溶剂型聚氨酯树脂中的溶剂挥发掉后，得到的多层薄膜加上底布而构成的多层结构体
而湿法聚氨酯人造革，是将溶剂型聚氨酯，采用水中成膜法而得到的具有透气性和透湿性，又同时具有连续多孔层的多层结构体
一、干法聚氨酯人造革（一）生产工艺流程注：1、离型纸发送 2、离型纸贮存装置 3、第一涂料台 4、10M 左右干燥箱5、第一组冷却辊 6、第二涂料台 7、15—20M 干燥箱 8、第二组冷却箱 9、第三涂料台 10、基布发送台 11、贴合装置 12、20—25M 干燥箱 13、第三组冷却辊 14、剥离装置 15、人造革卷取 16、离型纸卷取离型纸法聚氨酯人造革生产原理是将不同性能的面、底层配合液利用刮刀涂覆在离型纸上，面料经过干燥、冷却工艺后，再涂覆上粘合层底料，利用基布发送贴合装置将基材与底料复合，经过干燥、冷却后，利用剥离装置将成品人造革与离型纸分别成卷
（二）、主要原料1、离型纸A、离型纸分类：按用途分：①聚氯乙烯人造革用纸②聚氨酯人造革用纸按花纹分：①平面纸②压纹纸按光泽度分:① 高光型②光亮型③半光亮型④半消光型⑤消光型⑥超消光型按材质分：①硅系纸（表面涂敷有机硅聚合物，耐温 W190°C）②非硅系纸（表面涂敷丙烯聚合物，耐温 W150C）③特殊用纸（PVC 用）B、性能要求：① 强度：由于在涂布后，进入烘箱干燥，温度较高，在多次使用中必须有足够的强度，最重要的撕裂强度
② 表面均匀性：必须保持一定的离型均匀度及光泽，平面纸的平滑度及厚度要保持一致
③ 耐溶剂性：在生产中，常用到多种溶剂，要做到既不溶解也不溶胀
④ 合适的剥离强度：离型纸要有适当的剥离强度，如果剥离太困难会影响到纸的重复使用次数，如果剥离太容易，在涂布及复合时易引起预剥离，而影响产品质量

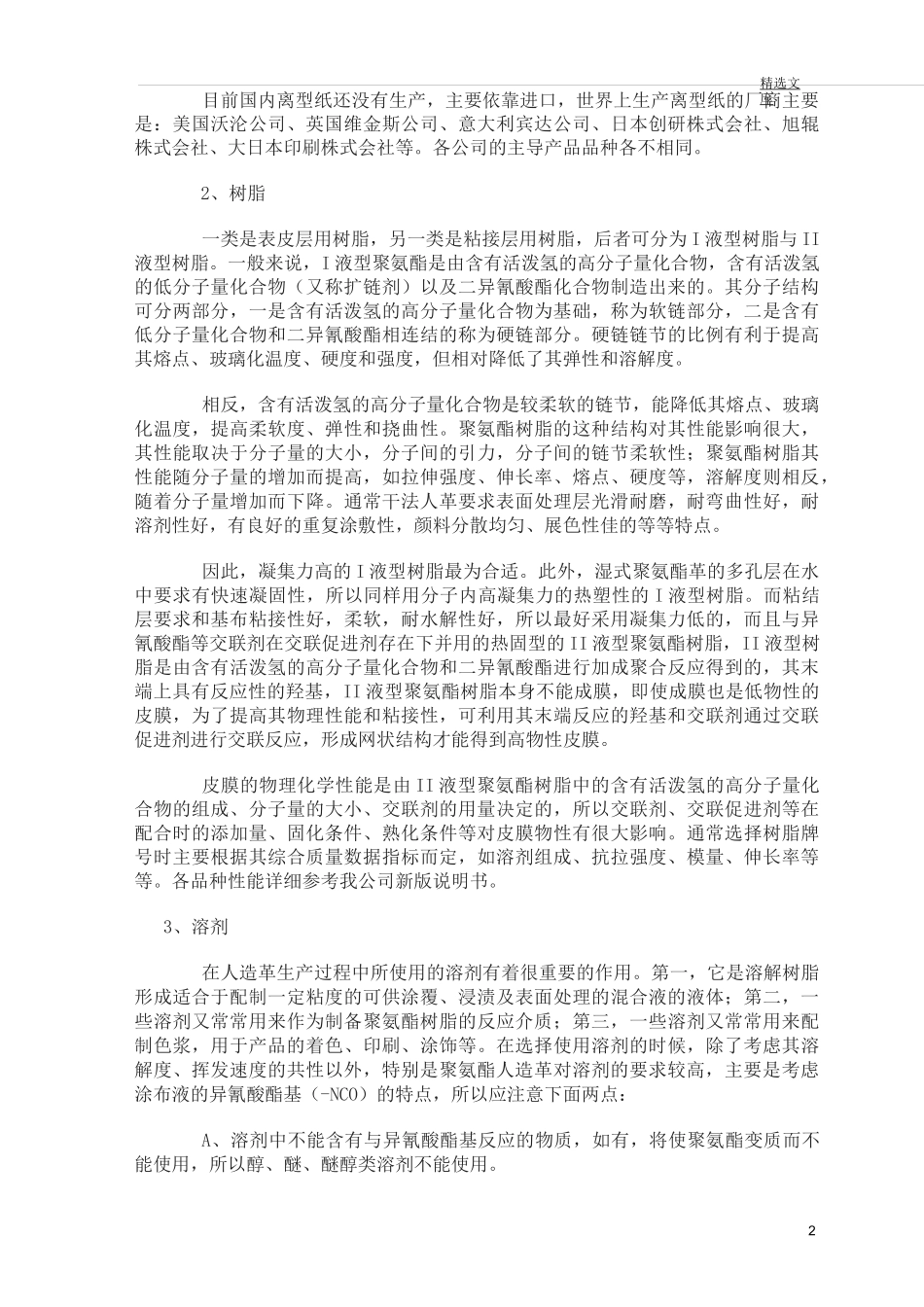

C、供应商：精选文库2目前国内离型纸还没
