例题-第四章 电力系统潮流的计算机计算VIP专享

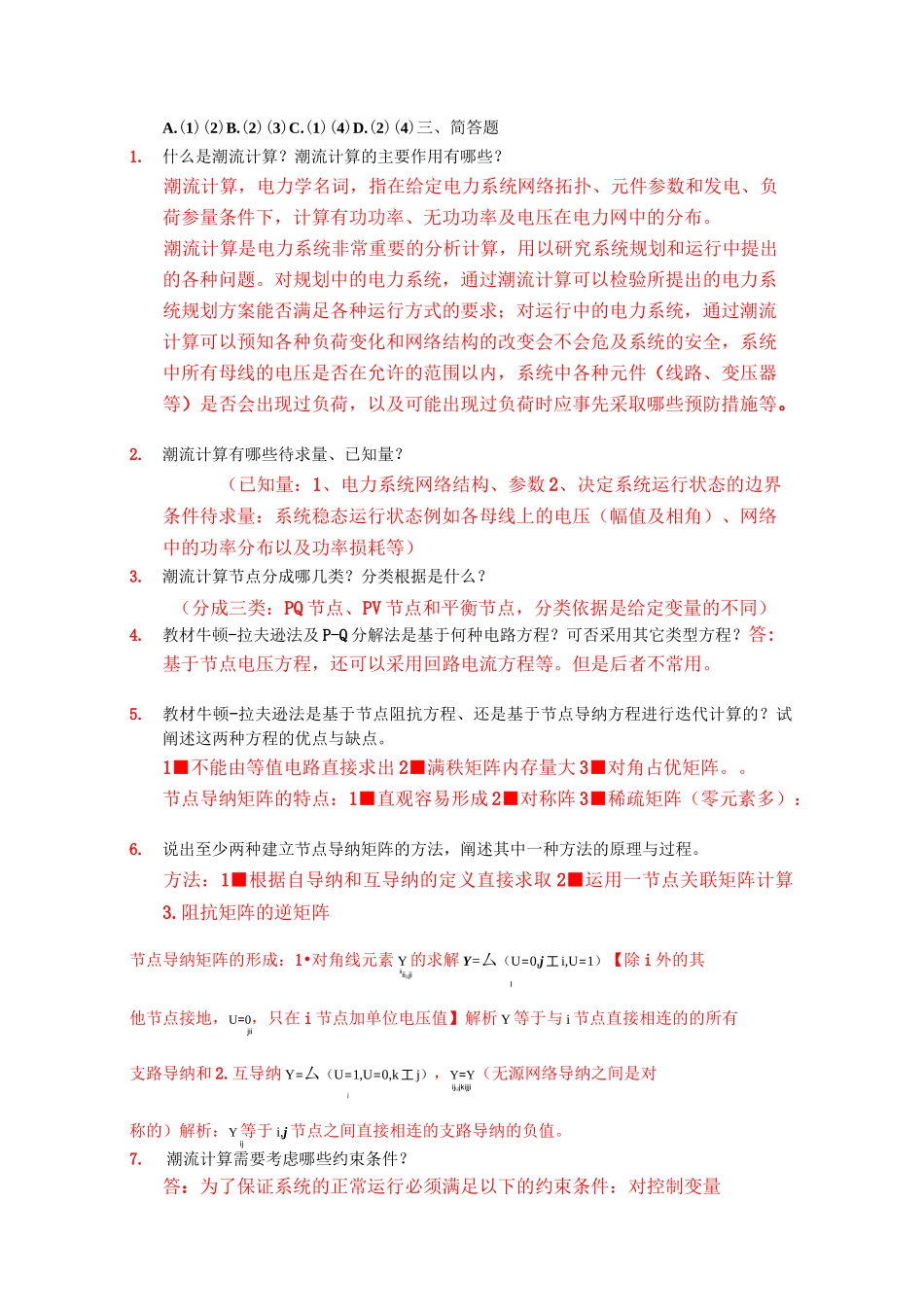

第 4 章复杂电力系统的潮流计算一、填空题1.____________________________________________________________________用计算机进行潮流计算时，按照给定量的不同，可将电力系统节点分为节点、节点、节点三大类，其中，节点数目最多，节点数目很少、可有可无，节点至少要有一个。二、选择题1. 若在两个节点 i、j 之间增加一条支路，则下列关于节点导纳矩阵的说法正确的是（）A. 阶数增加 1B. 节点 i 的自导纳不变C. 节点 i、j 间的互导纳发生变化D. 节点 j 的自导纳不变2. 若从节点 i 引出一条对地支路，则下列关于节点导纳矩阵的说法正确的是（）A. 阶数增加 1B. 节点 i 的自导纳发生变化C. 节点 i 和其余节点间的互导纳均发生变化D. 节点导纳矩阵的所有元素均不变3. 若从两个节点 i、j 之间切除掉一条支路，则下列关于节点导纳矩阵的说法正确的是（）A. 阶数减少 1B. 节点 i、j 间的互导纳一定变为 0C. 节点 i、j 间的互导纳发生变化，但不一定变为 0D. 节点 i、j 的自导纳均不变4. 若网络中增加一个节点 k,且增加一条节点 i 与之相连的支路，则下列关于节点导纳矩阵的说法正确的是（）（1）阶数增加 1（2）节点 k 的自导纳等于题干中所述支路的导纳（3）节点 i 的自导纳等于题干中所述支路的导纳（4）节点 i、k 间的互导纳等于题干中所述支路的导纳A.(1)(2)B.(2)(3)C.(1)(4)D.(2)(4)三、简答题1.什么是潮流计算？潮流计算的主要作用有哪些？潮流计算，电力学名词，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。潮流计算是电力系统非常重要的分析计算，用以研究系统规划和运行中提出的各种问题。对规划中的电力系统，通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内，系统中各种元件（线路、变压器等）是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等。2.潮流计算有哪些待求量、已知量？（已知量：1、电力系统网络结构、参数 2、决定系统运行状态的边界条件待求量：系统稳态运行状态例如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等）3.潮流计算节点分成哪几类？分类根据是什么？（分成三类：PQ 节点、PV 节点和平...
