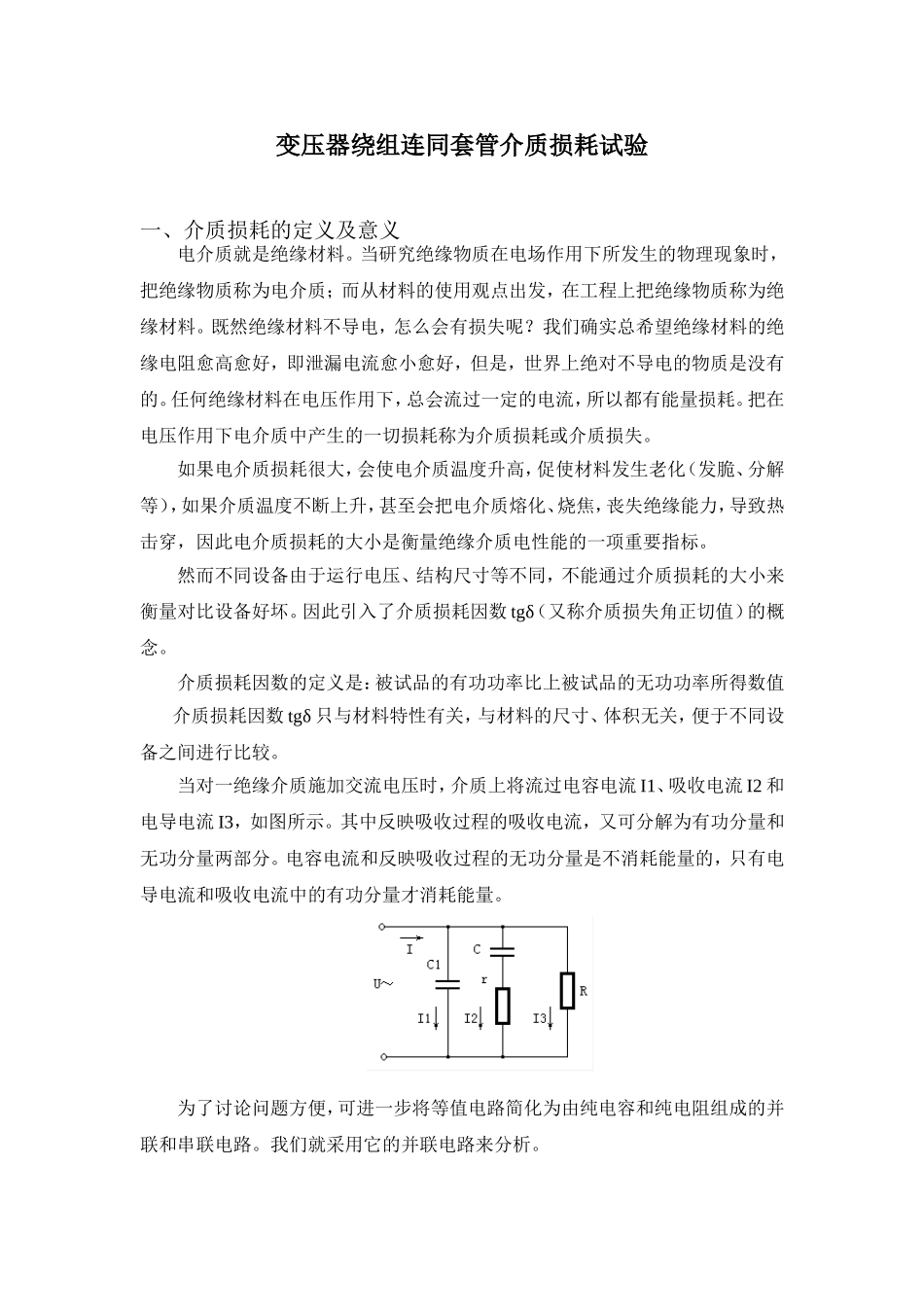

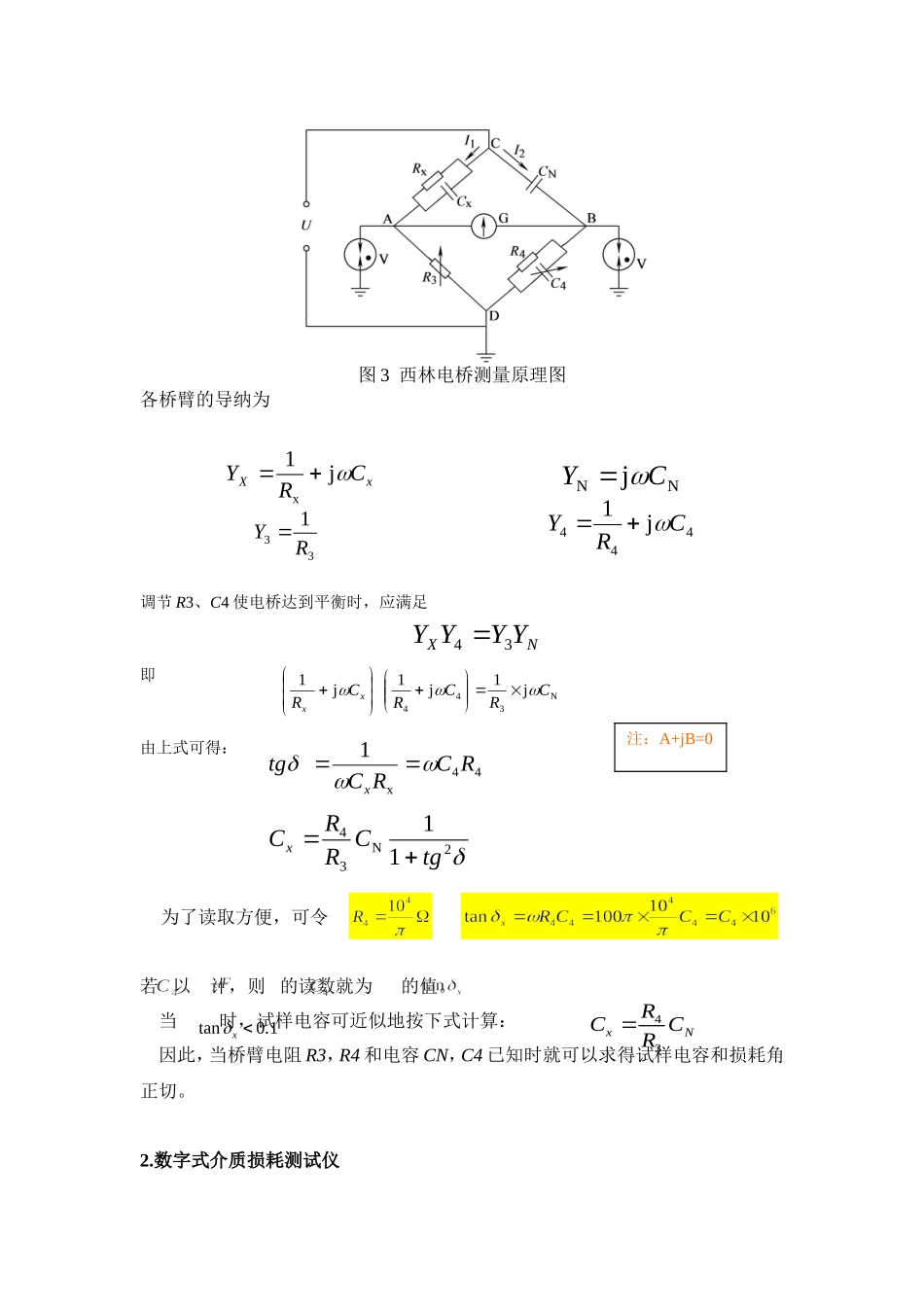

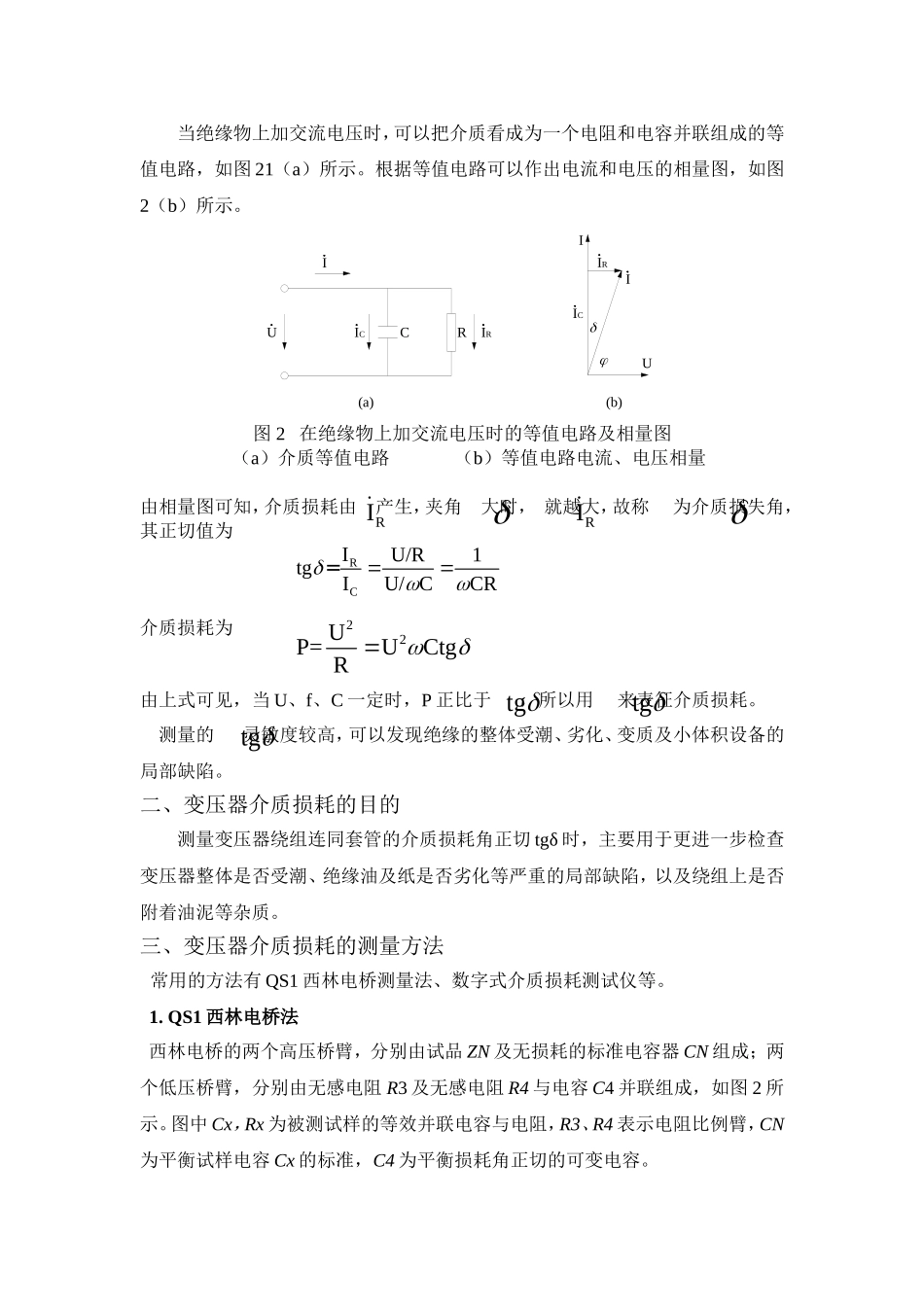

变压器绕组连同套管介质损耗试验一、介质损耗的定义及意义电介质就是绝缘材料。当研究绝缘物质在电场作用下所发生的物理现象时，把绝缘物质称为电介质；而从材料的使用观点出发，在工程上把绝缘物质称为绝缘材料。既然绝缘材料不导电，怎么会有损失呢？我们确实总希望绝缘材料的绝缘电阻愈高愈好，即泄漏电流愈小愈好，但是，世界上绝对不导电的物质是没有的。任何绝缘材料在电压作用下，总会流过一定的电流，所以都有能量损耗。把在电压作用下电介质中产生的一切损耗称为介质损耗或介质损失。如果电介质损耗很大，会使电介质温度升高，促使材料发生老化（发脆、分解等），如果介质温度不断上升，甚至会把电介质熔化、烧焦，丧失绝缘能力，导致热击穿，因此电介质损耗的大小是衡量绝缘介质电性能的一项重要指标。然而不同设备由于运行电压、结构尺寸等不同，不能通过介质损耗的大小来衡量对比设备好坏。因此引入了介质损耗因数tgδ（又称介质损失角正切值）的概念。介质损耗因数的定义是：被试品的有功功率比上被试品的无功功率所得数值介质损耗因数tgδ只与材料特性有关，与材料的尺寸、体积无关，便于不同设备之间进行比较。当对一绝缘介质施加交流电压时，介质上将流过电容电流I1、吸收电流I2和电导电流I3，如图所示。其中反映吸收过程的吸收电流，又可分解为有功分量和无功分量两部分。电容电流和反映吸收过程的无功分量是不消耗能量的，只有电导电流和吸收电流中的有功分量才消耗能量。为了讨论问题方便，可进一步将等值电路简化为由纯电容和纯电阻组成的并联和串联电路。我们就采用它的并联电路来分析。当绝缘物上加交流电压时，可以把介质看成为一个电阻和电容并联组成的等值电路，如图21（a）所示。根据等值电路可以作出电流和电压的相量图，如图2（b）所示。UIUIICRCIRIRIIC(a)(b)图2在绝缘物上加交流电压时的等值电路及相量图（a）介质等值电路（b）等值电路电流、电压相量由相量图可知，介质损耗由产生，夹角大时，就越大，故称为介质损失角，其正切值为介质损耗为由上式可见，当U、f、C一定时，P正比于，所以用来表征介质损耗。测量的灵敏度较高，可以发现绝缘的整体受潮、劣化、变质及小体积设备的局部缺陷。二、变压器介质损耗的目的测量变压器绕组连同套管的介质损耗角正切tgδ时，主要用于更进一步检查变压器整体是否受潮、绝缘油及纸是否劣化等严重的局部缺陷，以及绕组上是否附着油泥等杂质。三、变压器介质损耗的测量方法常用的方法有QS1西林电桥测量法、数字式介质损耗测试仪等。1.QS1西林电桥法西林电桥的两个高压桥臂，分别由试品ZN及无损耗的标准电容器CN组成；两个低压桥臂，分别由无感电阻R3及无感电阻R4与电容C4并联组成，如图2所示。图中Cx，Rx为被测试样的等效并联电容与电阻，R3、R4表示电阻比例臂，CN为平衡试样电容Cx的标准，C4为平衡损耗角正切的可变电容。RCIU/R1tgIU/CCR=22UP=UCtgRRIRItgtgtg图3西林电桥测量原理图各桥臂的导纳为调节R3、C4使电桥达到平衡时，应满足即由上式可得：为了读取方便，可令则若以计，则的读数就为的值。当时，试样电容可近似地按下式计算：因此，当桥臂电阻R3，R4和电容CN，C4已知时就可以求得试样电容和损耗角正切。2.数字式介质损耗测试仪xXCRYj1xNNjCY331RY444j1CRYNXYYYY34N344j1j1j1CRCRCRxx44x1RCRCtgx2N3411tgCRRCx43xNRCCRtan0.1x注：A+jB=0数字式介损测试仪基本测量原理是基于传统西林电桥的原理基础上，测量系统通过标准侧R4和被试侧R3分别将流过标准电容器和被试品的电流信号进行高速同步采样，经模数（A/D）转换装置测量得到两组信号波形数据，再经计算处理中心分析，分别得出标准侧和被试侧正弦信号的幅值、相位关系，从而计算出被试品的电容量及介损值。智能型电桥的测量回路还是一个桥体，如下图所示。图4智能型电桥原理图R3、R4两端的电压经过A/D采样送到计算机，求得:试品阻抗：进一步计算可得：介损值可通过测量Ux与Un之间的相位计算得出tgδ值。测量相位的方法有很...
