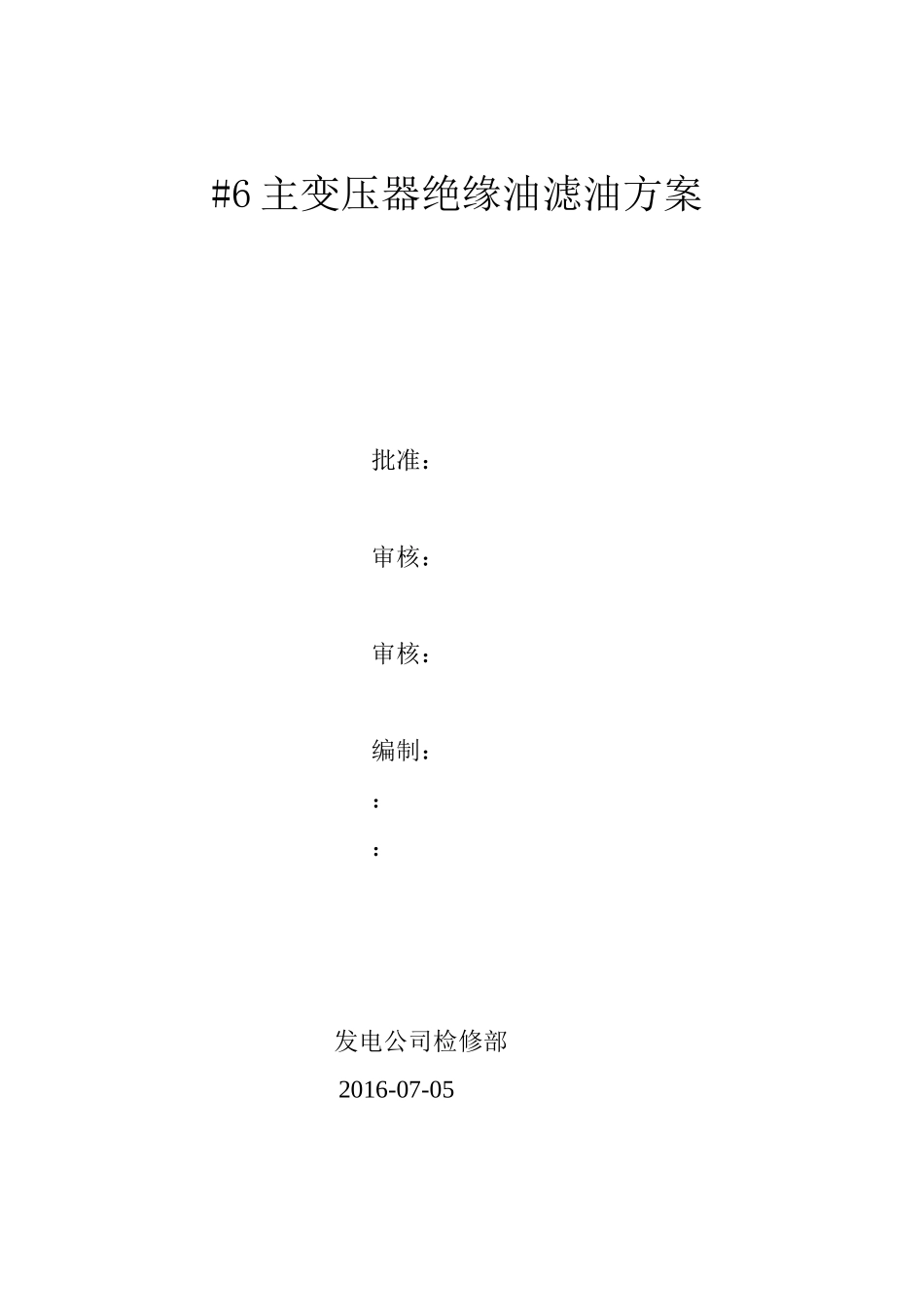

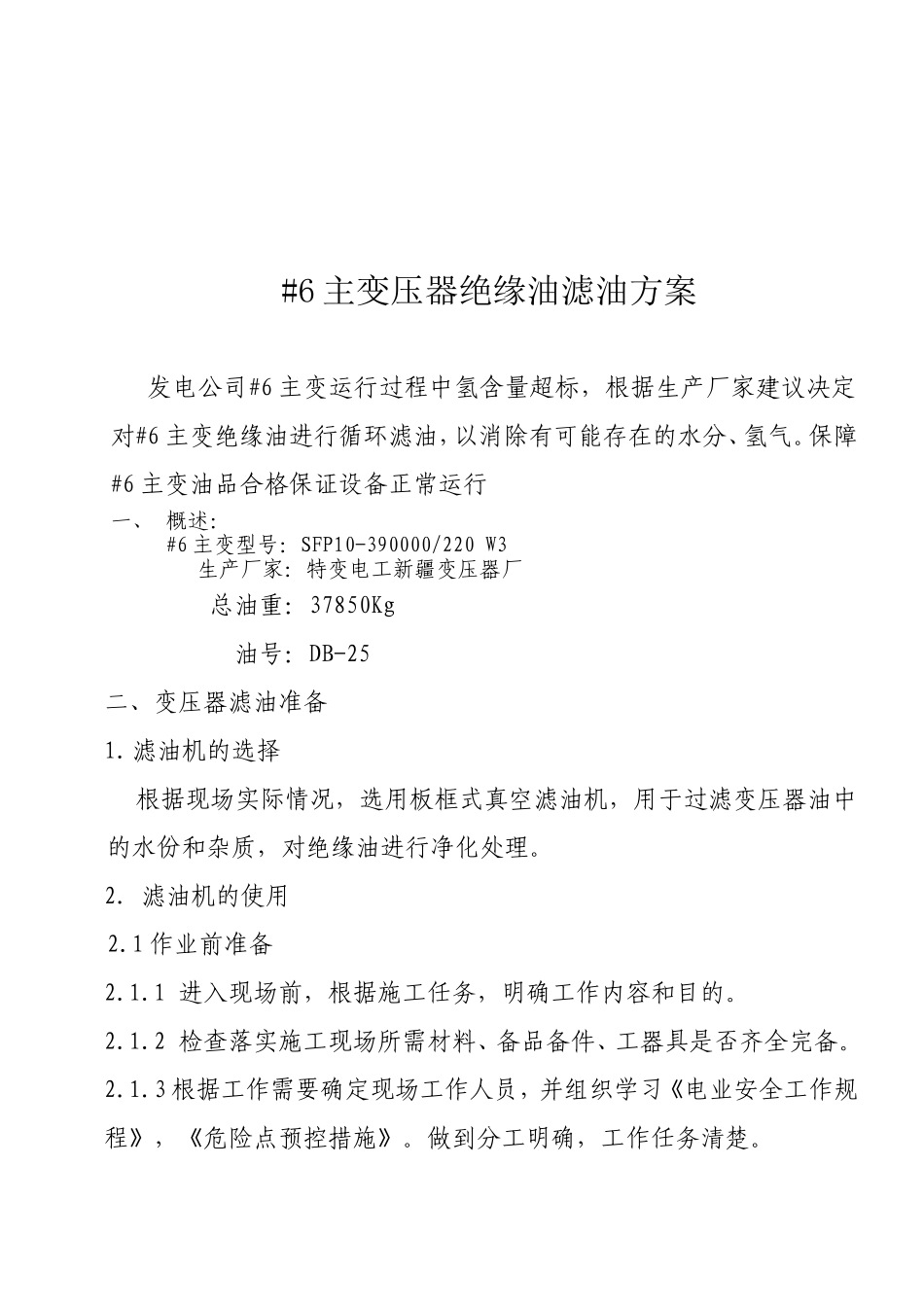

#6主变压器绝缘油滤油方案批准：审核：审核：编制：：：发电公司检修部2016-07-05#6主变压器绝缘油滤油方案发电公司#6主变运行过程中氢含量超标，根据生产厂家建议决定对#6主变绝缘油进行循环滤油，以消除有可能存在的水分、氢气。保障#6主变油品合格保证设备正常运行一、概述：#6主变型号：SFP10-390000/220W3生产厂家：特变电工新疆变压器厂总油重：37850Kg油号：DB-25二、变压器滤油准备1.滤油机的选择根据现场实际情况，选用板框式真空滤油机，用于过滤变压器油中的水份和杂质，对绝缘油进行净化处理。2.滤油机的使用2.1作业前准备2.1.1进入现场前，根据施工任务，明确工作内容和目的。2.1.2检查落实施工现场所需材料、备品备件、工器具是否齐全完备。2.1.3根据工作需要确定现场工作人员，并组织学习《电业安全工作规程》，《危险点预控措施》。做到分工明确，工作任务清楚。2.2作业人员要求2.2.1工作人员精神状态应良好。2.2.2具备必要的电器知识并经《安规》考试合格。2.2.3严格执行工作规程，严禁违反现场工作规程，明确危险点（源）。2.3备品备件、材料及工器具序号内容标准数量单位1板框式真空滤油机合格１台2敞口桶清洁无杂质２个3电源线合格１盘4螺丝刀１把5板子8寸、12寸２把6塑料钢丝管30米7绝缘胶布／１盒8取样瓶５００mL2个9法兰１个2.4危险点分析现场空间复杂三相电源烟火、明火跑油、漏油5滤油机着火2.5安全措施2.5.1与周围带电设备保持足够的安全距离，在停电围栏区内工作。2.5.2滤油机接三相电源时，应保证刀闸负荷开关合适，严禁刀闸电源过载。2.5.3工作区内严禁明火、烟火。2.5.4滤油时必须有专人看护，防止跑油。2.5.5监视滤油机，滤油机加热器，防止滤油机过热着火三.具体作业步骤3.1检查设备滤油机安放平稳，润滑油正常，阀门开闭正常，设备备用。3.2安装法兰、进出油管。安装牢固，防止跑油。在电动机启动之前，首先必须将塑料管和排油口、注油口连接好，被使用的管子应事先检查，不应有堵塞和漏泄现象。3.3检查电动机电动机正确的运转方向是油泵盖上用红漆箭头所示的方向，不能反转。3.4接线正确接线，防止触电，发热。3.5滤油操作开始前应有熟习设备操作人员对参加人员进行培训讲解，以免损坏设备或发生事故。3.6接通电源应将电机外壳用电线接地，防止电机绝缘不良而发生事故。接通电动机电源使滤油机正常工作，经过循环滤油达到标准。3.7滤油标准经过多便次的循环滤油，取油样化验直至油品参数合格。滤油油温控制在50℃-70℃3.8停机滤油结束后关闭电源、关闭阀门。四、紧急情况处理1、漏油检查发现有漏油迹象，立即关闭变压器放油口阀门，停止滤油机运行。检查原因排除故障。2、油着火立即关闭变压器放油口阀门，停止滤油机运行，扑救着火部位（使用现场灭火器、干沙）。3、滤油机着火停止滤油机运行，切断滤油机电源、关闭变压器放油口阀门，扑救着火部位。五、现场配置灭火安全器具灭火器6具、消防掀2把、消防沙六、工作人员值班要求1,、熟习现场滤油系统、滤油机的使用2、熟习紧急情况的处理方法3、每半小时全面检查一次，并记录清楚4、密切关顾滤油管路泄露情况、滤油机加热温度5、严禁脱岗、睡岗、玩忽职守
