吊篮构造及工作原理

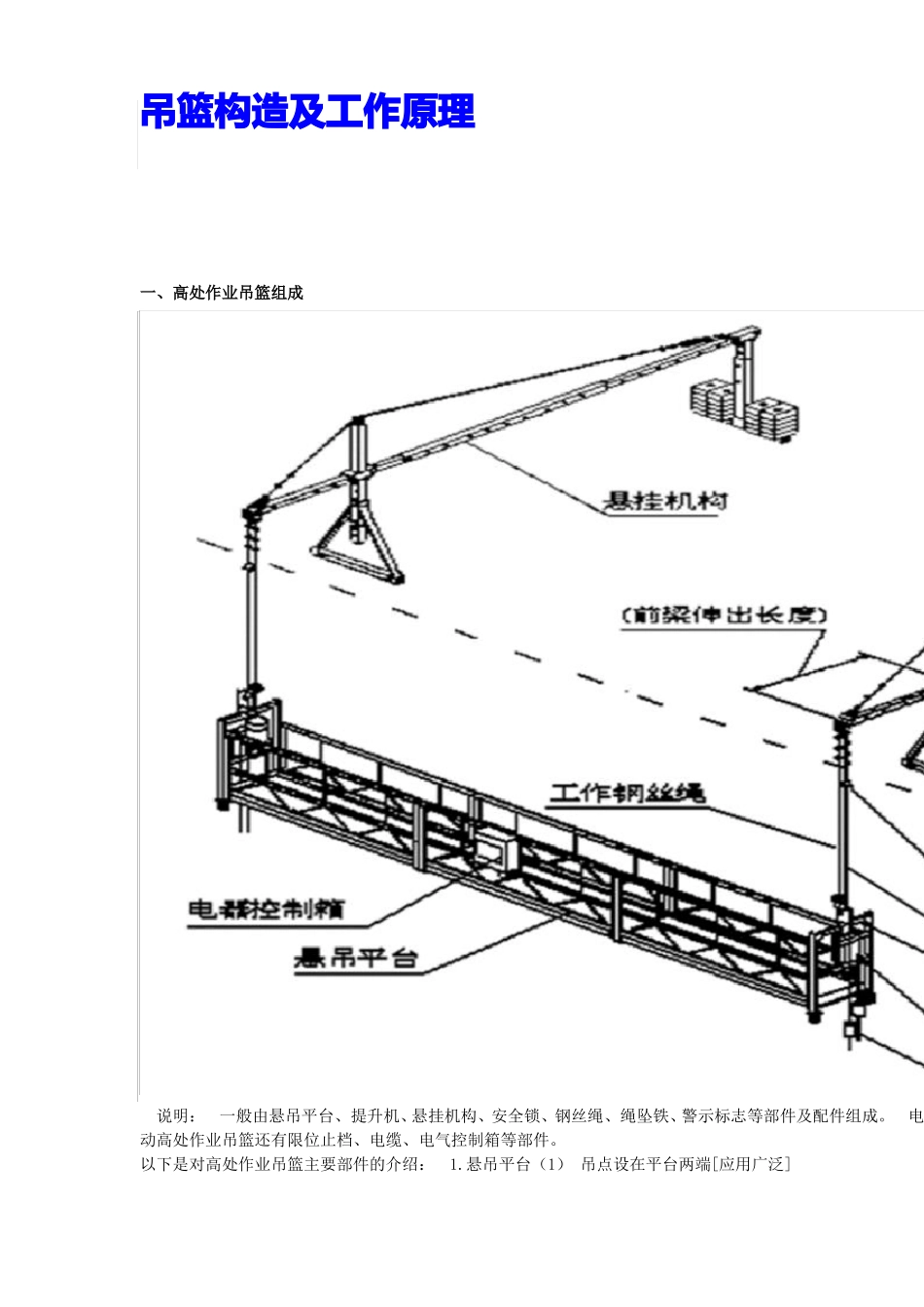

吊篮构造及工作原理一、高处作业吊篮组成说明：一般由悬吊平台、提升机、悬挂机构、安全锁、钢丝绳、绳坠铁、警示标志等部件及配件组成。电动高处作业吊篮还有限位止档、电缆、电气控制箱等部件。以下是对高处作业吊篮主要部件的介绍：1.悬吊平台（1） 吊点设在平台两端[应用广泛]（2）吊点设在外侧面[用于平台较长或空间受限制的场合]2. 特殊悬吊平台 (1)单吊点平台(2)圆形平台(3)多层平台(4)转角平台3.悬吊平台的安装技术要求(1)悬吊平台四周应装有固定式安全护栏，护栏应设有腹杆，工作面的护栏高度不应低于0.8 米，其余部位则不应低于 1.1 米，护栏应能承受 100KG 的水平集中荷载。(2)悬吊平台内工作宽度不应小于0.4m，并应设置防滑底板，底板有效面积不小于0.25m2/ 人,底板排水孔最大为 10mm。(3)悬吊平台底部四周应设有高度不小于150mm 挡脚板，挡脚板与底板间隙不大于5mm。(4)悬吊平台在工作中的纵向倾斜角度不应大于8°。(5)悬吊平台上应醒目地注明额定载重量及注意事项。(6)悬吊平台上应设有操纵用按钮开关，操纵系统应灵敏可靠。(7)悬吊平台应设有靠墙轮，或导向装置，或缓冲装置。4.提升机（1）提升机的分类A 卷扬式 [缠绕式 ]B 爬升式 [摩擦式 ]两者区别：平台升降时，爬升式提升机不收卷或释放钢丝绳，它是靠绳轮与钢丝间产生的摩擦力。二、提升机的结构及工作原理一般同电动机、制动器、减速机、绳轮（或卷筒）和压绳机等构成。 (1) 卷扬式提升机 1) 结构及工作原理通过卷筒收钢丝绳或释放钢丝绳，使悬吊平台得以升降。主要由电动机、卷筒、制动器、减速器、导向轮等构成。为吊篮上下运动的核心部件，控制上下位置及速度提升机一般使用闸瓦式制动器，通电张开2) 卷扬式提升机安全技术要求①禁止使用摩擦传动、带传动和离合器。②每个吊点必须设置独立的钢丝绳。③必须设手动升降机构。④必须设限位保护装置。⑤必须配主制动器和后备制动器。⑥卷筒两侧缘高度高小最外层钢丝绳高度，超出量≥2.5 倍钢丝绳直径。⑦钢丝绳固定装置安全可靠，易于检查。在卷筒上的最小圈数≥3，此时能承受 1.25 倍钢丝绳拉力。⑧必须设备钢丝绳防松装置。⑨钢丝绳在卷筒上应排列整齐。⑩滑轮最小卷绕直径不小于钢绳丝直径的 15 倍；滑轮槽深度不应小于钢丝绳直径的 1.5 倍；滑轮上应设有防止钢丝绳脱槽装置，该装置与滑轮最外缘的间隙，不得超过钢丝绳直径的1/5。(2)爬升式提升机1)分类与原理：按钢丝绳的缠绕方式不同可分...
