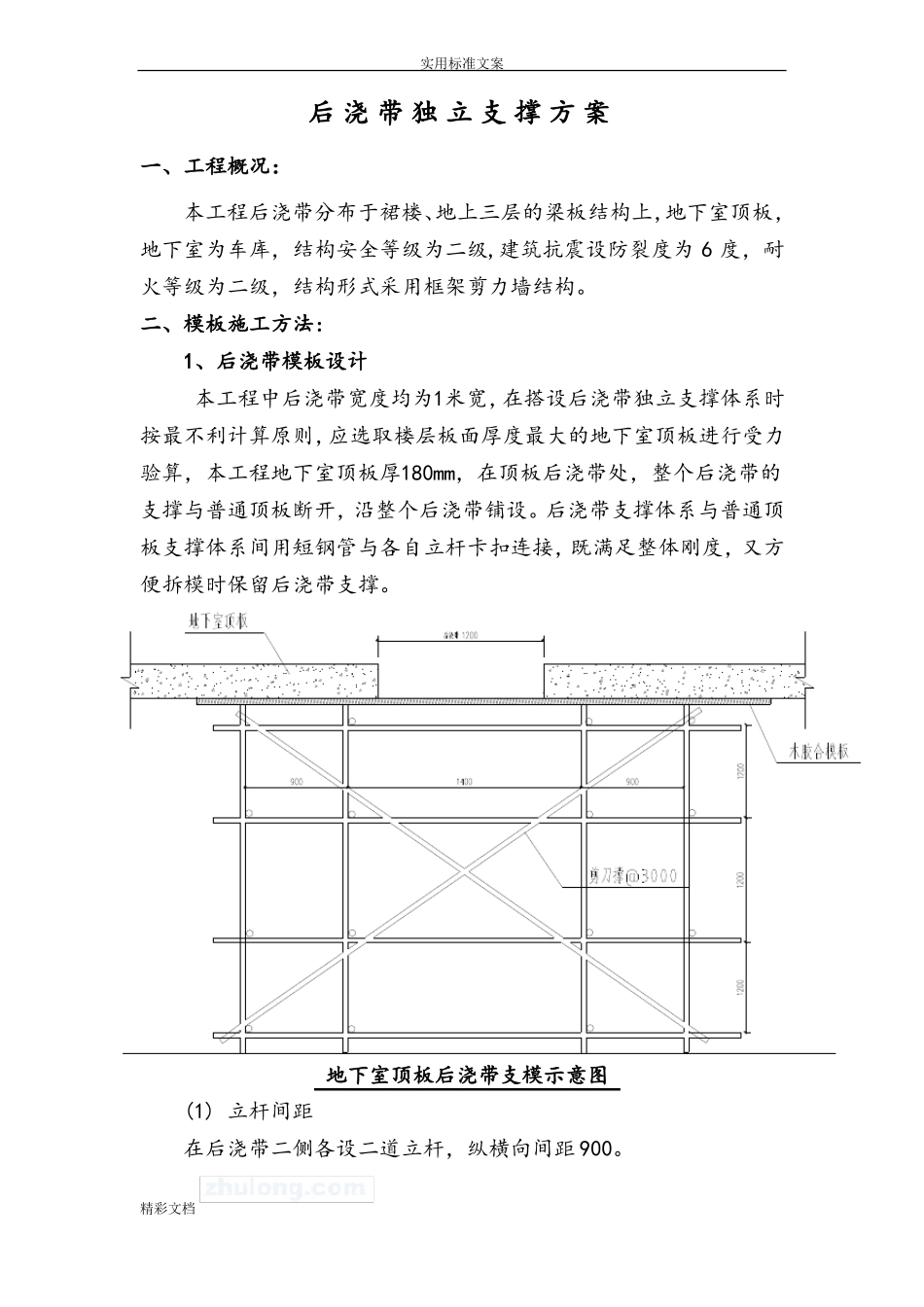

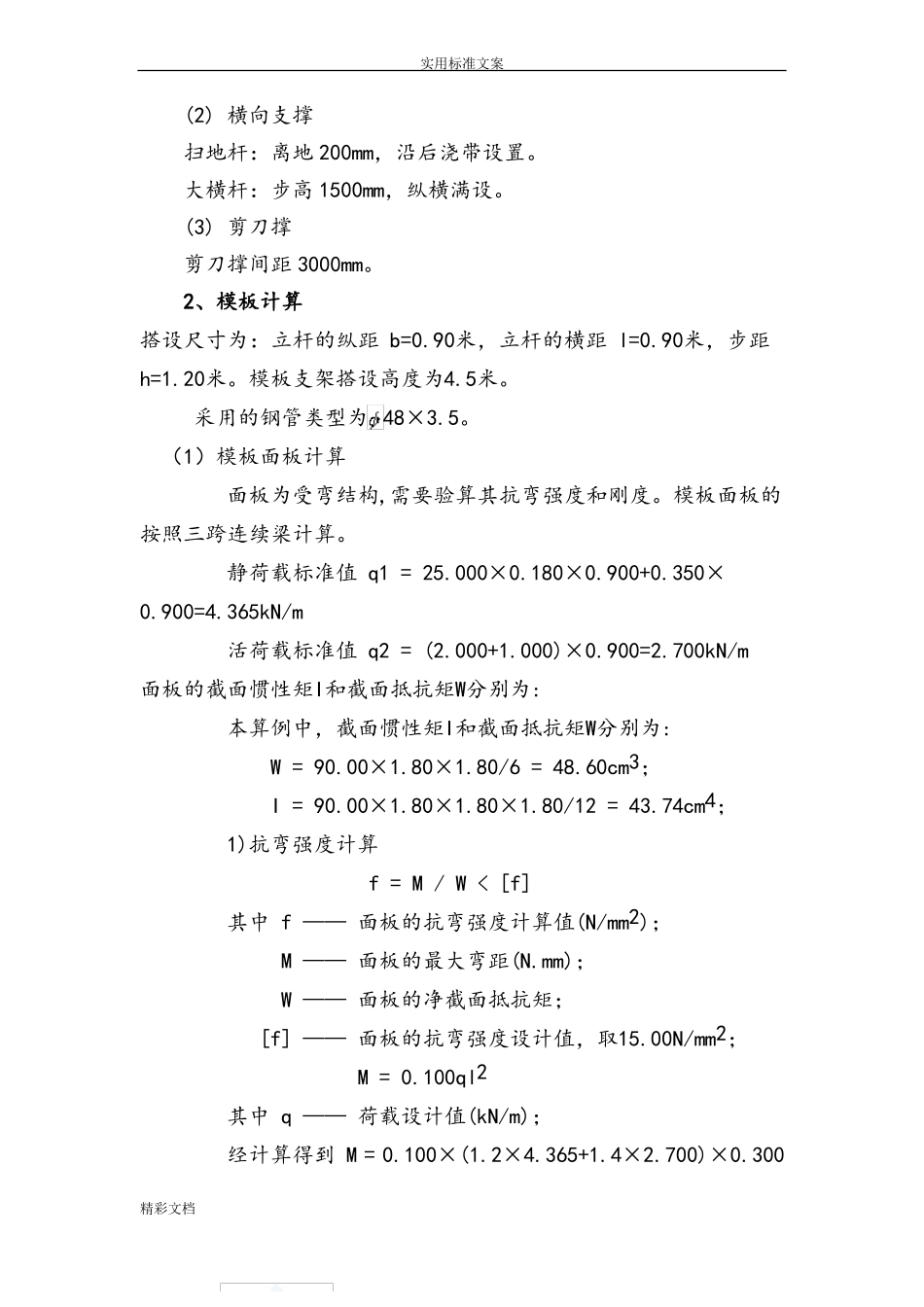

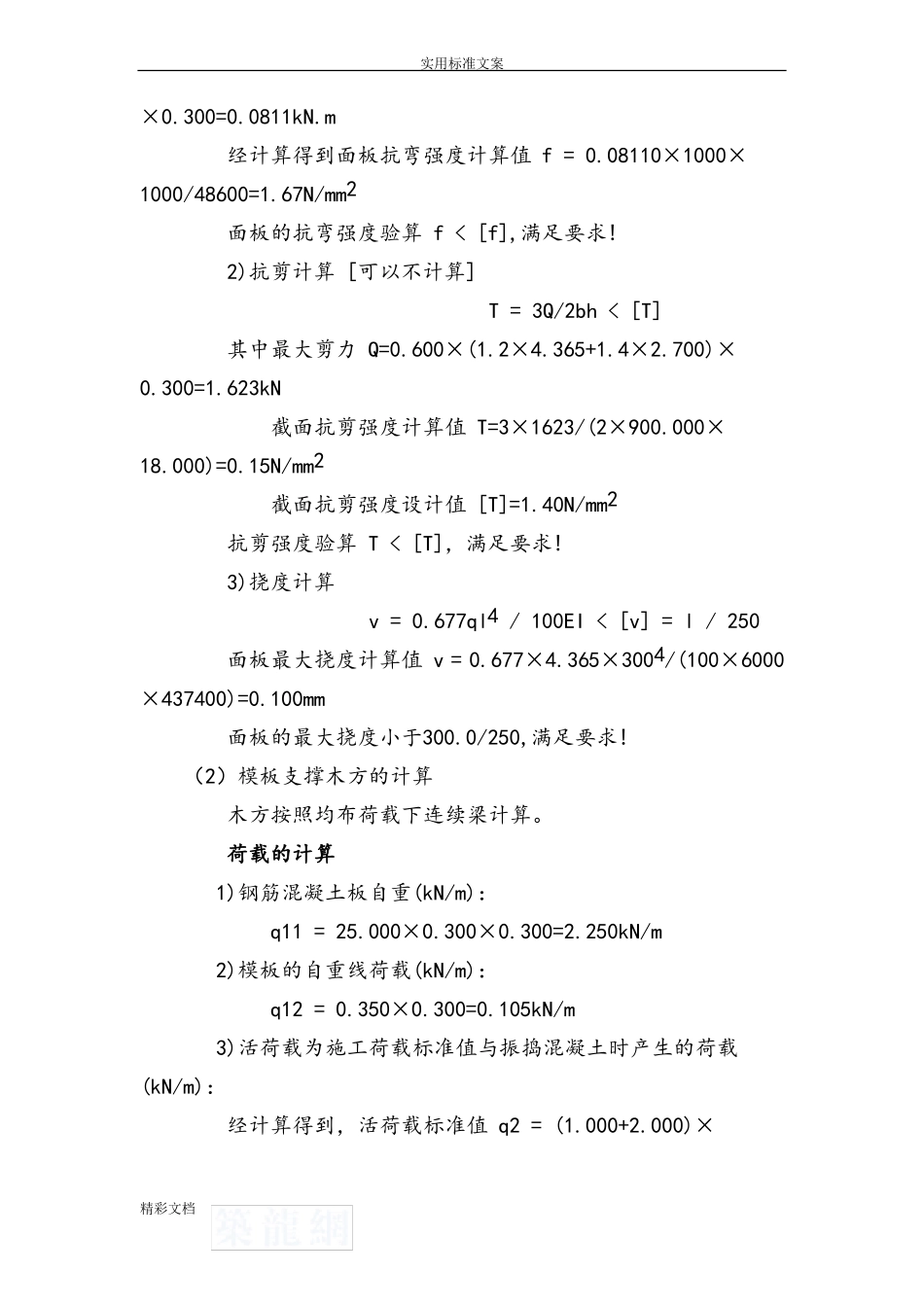

实用标准文案后 浇 带 独 立 支 撑 方 案一、工程概况:本工程后浇带分布于裙楼、地上三层的梁板结构上,地下室顶板,地下室为车库,结构安全等级为二级,建筑抗震设防裂度为 6 度,耐火等级为二级,结构形式采用框架剪力墙结构。二、模板施工方法:1、后浇带模板设计本工程中后浇带宽度均为1米宽,在搭设后浇带独立支撑体系时按最不利计算原则,应选取楼层板面厚度最大的地下室顶板进行受力验算,本工程地下室顶板厚180mm,在顶板后浇带处,整个后浇带的支撑与普通顶板断开,沿整个后浇带铺设。后浇带支撑体系与普通顶板支撑体系间用短钢管与各自立杆卡扣连接,既满足整体刚度,又方便拆模时保留后浇带支撑。地下室顶板后浇带支模示意图(1) 立杆间距在后浇带二侧各设二道立杆,纵横向间距 900。精彩文档实用标准文案(2) 横向支撑扫地杆:离地 200mm,沿后浇带设置。大横杆:步高 1500mm,纵横满设。(3) 剪刀撑剪刀撑间距 3000mm。2、模板计算搭设尺寸为:立杆的纵距 b=0.90米,立杆的横距 l=0.90米,步距h=1.20米。模板支架搭设高度为4.5米。采用的钢管类型为 48×3.5。(1)模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。静荷载标准值 q1 = 25.000×0.180×0.900+0.350×0.900=4.365kN/m活荷载标准值 q2 = (2.000+1.000)×0.900=2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为: W = 90.00×1.80×1.80/6 = 48.60cm3; I = 90.00×1.80×1.80×1.80/12 = 43.74cm4; 1)抗弯强度计算 f = M / W < [f]其中 f —— 面板的抗弯强度计算值(N/mm2); M —— 面板的最大弯距(N.mm); W —— 面板的净截面抵抗矩; [f] —— 面板的抗弯强度设计值,取15.00N/mm2; M = 0.100ql2其中 q —— 荷载设计值(kN/m);经计算得到 M = 0.100×(1.2×4.365+1.4×2.700)×0.300精彩文档实用标准文案×0.300=0.0811kN.m经计算得到面板抗弯强度计算值 f = 0.08110×1000×1000/48600=1.67N/mm2面板的抗弯强度验算 f < [f],满足要求! 2)抗剪计算 [可以不计算] T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×4.365+1.4×2.700)×0.300=1.623kN截面抗剪强度计算值 T=3×1623/(2×900.000×18.000)=0.15N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T],满足要求! 3)挠度计算 v = 0...
