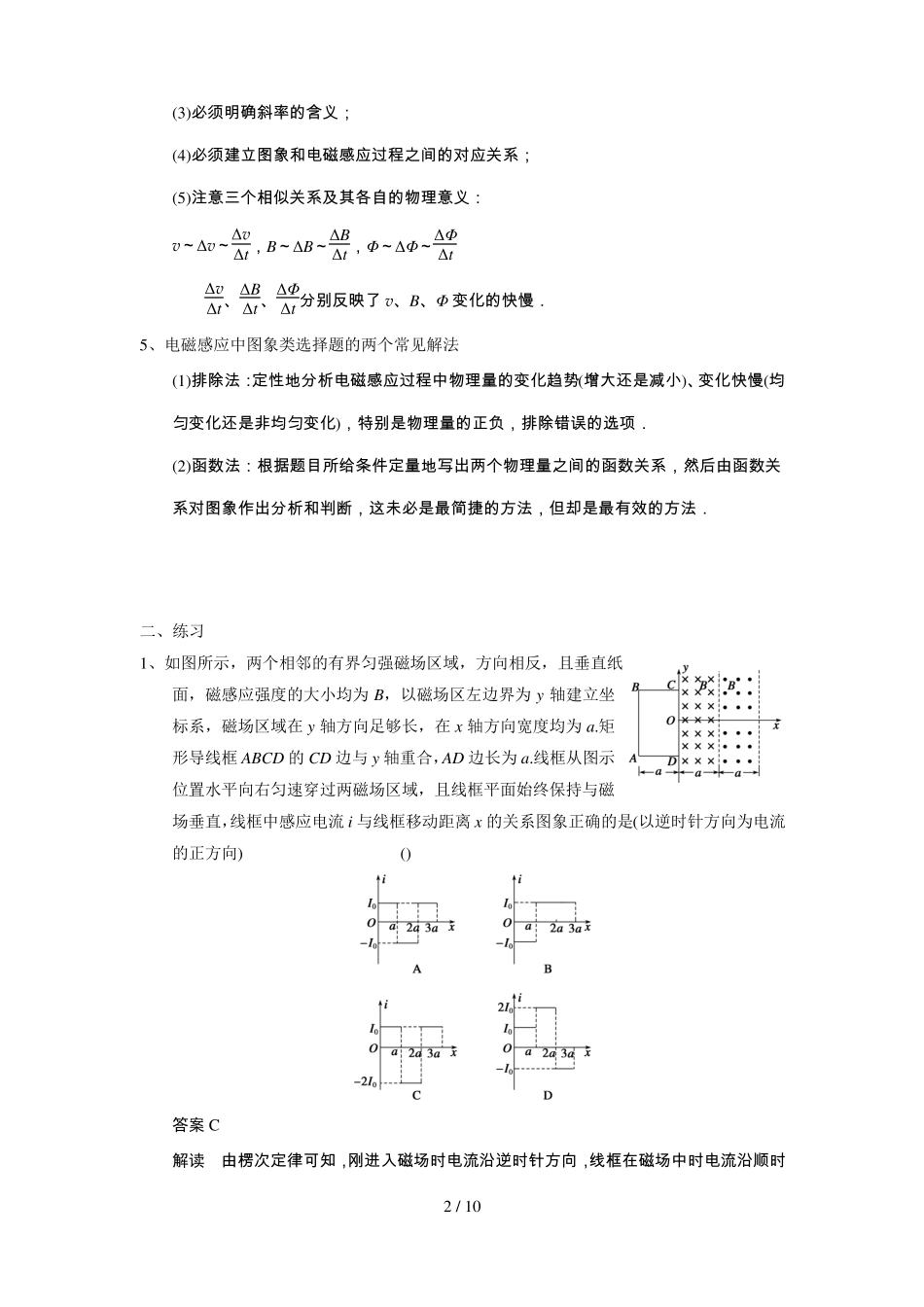

电磁感应中的图象问题一、基础知识1、图象类型(1)随时间变化的图象如 B－t 图象、Φ－t 图象、E－t 图象和 i－t 图象．(2)随位移 x 变化的图象如 E－x 图象和 i－x 图象．2、问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量．(3)利用给出的图象判断或画出新的图象.理解1、题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量；(3)根据图象定量计算．2、解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3、解决图象问题的一般步骤(1)明确图象的种类，即是 B－t 图象还是 Φ－t 图象，或者是 E－t 图象、I－t 图象等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等．(6)画出图象或判断图象．4、对图象的认识，应注意以下几方面(1)明确图象所描述的物理意义；(2)必须明确各种“＋”、“－”的含义；1 / 10(3)必须明确斜率的含义；(4)必须建立图象和电磁感应过程之间的对应关系；(5)注意三个相似关系及其各自的物理意义：ΔvΔBΔΦv～Δv～，B～ΔB～，Φ～ΔΦ～ΔtΔtΔtΔvΔBΔΦ、、分别反映了 v、B、Φ 变化的快慢．ΔtΔtΔt5、电磁感应中图象类选择题的两个常见解法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是物理量的正负，排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的方法．二、练习1、如图所示，两个相邻的有界匀强磁场区域，方向相反，且垂直纸面，磁感应强度的大小均为 B，以磁场区左边界为 y 轴建立坐标系，磁场区域在 y 轴方向足够长，在 x 轴方向宽度均为 a.矩形导线框 ABCD 的 CD 边与 y 轴重合，AD 边长为 a.线框从图示位置水平向右匀速穿过两磁场区域，且线框平面始终保持与磁场垂直，线框中感应电流 i 与线框移动距离 x 的关系图象正确的是(以逆时针方向为电流的正方向)()答案 C解读由楞次定律可知，刚进入...
