变压器设备高层吊装方案VIP免费

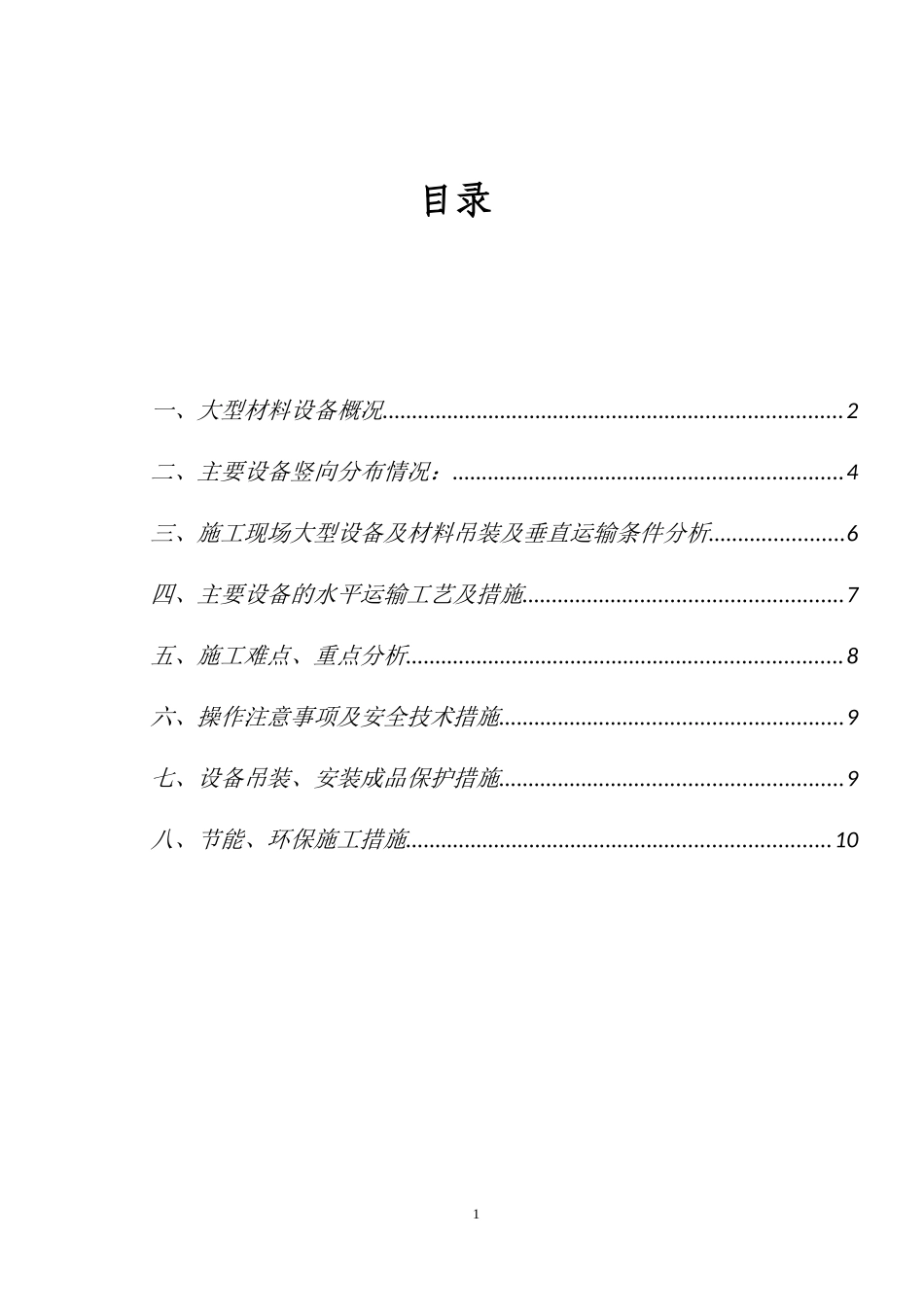

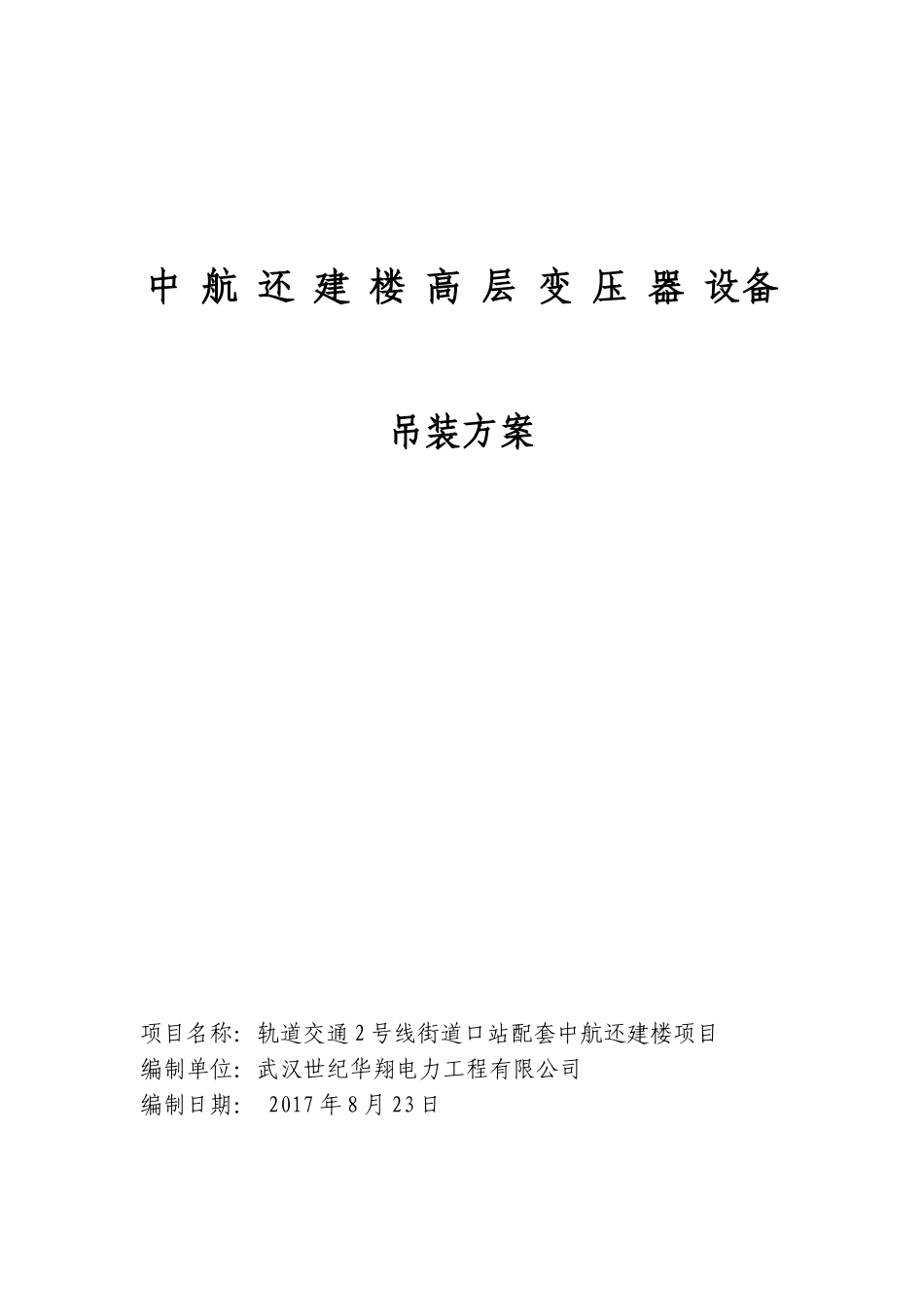

中航还建楼高层变压器设备吊装方案项目名称：轨道交通2号线街道口站配套中航还建楼项目编制单位：武汉世纪华翔电力工程有限公司编制日期：2017年8月23日1目录一、大型材料设备概况..............................................................................2二、主要设备竖向分布情况：..................................................................4三、施工现场大型设备及材料吊装及垂直运输条件分析.......................6四、主要设备的水平运输工艺及措施......................................................7五、施工难点、重点分析..........................................................................8六、操作注意事项及安全技术措施..........................................................9七、设备吊装、安装成品保护措施..........................................................9八、节能、环保施工措施........................................................................102高层变压器吊装方案项目配电工程大型设备主要包括：干式变压器、高压开关柜、低压配电屏、有源谐波补偿柜等。分布区域为地下室一层、24层。最大单件干式变压器重量约4.5吨，最大外形尺寸约为1920×1400×2000。一、大型材料设备概况1.主要大型材料设备分布情况明细表号设备名称主要设计技术参数规格型号单位数量参考外形尺寸长*宽*高参考重量安装位置拟采用的运输及吊装方式备注1干式变压器SCB10-1000台21850×1400×19203500KG3#配电房施工塔吊吊装2高压开关柜KYN28A-12台41820×1400×20004200KG3#配电房施工电梯3低压配电柜SCB-2000台161920×1400×20004500KG3#配电房施工电梯二、主要设备竖向分布情况：32.1主要设备楼层大型设备分布情况：如图：干式变压器SCB10-10002台；低压配电屏16台；高压开关柜4台；26层图1主要设备竖向分布情况表42.124层设备平面分布情况图三、施工现场大型设备及材料吊装及垂直运输条件分析轨道交通2号线街道口站配套中航还建楼项目塔楼±0.00m以上变压器需要吊装，垂直运输工程量大，地下一层变电室变压器通过拖运专用小坦克走地下通道，利用滚杠结合卷扬机进行搬运，同时采取措施对设备基础进行保护，在24层的变压器准备利用施工塔吊吊装，在24层设接料平台并结合手拉葫芦将变压器推入24层，其它高低压配电柜等设备通过施工电梯运输，减少吊装次数。变压器及配电柜吊到24层后搬运通道，详见附图。变压器低压配电屏高压开关柜524层吊装平台示意图：24层吊装接料平台平面图布置图6吊装接料平台立面图预埋固定件1、2大样图7吊装平台辅助说明：1）根据实际需求，吊装接料平台按照额定荷载为5t设计；2）吊装平台上需满铺设10mm的钢板；3）预埋固件在需要钢梁加工时，在钢结构厂家加工完好。四、主要设备的水平运输工艺及措施1.设备吊装通过塔吊、施工电梯或卷扬机吊装至安装楼层时，进行水平长距离运输时为减少运输过程中搬运滚杠造成的大量人力资源使用量，提高运输效率，采用特制的专用运输小车或直接将设备固定在设备搬运专用小坦克上，然后利用卷扬机进行牵引运输。特制小车制作示意图及设备搬运专用小坦克示意图分别如图所示：2.设备就位或小范围内进行设备搬运时，利用滚杠结合卷扬机进行搬运，同时采取措施对设备基础进行保护。如图所示：大型设备水平搬运示意图8五、施工难点、重点分析(1)设备分布楼层多，其中大部分设备集中在24层，设备垂直运输量大。(2)设备超高层吊装时，吊装过程中的安全措施难度大，通信联络难度大、要求高。(3)通过电梯竖井内吊装平台进行吊装，吊装平台的搭设、拆除作业时的安全技术措施要求高。(4)变压器重量约为4.5t，吊装难度大。(5)楼层设备水平运输时，楼面保护措施要求高。(6)专业交叉施工多，对设备的成品保护要求高。六、操作注意事项及安全技术措施（1）禁止超载。（2）在井道内顶部距电梯机房板下3m左右设限位装置；试用前须进行空载运行，作三次往返行程实验，限位应灵敏、可靠；合格后再做1.1倍额定负荷下的动载试验，进行三次上下往返全行程实验，确认吊装机具等安全可...
