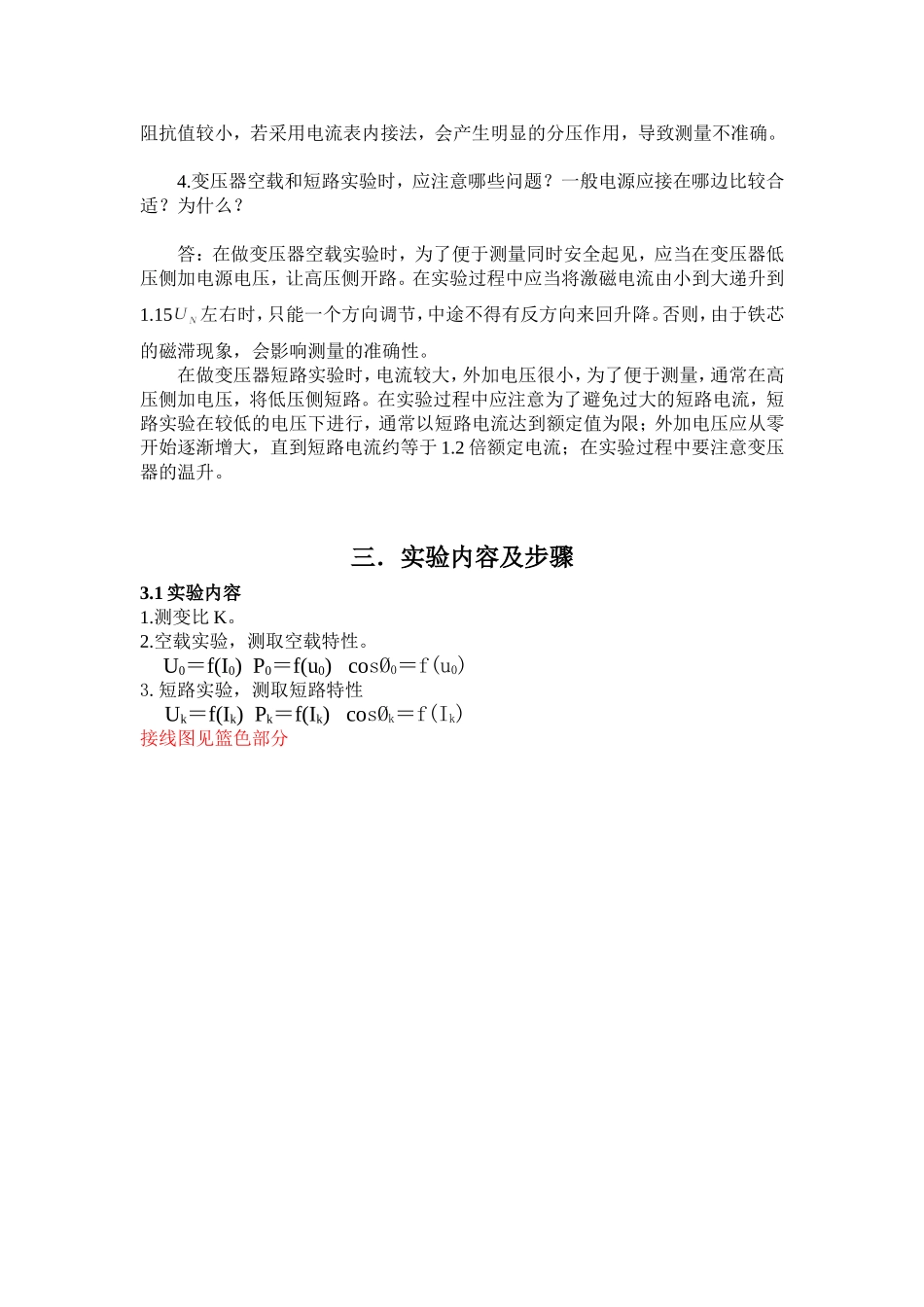

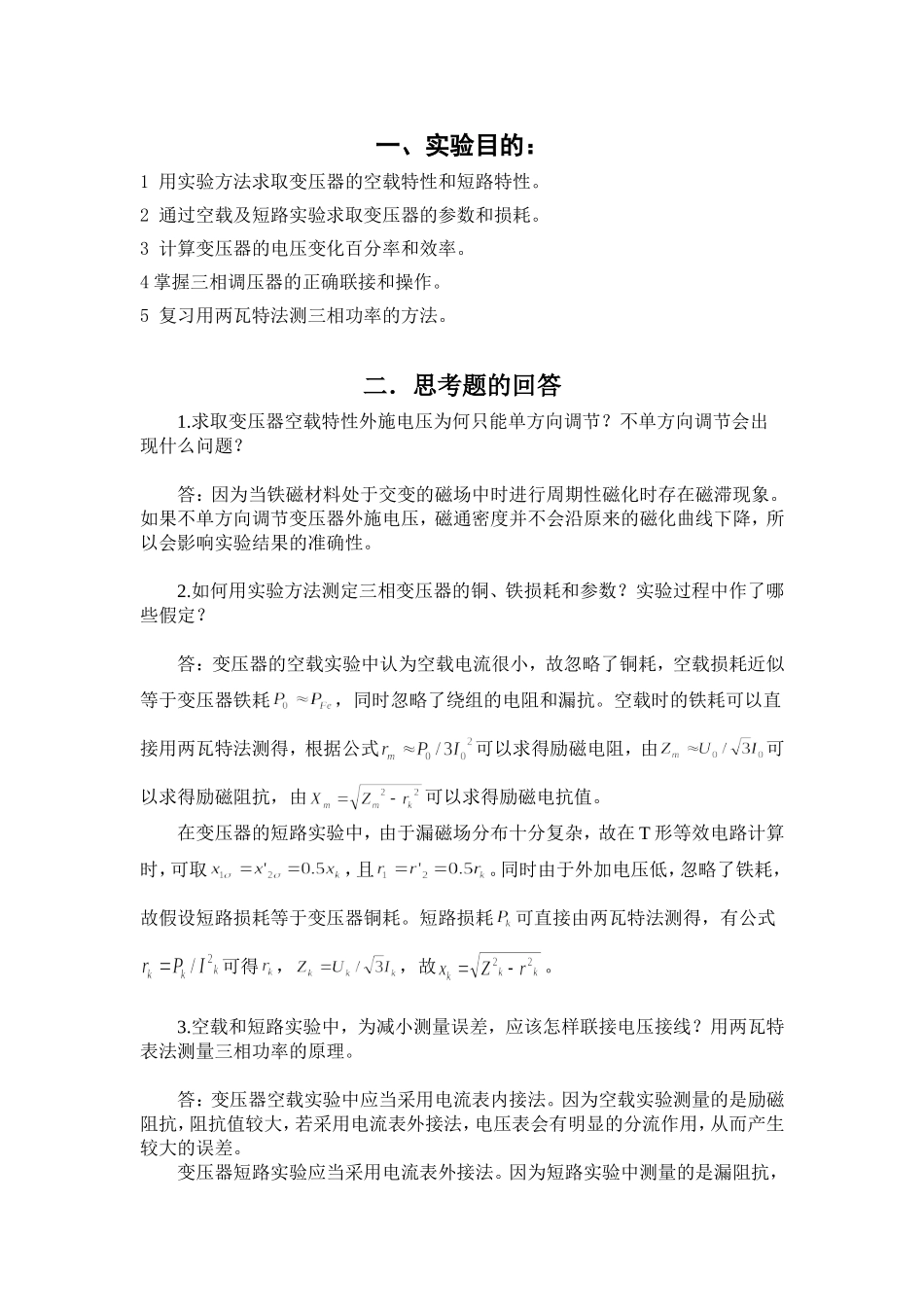

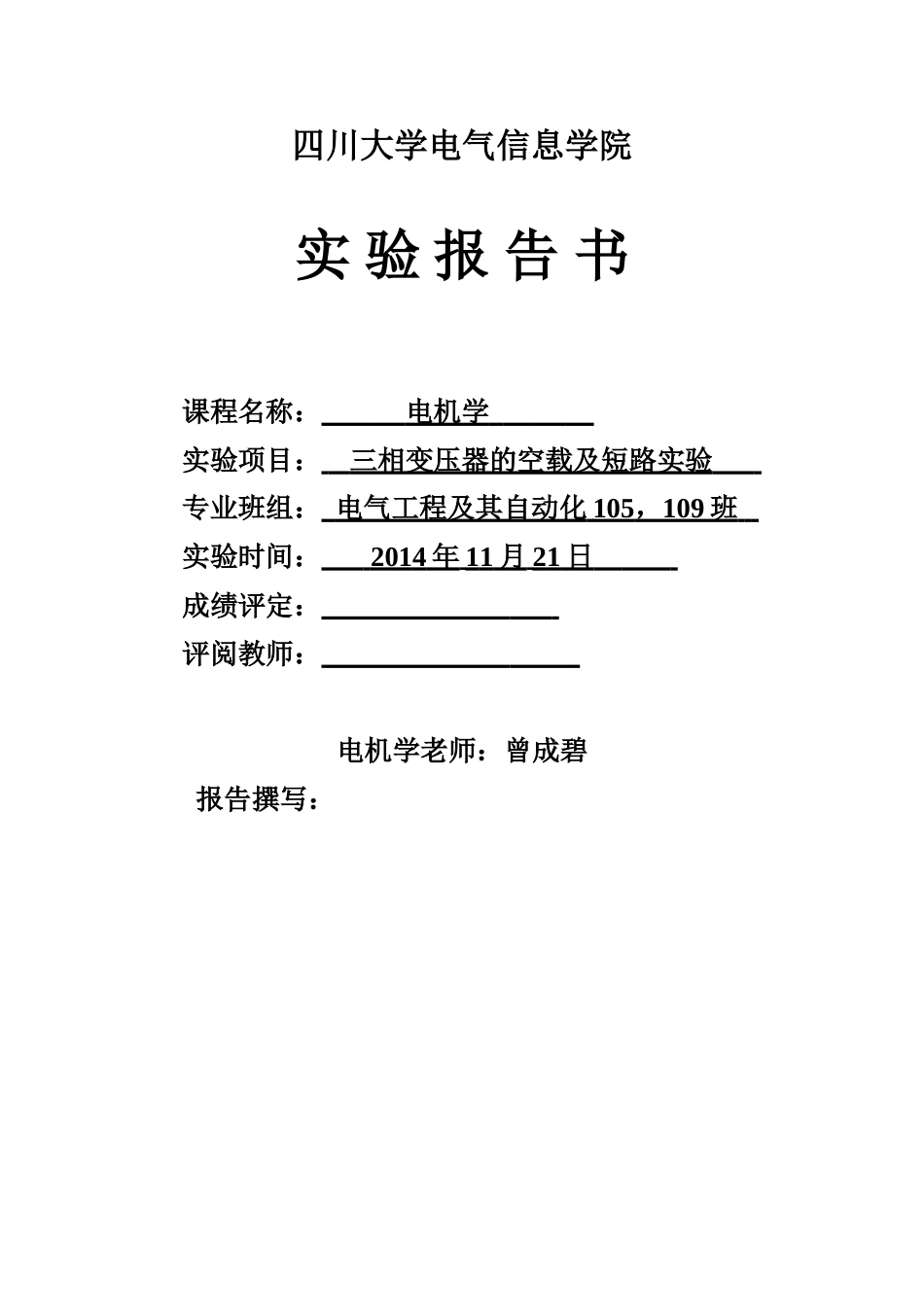

四川大学电气信息学院实验报告书课程名称：电机学实验项目：三相变压器的空载及短路实验专业班组：电气工程及其自动化105，109班实验时间：2014年11月21日成绩评定：评阅教师：电机学老师：曾成碧报告撰写：一、实验目的：1用实验方法求取变压器的空载特性和短路特性。2通过空载及短路实验求取变压器的参数和损耗。3计算变压器的电压变化百分率和效率。4掌握三相调压器的正确联接和操作。5复习用两瓦特法测三相功率的方法。二．思考题的回答1.求取变压器空载特性外施电压为何只能单方向调节？不单方向调节会出现什么问题？答：因为当铁磁材料处于交变的磁场中时进行周期性磁化时存在磁滞现象。如果不单方向调节变压器外施电压，磁通密度并不会沿原来的磁化曲线下降，所以会影响实验结果的准确性。2.如何用实验方法测定三相变压器的铜、铁损耗和参数？实验过程中作了哪些假定？答：变压器的空载实验中认为空载电流很小，故忽略了铜耗，空载损耗近似等于变压器铁耗，同时忽略了绕组的电阻和漏抗。空载时的铁耗可以直接用两瓦特法测得，根据公式可以求得励磁电阻，由可以求得励磁阻抗，由可以求得励磁电抗值。在变压器的短路实验中，由于漏磁场分布十分复杂，故在T形等效电路计算时，可取，且。同时由于外加电压低，忽略了铁耗，故假设短路损耗等于变压器铜耗。短路损耗可直接由两瓦特法测得，有公式可得，，故。3.空载和短路实验中，为减小测量误差，应该怎样联接电压接线？用两瓦特表法测量三相功率的原理。答：变压器空载实验中应当采用电流表内接法。因为空载实验测量的是励磁阻抗，阻抗值较大，若采用电流表外接法，电压表会有明显的分流作用，从而产生较大的误差。变压器短路实验应当采用电流表外接法。因为短路实验中测量的是漏阻抗，阻抗值较小，若采用电流表内接法，会产生明显的分压作用，导致测量不准确。4.变压器空载和短路实验时，应注意哪些问题？一般电源应接在哪边比较合适？为什么？答：在做变压器空载实验时，为了便于测量同时安全起见，应当在变压器低压侧加电源电压，让高压侧开路。在实验过程中应当将激磁电流由小到大递升到1.15左右时，只能一个方向调节，中途不得有反方向来回升降。否则，由于铁芯的磁滞现象，会影响测量的准确性。在做变压器短路实验时，电流较大，外加电压很小，为了便于测量，通常在高压侧加电压，将低压侧短路。在实验过程中应注意为了避免过大的短路电流，短路实验在较低的电压下进行，通常以短路电流达到额定值为限；外加电压应从零开始逐渐增大，直到短路电流约等于1.2倍额定电流；在实验过程中要注意变压器的温升。三．实验内容及步骤3.1实验内容1.测变比K。2.空载实验，测取空载特性。U0＝f(I0)P0＝f(u0)cosØ0＝f(u0)3.短路实验，测取短路特性Uk＝f(Ik)Pk＝f(Ik)cosØk＝f(Ik)接线图见篮色部分3.2变压器变比的测量按上图调压器原边接电源，付边接电流插合一边，电流插合另一边接变压器低压绕组，高压绕组开路，合上电源开关K，调节调压器付边输出电压，合外施电压为低压绕组额定电压的一半左右（即U20≈0.5U2N）对应不同的外施电压，测量高低压绕组的UAB,UBC,UCA,Uab,Ubc,Uca,对应不同外施电压测量三组数据。记录于下表序号UABUabKAUBCUbcKBUACUacKCK伏伏伏伏伏伏1171.11001.711174.0100.71.728171.599.81.7181.7192154.6901.718157.491.21.726154.689.91.7201.7213137.2801.715140.381.21.728137.079.71.7191.721注意：而K=同理变比K是三次数据的平均值。3.3变压器空载实验实验线路如上图空载实验在低压侧进行，调压器原边接电源，付边接电流插合一端，电流插合别一端接低压侧首端a,b,c,高压侧开路。仪表接线如下图K380VABCabcyzYZXx三相调压器VW电压测针A电流插销功率表电压表电流表的接法合上电源开关K之前，应将调压器手柄调到输出电压为零的位置，然后闭合开关K，将电流插销插入插盒，电压测针插在正确位置。调节调压器使输出电压为低压绕级额定电压1.1到1.2倍，记下每一组数据，然后单方向逐次降低电压，每次测量低压侧空载电压，电流及功率（用两瓦法测三相功率时，其两次功率读数就是a相电流，ab相电压，这是功率是Pab,和c...
