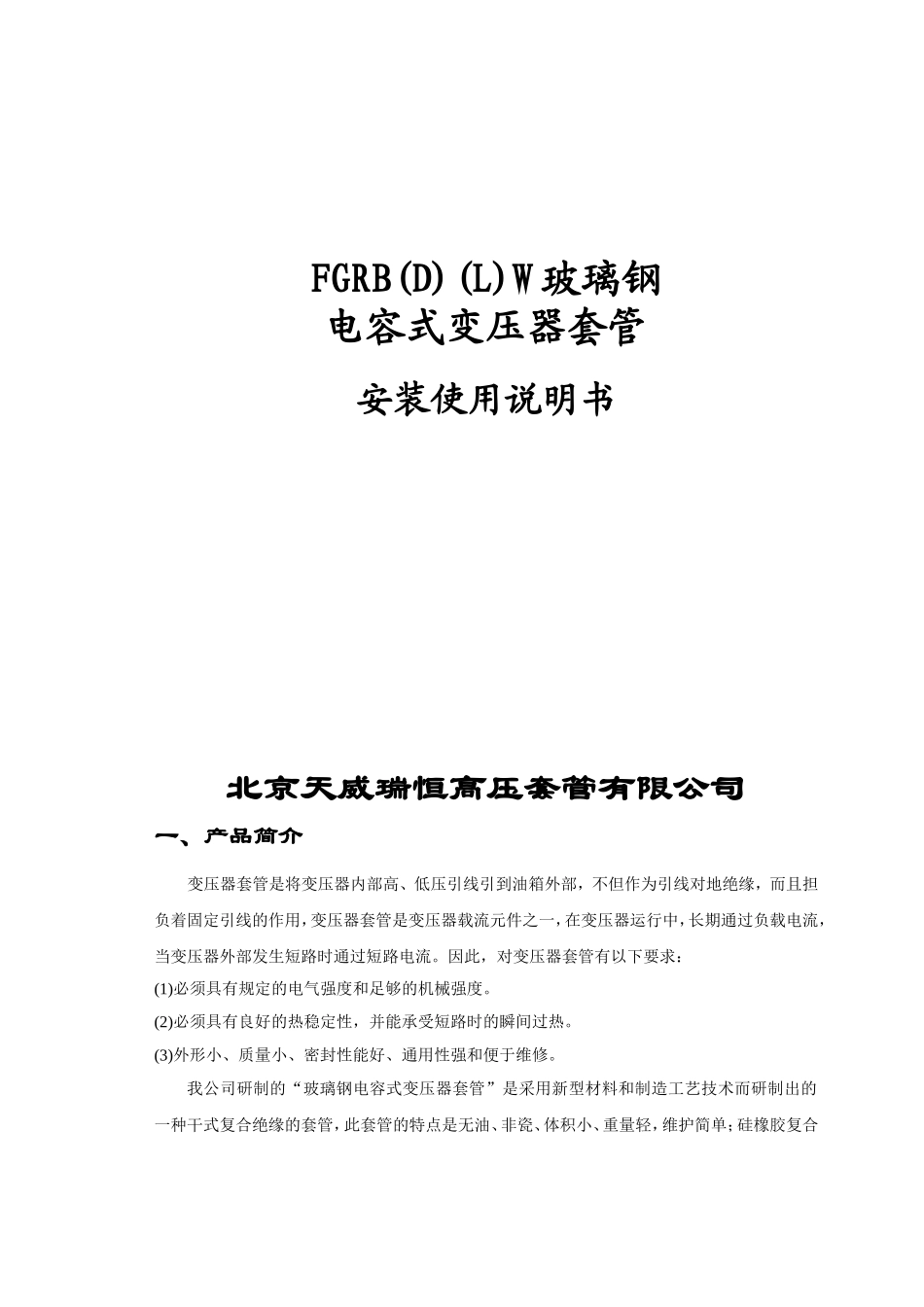

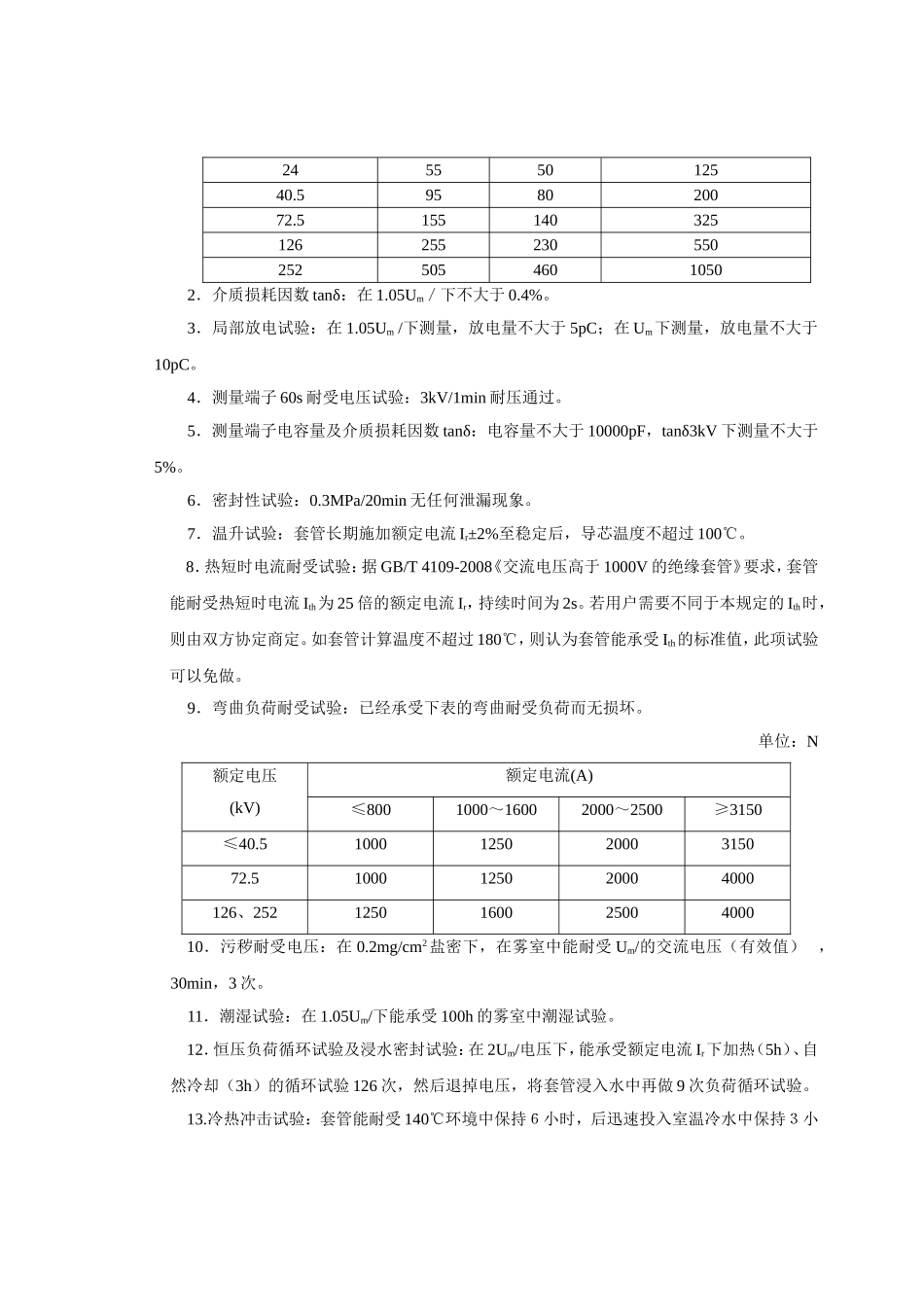

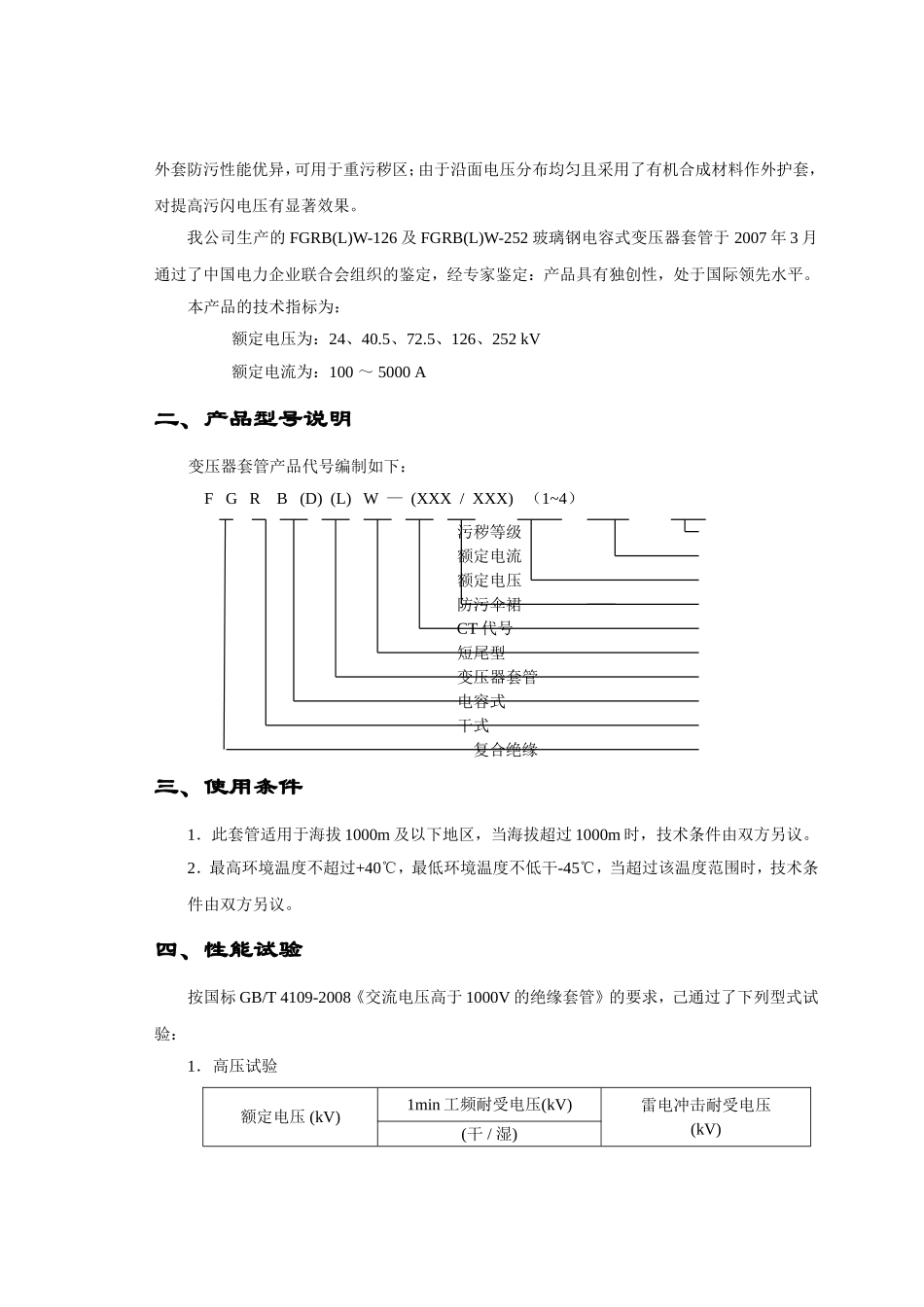

FGRB(D)(L)W玻璃钢电容式变压器套管安装使用说明书北京天威瑞恒高压套管有限公司一、产品简介变压器套管是将变压器内部高、低压引线引到油箱外部，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。因此，对变压器套管有以下要求：(1)必须具有规定的电气强度和足够的机械强度。(2)必须具有良好的热稳定性，并能承受短路时的瞬间过热。(3)外形小、质量小、密封性能好、通用性强和便于维修。我公司研制的“玻璃钢电容式变压器套管”是采用新型材料和制造工艺技术而研制出的一种干式复合绝缘的套管，此套管的特点是无油、非瓷、体积小、重量轻，维护简单；硅橡胶复合外套防污性能优异，可用于重污秽区；由于沿面电压分布均匀且采用了有机合成材料作外护套，对提高污闪电压有显著效果。我公司生产的FGRB(L)W-126及FGRB(L)W-252玻璃钢电容式变压器套管于2007年3月通过了中国电力企业联合会组织的鉴定，经专家鉴定：产品具有独创性，处于国际领先水平。本产品的技术指标为：额定电压为：24、40.5、72.5、126、252kV额定电流为：100～5000A二、产品型号说明变压器套管产品代号编制如下：FGRB(D)(L)W—(XXX/XXX)（1~4）污秽等级额定电流额定电压防污伞裙CT代号短尾型变压器套管电容式干式复合绝缘三、使用条件1．此套管适用于海拔1000m及以下地区，当海拔超过1000m时，技术条件由双方另议。2．最高环境温度不超过+40℃，最低环境温度不低干-45℃，当超过该温度范围时，技术条件由双方另议。四、性能试验按国标GB/T4109-2008《交流电压高于1000V的绝缘套管》的要求，己通过了下列型式试验：1．高压试验额定电压(kV)1min工频耐受电压(kV)雷电冲击耐受电压(kV)(干/湿)24555012540.5958020072.515514032512625523055025250546010502．介质损耗因数tanδ：在1.05Um／下不大于0.4%。3．局部放电试验：在1.05Um/下测量，放电量不大于5pC；在Um下测量，放电量不大于10pC。4．测量端子60s耐受电压试验：3kV/1min耐压通过。5．测量端子电容量及介质损耗因数tanδ：电容量不大于10000pF，tanδ3kV下测量不大于5%。6．密封性试验：0.3MPa/20min无任何泄漏现象。7．温升试验：套管长期施加额定电流Ir±2%至稳定后，导芯温度不超过100℃。8．热短时电流耐受试验：据GB/T4109-2008《交流电压高于1000V的绝缘套管》要求，套管能耐受热短时电流Ith为25倍的额定电流Ir，持续时间为2s。若用户需要不同于本规定的Ith时，则由双方协定商定。如套管计算温度不超过180℃，则认为套管能承受Ith的标准值，此项试验可以免做。9．弯曲负荷耐受试验：已经承受下表的弯曲耐受负荷而无损坏。单位：N额定电压(kV)额定电流(A)≤8001000～16002000～2500≥3150≤40.5100012502000315072.51000125020004000126、252125016002500400010．污秽耐受电压：在0.2mg/cm2盐密下，在雾室中能耐受Um/的交流电压（有效值），30min，3次。11．潮湿试验：在1.05Um/下能承受100h的雾室中潮湿试验。12．恒压负荷循环试验及浸水密封试验：在2Um/电压下，能承受额定电流Ir下加热（5h）、自然冷却（3h）的循环试验126次，然后退掉电压，将套管浸入水中再做9次负荷循环试验。13.冷热冲击试验：套管能耐受140℃环境中保持６小时，后迅速投入室温冷水中保持３小时。14.浸水试验：套管浸没在清洁的水中，保持72小时后晾干。15.冷冻循环试验：4小时内以每小时降温10～20℃的速度由室温降至-50℃，保持16小时。之后，在4小时内以每小时10～20℃的速度回升至室温，再降温，如此循环20次。16.机械过负荷试验：横纵两个方向施加GB/T4109-2008系列1的机械负荷值，持续时间7天。五、运输、安装注重事项1．套管的包装，应保证产品及其组件在整个运输和储存期间不致损坏及松动，保证各个导电接触面、密封面和接地处金属平面在运输和储存期间应有防磕碰、防蚀措施。套管两端应装入塑料带中，放置在包装箱木架上，连同包装箱一起运输。2．变压器套管在运输过程中应无严重振动、颠簸和冲击现象。3．安装时轻拿轻放，切勿损坏套管外表面。安装完毕后再...
