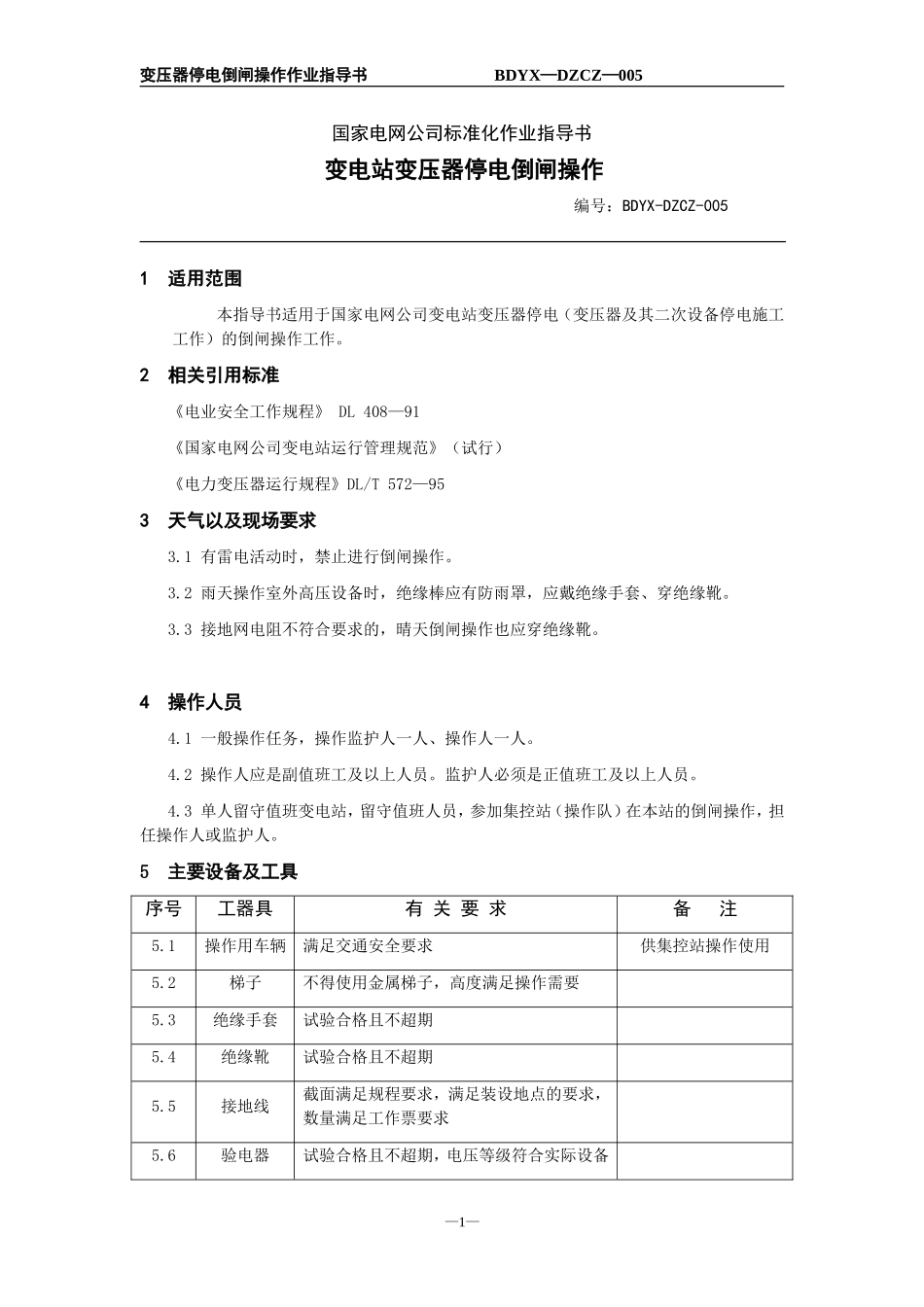

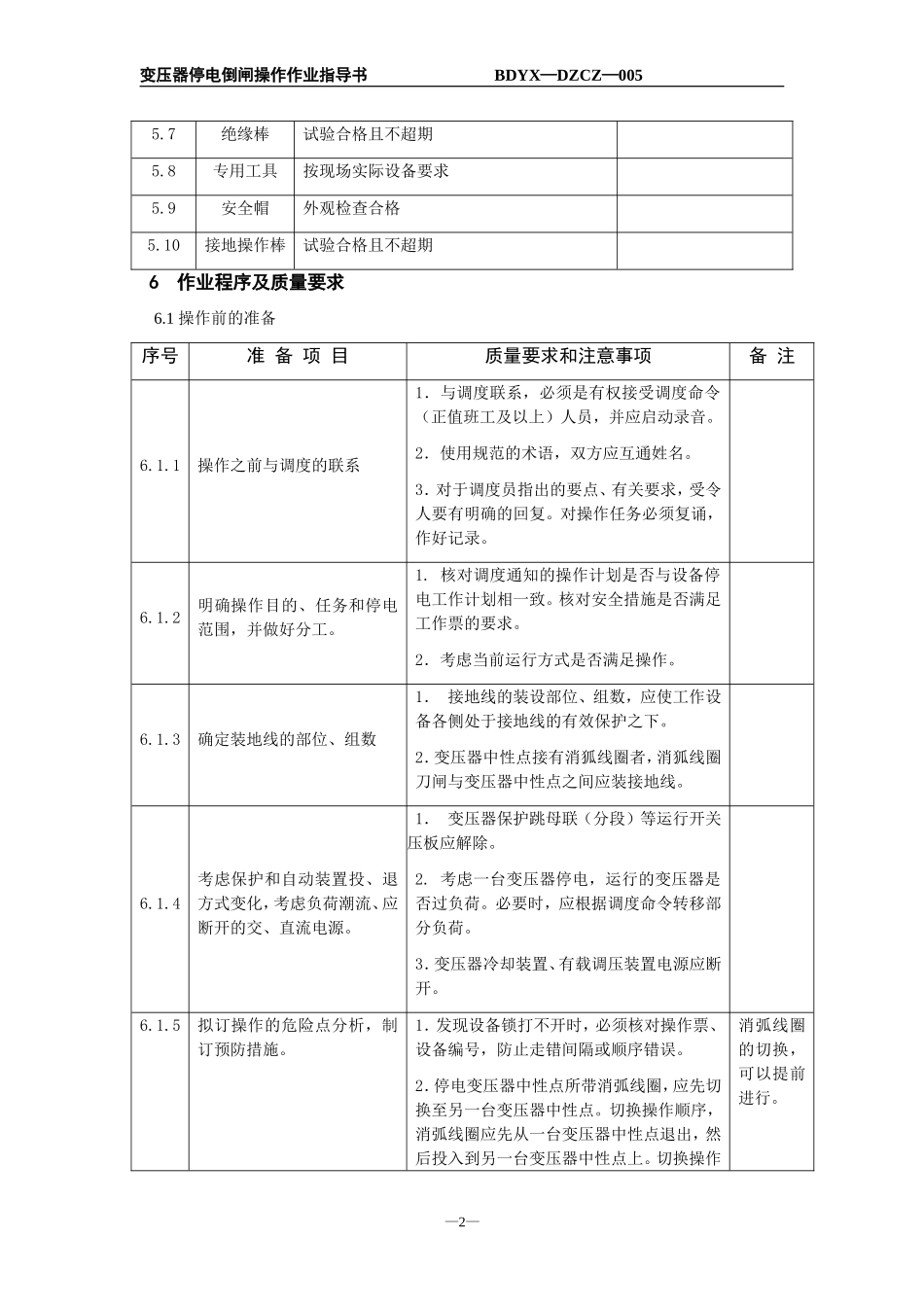

变压器停电倒闸操作作业指导书BDYX—DZCZ—005国家电网公司标准化作业指导书变电站变压器停电倒闸操作编号:BDYX-DZCZ-0051适用范围本指导书适用于国家电网公司变电站变压器停电(变压器及其二次设备停电施工工作)的倒闸操作工作。2相关引用标准《电业安全工作规程》DL408—91《国家电网公司变电站运行管理规范》(试行)《电力变压器运行规程》DL/T572—953天气以及现场要求3.1有雷电活动时,禁止进行倒闸操作。3.2雨天操作室外高压设备时,绝缘棒应有防雨罩,应戴绝缘手套、穿绝缘靴。3.3接地网电阻不符合要求的,晴天倒闸操作也应穿绝缘靴。4操作人员4.1一般操作任务,操作监护人一人、操作人一人。4.2操作人应是副值班工及以上人员。监护人必须是正值班工及以上人员。4.3单人留守值班变电站,留守值班人员,参加集控站(操作队)在本站的倒闸操作,担任操作人或监护人。5主要设备及工具序号工器具有关要求备注5.1操作用车辆满足交通安全要求供集控站操作使用5.2梯子不得使用金属梯子,高度满足操作需要5.3绝缘手套试验合格且不超期5.4绝缘靴试验合格且不超期5.5接地线截面满足规程要求,满足装设地点的要求,数量满足工作票要求5.6验电器试验合格且不超期,电压等级符合实际设备—1—变压器停电倒闸操作作业指导书BDYX—DZCZ—0055.7绝缘棒试验合格且不超期5.8专用工具按现场实际设备要求5.9安全帽外观检查合格5.10接地操作棒试验合格且不超期6作业程序及质量要求6.1操作前的准备序号准备项目质量要求和注意事项备注6.1.1操作之前与调度的联系1.与调度联系,必须是有权接受调度命令(正值班工及以上)人员,并应启动录音。2.使用规范的术语,双方应互通姓名。3.对于调度员指出的要点、有关要求,受令人要有明确的回复。对操作任务必须复诵,作好记录。6.1.2明确操作目的、任务和停电范围,并做好分工。1.核对调度通知的操作计划是否与设备停电工作计划相一致。核对安全措施是否满足工作票的要求。2.考虑当前运行方式是否满足操作。6.1.3确定装地线的部位、组数1.接地线的装设部位、组数,应使工作设备各侧处于接地线的有效保护之下。2.变压器中性点接有消狐线圈者,消狐线圈刀闸与变压器中性点之间应装接地线。6.1.4考虑保护和自动装置投、退方式变化,考虑负荷潮流、应断开的交、直流电源。1.变压器保护跳母联(分段)等运行开关压板应解除。2.考虑一台变压器停电,运行的变压器是否过负荷。必要时,应根据调度命令转移部分负荷。3.变压器冷却装置、有载调压装置电源应断开。6.1.5拟订操作的危险点分析,制订预防措施。1.发现设备锁打不开时,必须核对操作票、设备编号,防止走错间隔或顺序错误。2.停电变压器中性点所带消弧线圈,应先切换至另一台变压器中性点。切换操作顺序,消弧线圈应先从一台变压器中性点退出,然后投入到另一台变压器中性点上。切换操作消弧线圈的切换,可以提前进行。—2—变压器停电倒闸操作作业指导书BDYX—DZCZ—005时,必须确认系统无单相接地故障,消弧线圈接地告警灯不亮才能操作。3.任一侧接地刀闸距离变压器比较远时,接地刀闸不能有效消除感应电压者,应在变压器附近装设接地线。6.1.6正式操作前,与调度联系后预备操作票,由值班负责人审核1.预备操作票,一般由操作人填写。可以使用操作票专家系统并预存,预存票要求经通过“五防”逻辑判断。2.填写(预存)的操作票,必须符合《安规》、上级《两票管理规定》的要求。3.操作任务”应与调度命令相符和设备工作任务相一致。4.操作票除发令人的签名可以是打印外,其余必须手工签名。6.1.7操作安全工具检查1.绝缘手套应完整、不漏气。2.绝缘靴应干燥、完好。3.验电器声、光信号应良好。6.1.8集控站(操作队)交通工具、操作工器具准备1.车况必须良好,燃油充足,随时可用。2.随车操作工、用具应齐全并良好。3.所使用的电脑钥匙、现场各房间钥匙等准备齐全。4.检查移动通讯工具应良好。6.2填写操作票6.2.1打印出专家系统所预存的操作票,或由操作人正式填写出符合6.1.6项规定的操作票。6.2.2操作票填写后,由操作人和监护人共同审核,并经值班负责人审核无误后,值班负责人、...
