土工格栅技术交底

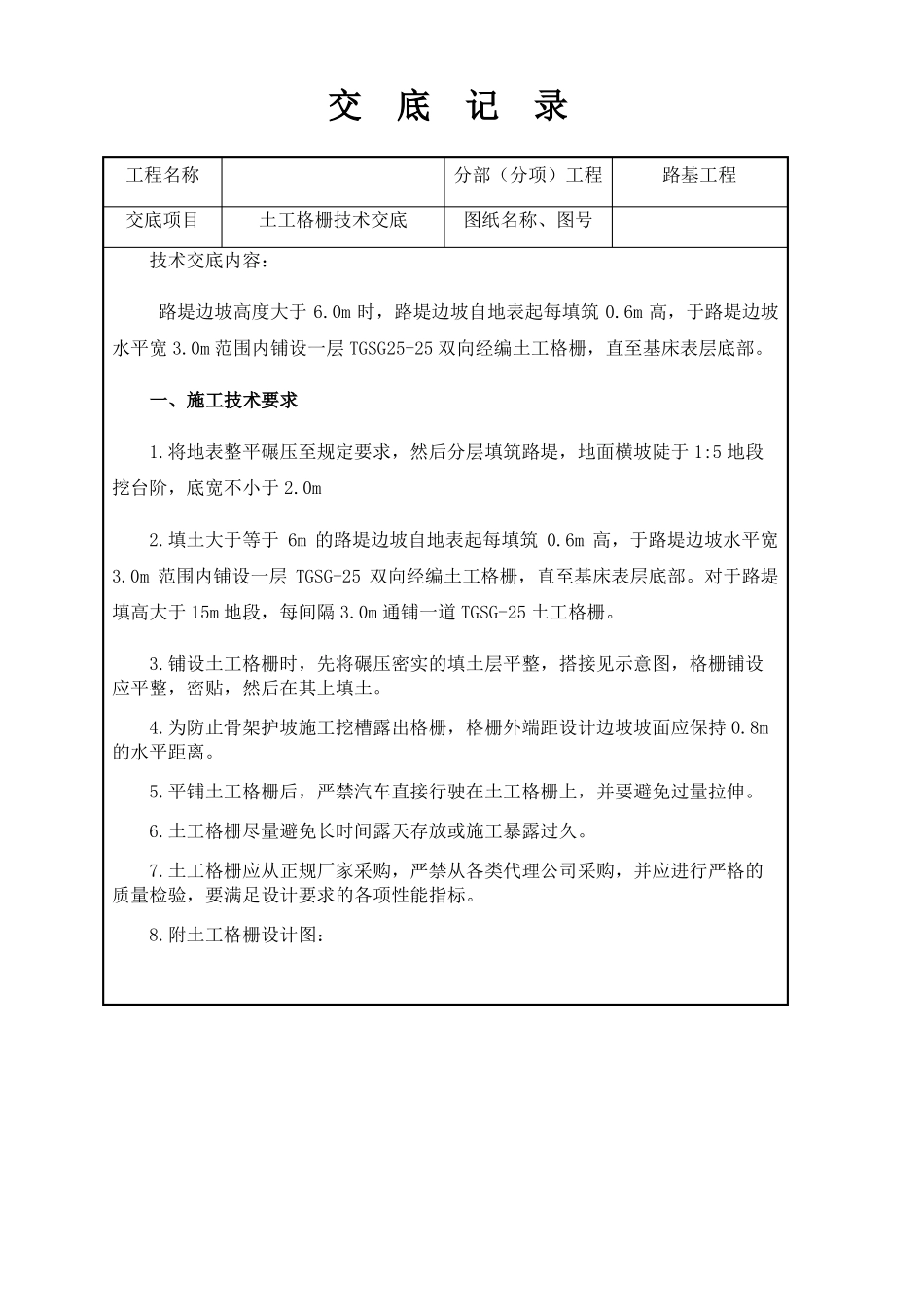

交底记录工程名称交底项目土工格栅技术交底分部（分项）工程图纸名称、图号路基工程技术交底内容：路堤边坡高度大于 6.0m 时，路堤边坡自地表起每填筑 0.6m 高，于路堤边坡水平宽 3.0m 范围内铺设一层 TGSG25-25 双向经编土工格栅，直至基床表层底部。一、施工技术要求1.将地表整平碾压至规定要求，然后分层填筑路堤，地面横坡陡于 1:5 地段挖台阶，底宽不小于 2.0m2.填土大于等于 6m 的路堤边坡自地表起每填筑 0.6m 高，于路堤边坡水平宽3.0m 范围内铺设一层 TGSG-25 双向经编土工格栅，直至基床表层底部。对于路堤填高大于 15m 地段，每间隔 3.0m 通铺一道 TGSG-25 土工格栅。3.铺设土工格栅时，先将碾压密实的填土层平整，搭接见示意图，格栅铺设应平整，密贴，然后在其上填土。4.为防止骨架护坡施工挖槽露出格栅，格栅外端距设计边坡坡面应保持 0.8m的水平距离。5.平铺土工格栅后，严禁汽车直接行驶在土工格栅上，并要避免过量拉伸。6.土工格栅尽量避免长时间露天存放或施工暴露过久。7.土工格栅应从正规厂家采购，严禁从各类代理公司采购，并应进行严格的质量检验，要满足设计要求的各项性能指标。8.附土工格栅设计图：二、土工格栅铺设路堤边坡铺设双向土工格栅（25KN/m），顶层土工格栅距路肩 0.6m，其余各层垂直间距为 0.6m，其余各层宽度 3m，土工格栅距边坡线的间距不小于 0.1m。铺设要求：土工格栅平整、顺直；强度高的方向置于垂直于路堤的轴线方向，受力方向上的连接必须牢固，连接强度不得低于材料强度，另一方向密贴排放；格栅的纵横向接缝可采用尼龙绳或涤纶先缝接或 U 型钉连接使格栅连成整体，相互搭接不小于 30cm；铺设应拉紧不得有褶皱。多层铺设时，上下层接缝应错开，错开距离不小于 0.5m。土工格栅铺设完成后，应及时（24 小时内）进行路基填土。每层填筑应按“先两边，后中间”的原则对此填筑，严禁先填中部。填料不允许直接卸在土工隔栅上，必须卸在摊铺完毕的土面上。铺设表面平整，不得有坚硬突起物，一切机械不得直接在铺好的土工隔栅上行走。三、质量标准1.土工合成材料的品种、规格、质量应符合设计要求。进场时应进行现场验收，并对其技术性能进行检验。检验数量：同一产地、厂家、品种且连续进场的土工合成材料每 30 000 m2为一批，不足 30 000 m2 时也按一批计。每批检验 1 组。检验方法：查验产品质量合格证，对材料的抗拉强度等性能进行试验。2.土工合成材料的铺设...
