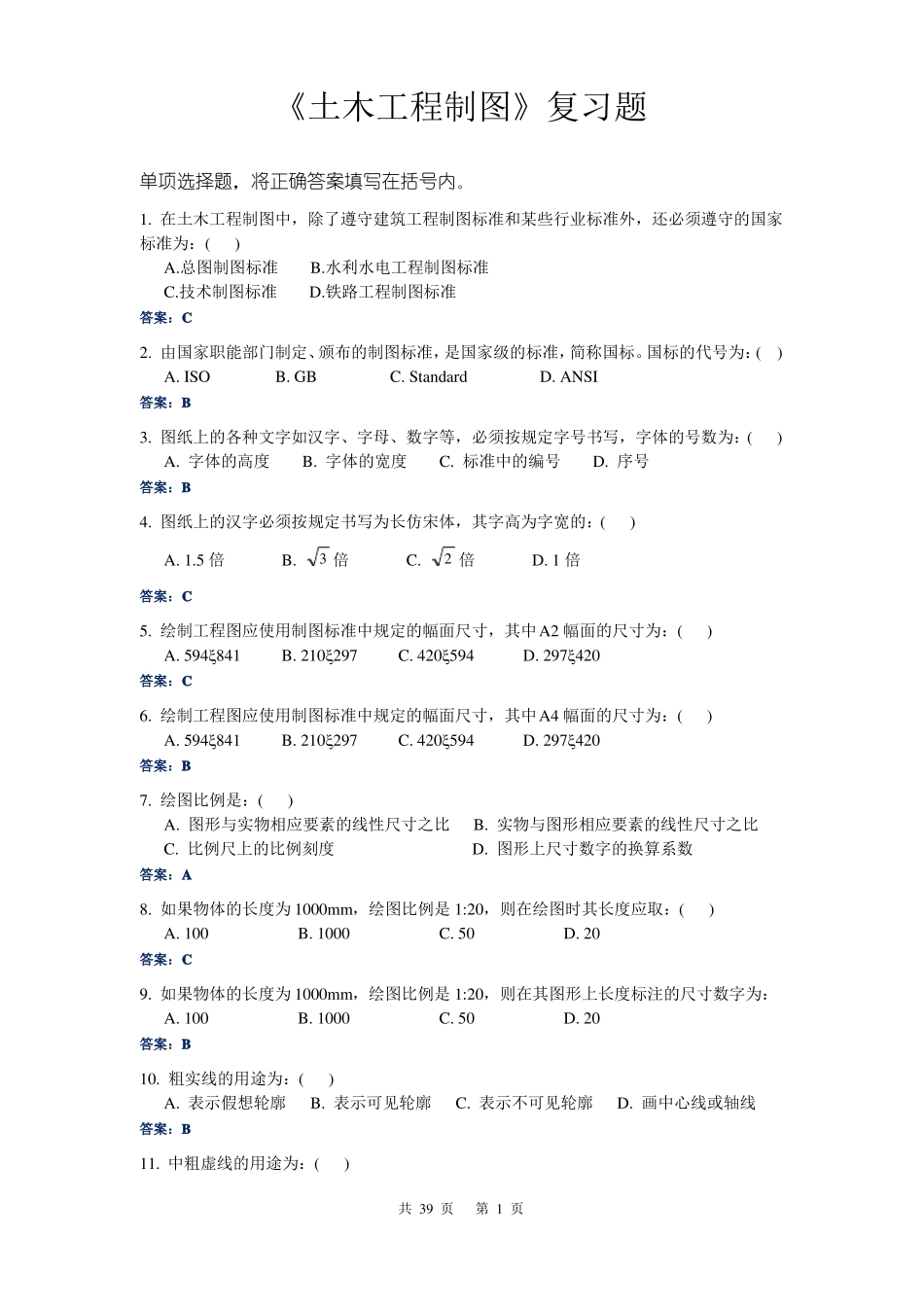

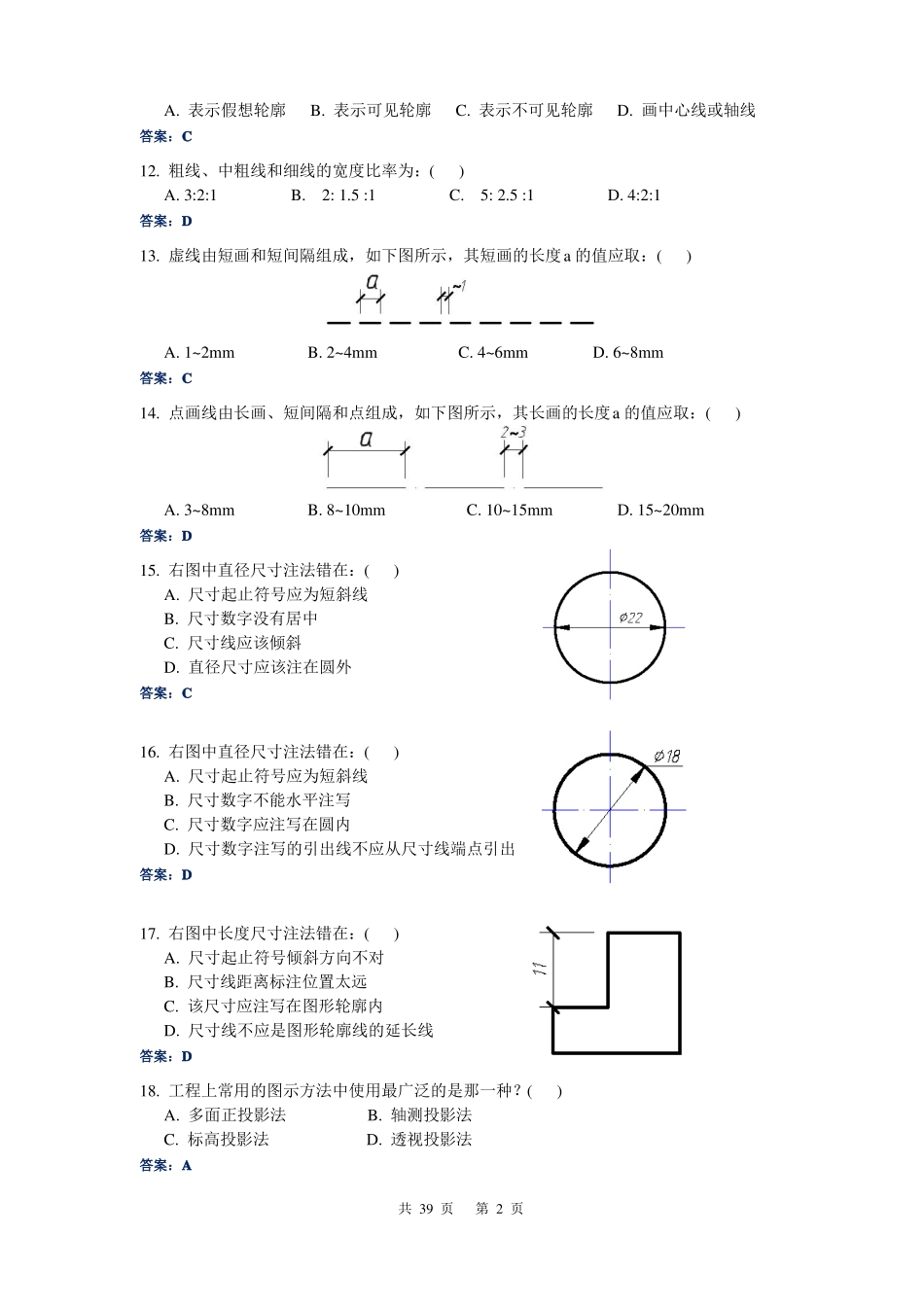

《土木工程制图》复习题单项选择题，将正确答案填写在括号内。1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：()A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：()A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：()A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：B4. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：()A. 1.5 倍B.答案：C3 倍C.2 倍D. 1 倍5. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2 幅面的尺寸为：()A. 594841B. 210297C. 420594D. 297420答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4 幅面的尺寸为：()A. 594841B. 210297C. 420594D. 297420答案：B7. 绘图比例是：()A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A8. 如果物体的长度为 1000mm，绘图比例是 1:20，则在绘图时其长度应取：()A. 100B. 1000C. 50D. 20答案：C9. 如果物体的长度为 1000mm，绘图比例是 1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B10. 粗实线的用途为：()A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B11. 中粗虚线的用途为：()共 39 页第 1 页A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C12. 粗线、中粗线和细线的宽度比率为：()A. 3:2:1B.2: 1.5 :1C.5: 2.5 :1D. 4:2:1答案：D13. 虚线由短画和短间隔组成，如下图所示，其短画的长度a 的值应取：()A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C14. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a 的值应取：(A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：D15. 右图中直径尺寸注法错在：()A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C16. 右图中直径尺寸注法错在：()A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线...
