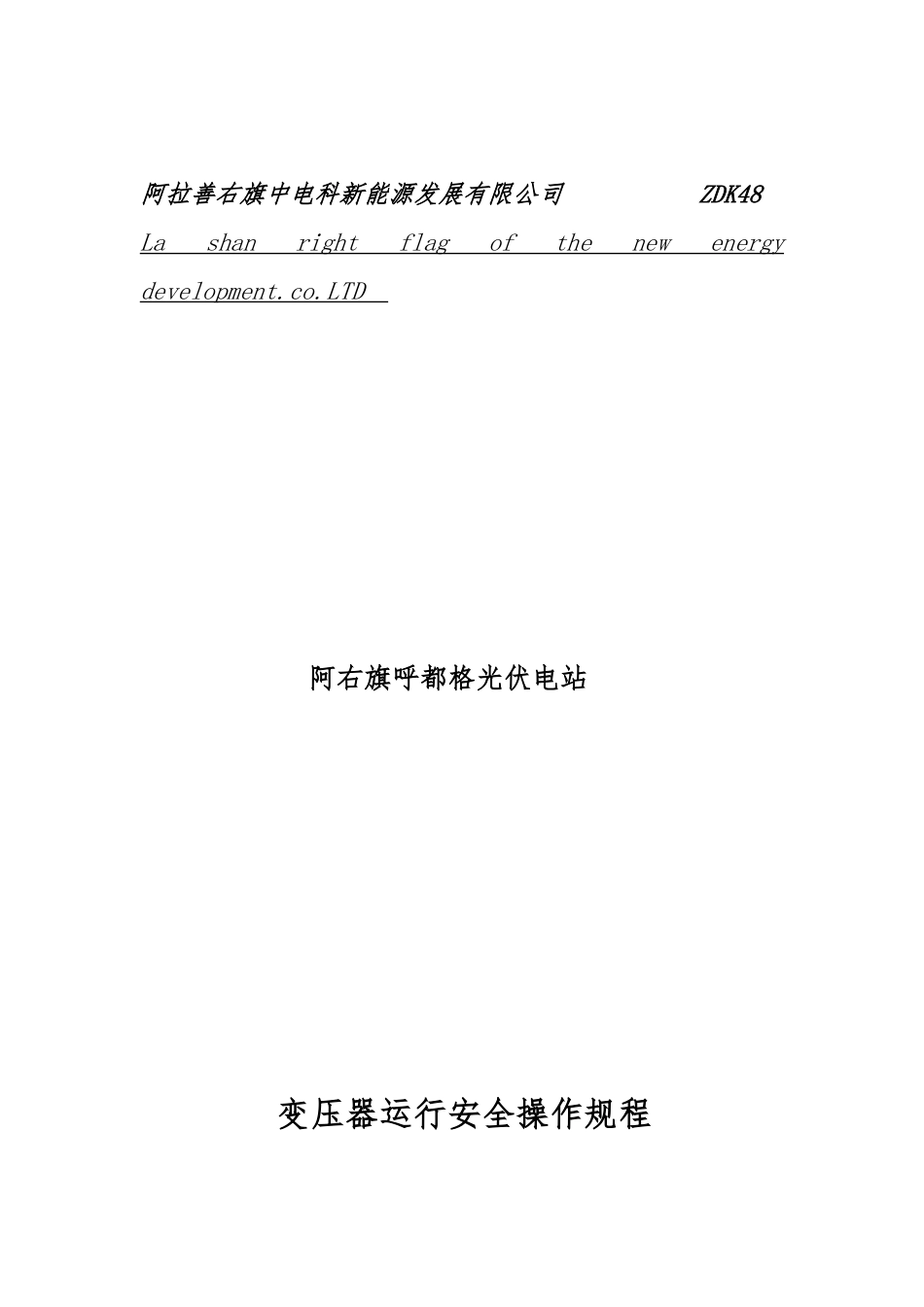

阿拉善右旗中电科新能源发展有限公司ZDK48Lashanrightflagofthenewenergydevelopment.co.LTD阿右旗呼都格光伏电站变压器运行安全操作规程第1页共12页变压器的运行方式1.变压器技术参数：第2页共12页序号名称参数一产品代号1XY.710.5013.011产品型号ZS11-1000/10.52额定容量(kVA)（按投标设备类型）1000kVA3额定电压(kV)高压10.5kV低压0.27kV4最高工作电压(kV)高压11kV低压0.27kV5额定电流(A)高压55低压1069.26额定电压比(kV)10.5/0.277短路阻抗(%)Y/d11-d118额定频率(Hz)50Hz9绕组材料Cu(铜)10铁芯材料冷轧优质并采取有效措施避免涡流损失11绝缘耐热等级A12损耗空载损耗﹤1.15kW负载损耗﹤11.2kW空载电流﹤0.7%13高压侧负荷开关FYB-10/630-20-D14高压侧熔断器XRNT3A-15.5三低压单元（0.27kV）1额定工作电压0.27kV2额定绝缘电压1kV3额定脉冲耐受电压12kV第3页共12页变压器参数（无主变，仅指逆变器后的就地升压变2.变压器的接通电源在变压器入网络以前，检查所有的保护装置：如气体保护装置、过载保护装置、差动保护以及其它装置的动作。同时也检查油开关或空气开关接通和切断。2.1.1变压器安装或检修后或长期停用后投入运行前，均记入变压器设备卡片内。测量绝缘电阻应使用电压1000～2500V兆欧表。在变压器使用期间所测得的绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值对比，是判定变压器运行中绝缘状态的主要依据。绝缘电阻的测量应尽可能在相同的温度，用电压相同的摇表进行。2.1.2如变压器的绝缘电阻剧烈降低至初次值的50%或更低时，则应测量变压器的tgδ，电容比和R60’’/R15’并取油样试验(包括测量油的介电系数和tgδ)。2.2.1安装在发电厂和经常有值班人员的变电所内的变压器，应根据控制盘上的仪表，监视变压器的运行，并每lh时抄表1次。如变压器的表计不在控制室，则可酌量减少抄表次数，但每班至少记录2次。安装在变压器上的温度计，于巡视变压器时记录。对于配电变压器应在最大负荷期间测量其三相的负荷。如发现不平衡时，应重新分配。2.2.2电力变压器应定期进行外部检查。安装在发电厂和经常有人值班的变电所内的变压器，每昼夜至少检查—次。根据现场具体情况(尘土、结冰等情况)应增加检查次数，并订入现场规程内。在气候激变时(冷、热)应对变压器油面进行额外的检查。变压器气体继电器发出警报信号时亦应进行外部检查。2.2.3变压器外部检查—“般项目如下：2.2.3(1)检查变压器储油柜内的油色，油面的高度和有无漏油；2.2.3(2)检查变压器套管是否清洁，有无破损裂纹、放电痕迹及其他现象；2.2.3(3)检查变压器嗡嗡声的性质，音响是否加大，有无新的音响发生等；2.2.3(4)检查冷却装置的运行是否正常；2.2.3(5)检查电缆和母线有无异常情况；序号名称参数4额定工作频率50Hz5额定短时耐受电流80kA6额定峰值耐受电流165kA第4页共12页2.2.3(6)检查变压器的油温；2.2.3(7)检查安全气道隔膜是否完整。2.3变压器的合闸、拉闸和变换分接头2.3.1值班人员在合变压器的开关前，须仔细检查变压器，以确保变压器是在完好状态，估算输出侧的负载大小，通常采用空载或小负载合闸，然后投入其余负载。2.3.2所有备用中的变压器均应随时可投入运行，长期停用的备用变压器应定期充电。2.3.3变压器合闸和拉闸的操作程序应在现场规程中加以规定，必须遵守下列各项：变压器的充电应当在装有保护装置的电源侧进行，若变压器损坏时可由保护装置将其切断；最好使用刀开关进行投入和切断。2.3.4新安装或更换线圈大修后的变压器与发电机作单元联接者，投入运行时，应由零起升压充电，其他变压器可冲击合闸充电。2.3.5如变压器的分接开关不可能在带负荷状态下调整电压，则在变换其分接以前，应使用所有开关和隔离开关把变压器与电网断开，变换分接头时，须注意分接的正确性。变换分接头以后，必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的均一性。有载调压变压器，则应编制专用的规程，以便值班人员根据专用规程进行工作。变压器分接开关变换的情形，应记入值班操作记录薄内。变压器分接的位置应有专门的记录，以便能随时查找。2.4变压器并列运行的条件2.4.1联结组标号相同；2...
