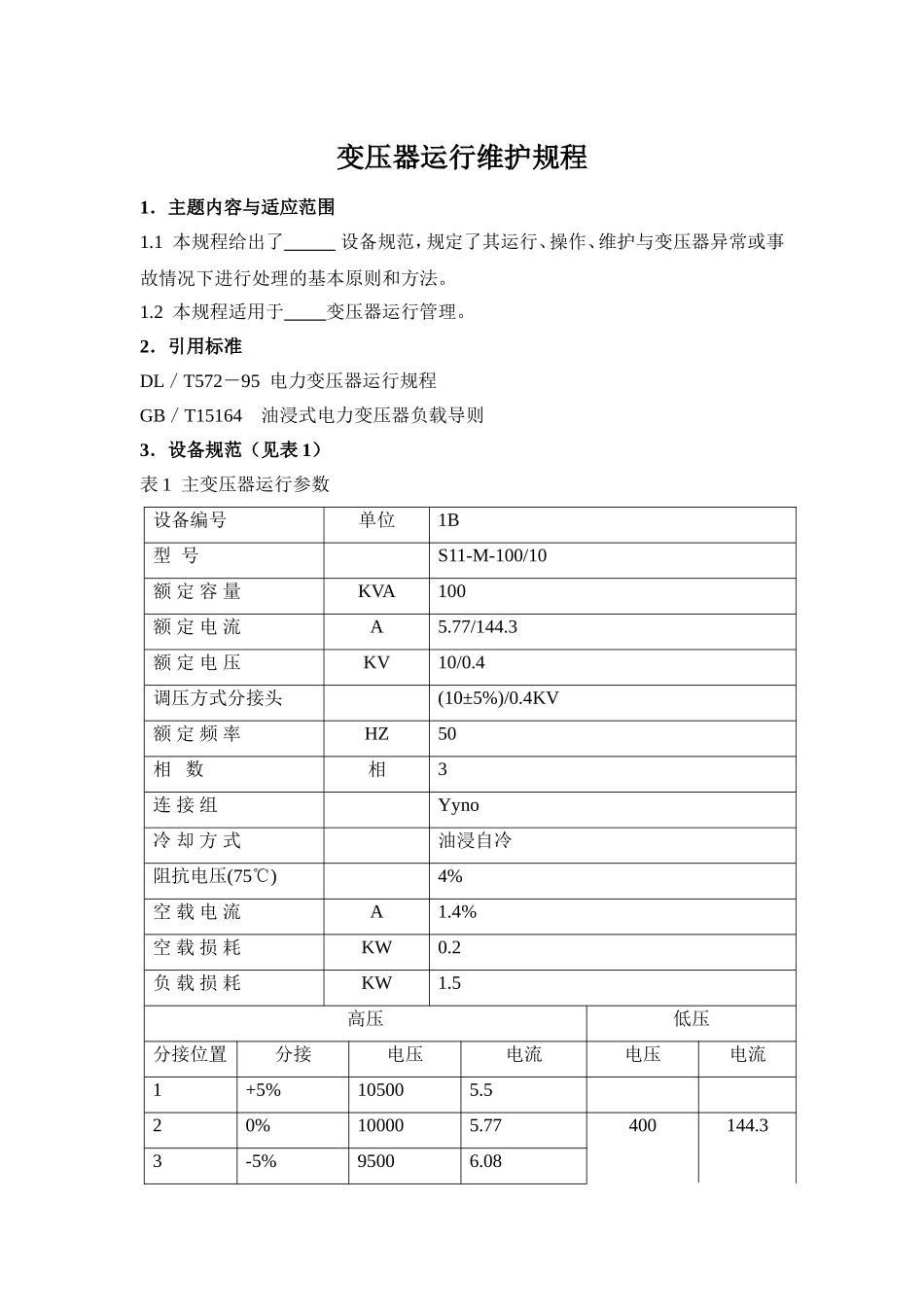

变压器运行维护规程1．主题内容与适应范围1.1本规程给出了设备规范，规定了其运行、操作、维护与变压器异常或事故情况下进行处理的基本原则和方法。1.2本规程适用于变压器运行管理。2．引用标准DL／T572－95电力变压器运行规程GB／T15164油浸式电力变压器负载导则3．设备规范（见表1）表1主变压器运行参数设备编号单位1B型号S11-M-100/10额定容量KVA100额定电流A5.77/144.3额定电压KV10/0.4调压方式分接头(10±5%)/0.4KV额定频率HZ50相数相3连接组Yyno冷却方式油浸自冷阻抗电压(75℃)4%空载电流A1.4%空载损耗KW0.2负载损耗KW1.5高压低压分接位置分接电压电流电压电流1+5%105005.520%100005.77400144.33-5%95006.08总重量KG560中性点接线方式4．主变正常运行与维护4.1一般运行条件4.1.1主变运行中的顶层油温最高不允许超过95℃，为防止变压器油质劣化过速正常运行时,顶层油温不宜超过85℃。4.1.2主变的运行电压一般不应高于该变压器各运行分接额定电压的105％。4.1.3主变的三相负载不平衡时，应监视电流最大的一相，且中性线电流不得超过额定电流的25％。4.1.4主变中性点接地方式按调度命令执行。正常运行方式下主变压器中性点接地。4.2主变周期性负载的运行4.2.1主变在额定使用条件下,全年可按额定电流运行。4.2.2主变允许在平均相对老化率小于1或等于1的情况下,周期性地超额定电流运行。但超额定电流运行时，周期性负载电流(标么值)不得超过额定值的1.5倍,且主变顶层油温不允许超过105℃。4.2.3当主变有较严重缺陷(如冷却系统不正常、严重漏油、有局部过热现象、油中溶解气体分析结果异常等)或绝缘有弱点时，不宜超额定电流运行。4.3主变短期急救负载的运行4.3.1主变短期急救负载下运行时,急救负载电流(标么值)不得超过额定值的1.8倍,且主变顶层油温不允许超过115℃,运行时间不得超过半小时。4.3.2当主变有较严重缺陷或绝缘有弱点时,不宜超额定电流运行。4.3.3在短期急救负载运行期间,应有详细的负载电流记录。4.4主变的允许短路电流应根据变压器的阻抗与系统阻抗来确定。但不应超过额定电流的25倍。4.5短路电流的持续时间不超过下表之规定短路电流倍数20以上20－1515以下持续时间（s）2344.6干式变压器事故过负荷允许时间（单位：分钟）负荷电流／额定电流1.21.31.41.51.6允许持续时间（分）6045321854.7主变技术说明4.8.1变压器应能承受发电机甩负荷时1.4倍的额定电压历时５秒。4.8.2对于额定电压的短时工频电压升高倍数允许持续运行时间应不小于下表规定：工频电压升高倍数相－相1.101.251.501.58相－地1.101.251.902.00持续时间２０分钟２０秒１秒０.１秒4.8.4允许偏差4.8.4.1电压比（空载）:每一分接头位置的允许偏差为分接头额定值的正负0.5％。4.8.4.2损耗:变压器总损耗的偏差不得超过保证值。4.8.5过负荷能力:变压器应能长时间过负荷５％运行，过负荷能力应能满足ＩＥＣ《油浸变压器负载导则》的有关规定，制造厂应提供过负荷容量时间曲线。套管分接头和其他辅助设备应适应变压器过负荷运行。4.8.6分接头开关:变压器分接头开关设置位置应满足本技术规范所规定的分接要求。4.8.7可见电晕和无线电干扰水平在最大工作相电压，黑暗条件下无可见电晕，且无线电干扰电压不大于2500微伏。5．主变正常运行时的操作5.1变压器投入运行时，应选择保护完备、励磁涌流影响较小的电源侧用断路器进行充电操作。停电时，应先停负荷侧，后停电源侧。5.2变压器的高、低侧都有电源时，一般采用低压侧充电、高压侧并列的方法。停用时相反（合510）。5.3凡主变停、送电操作，值班人员均应亲临设备现场进行监视，并对变压器进行外部检查。5.41号主变压器停、送电操作原则5.4.1停电前先检查备用电源是否已经在投入状态。5.4.2停电操作，原则上先停低压侧的发电机，后停高压侧。5.4.3高压侧停电，必须先检查5×16中性点接地隔离刀闸在合上位置，低压侧带上厂用变压器2B。5.4.3充电操作,原则上选择变压器高压侧进行。充电前必需先合上中性点接地刀闸5×16，带上厂用变压器2B。因故需要用变压器低压侧充电时，只能用发电机零起升压或6.3KV侧半压充电的方法进行。5.5主变停、送电典型操作票步骤5.5.11...
