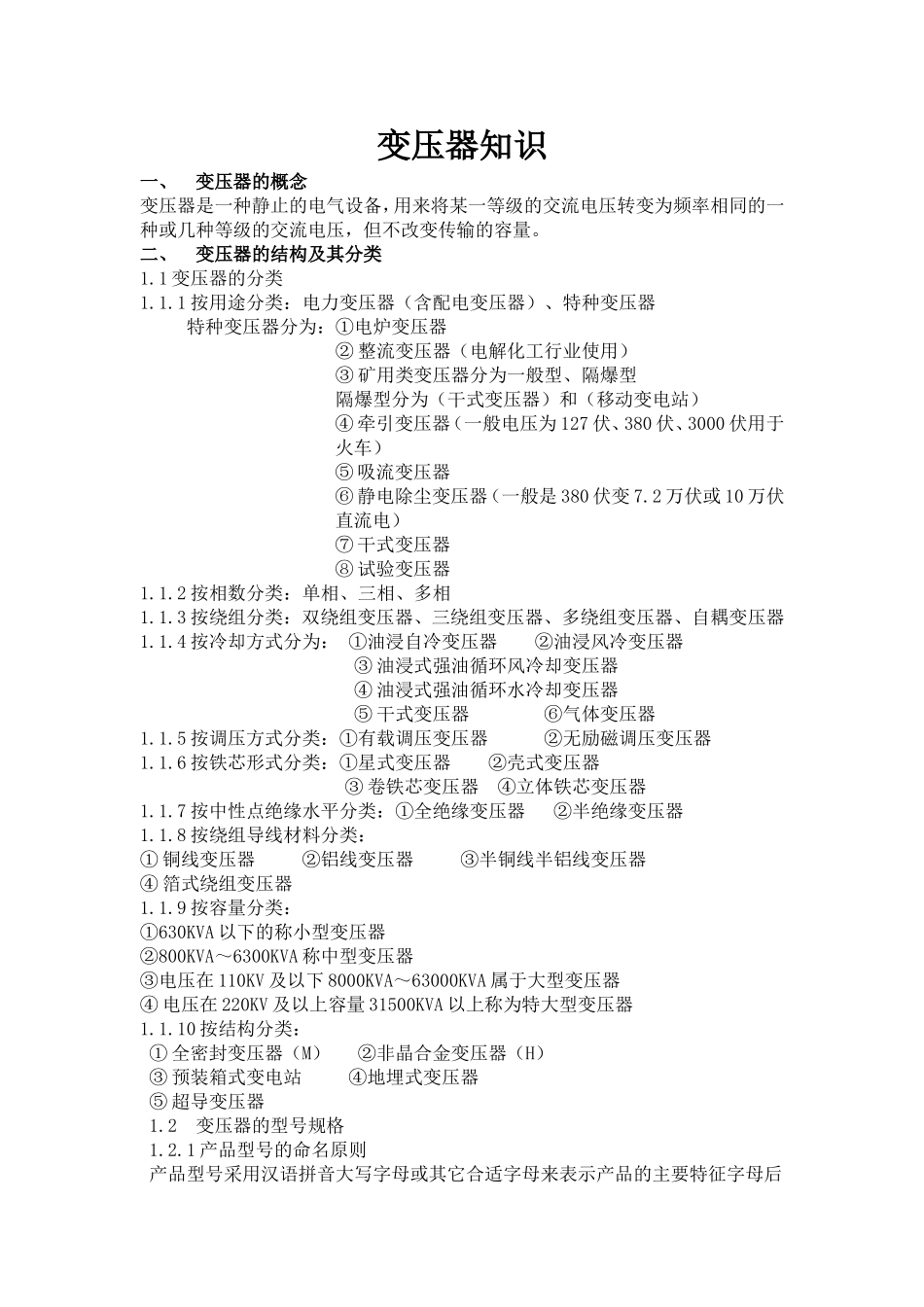

变压器知识一、变压器的概念变压器是一种静止的电气设备，用来将某一等级的交流电压转变为频率相同的一种或几种等级的交流电压，但不改变传输的容量。二、变压器的结构及其分类1.1变压器的分类1.1.1按用途分类：电力变压器（含配电变压器）、特种变压器特种变压器分为：①电炉变压器②整流变压器（电解化工行业使用）③矿用类变压器分为一般型、隔爆型隔爆型分为（干式变压器）和（移动变电站）④牵引变压器（一般电压为127伏、380伏、3000伏用于火车）⑤吸流变压器⑥静电除尘变压器（一般是380伏变7.2万伏或10万伏直流电）⑦干式变压器⑧试验变压器1.1.2按相数分类：单相、三相、多相1.1.3按绕组分类：双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器1.1.4按冷却方式分为：①油浸自冷变压器②油浸风冷变压器③油浸式强油循环风冷却变压器④油浸式强油循环水冷却变压器⑤干式变压器⑥气体变压器1.1.5按调压方式分类：①有载调压变压器②无励磁调压变压器1.1.6按铁芯形式分类：①星式变压器②壳式变压器③卷铁芯变压器④立体铁芯变压器1.1.7按中性点绝缘水平分类：①全绝缘变压器②半绝缘变压器1.1.8按绕组导线材料分类：①铜线变压器②铝线变压器③半铜线半铝线变压器④箔式绕组变压器1.1.9按容量分类：①630KVA以下的称小型变压器②800KVA～6300KVA称中型变压器③电压在110KV及以下8000KVA～63000KVA属于大型变压器④电压在220KV及以上容量31500KVA以上称为特大型变压器1.1.10按结构分类：①全密封变压器（M）②非晶合金变压器（H）③预装箱式变电站④地埋式变压器⑤超导变压器1.2变压器的型号规格1.2.1产品型号的命名原则产品型号采用汉语拼音大写字母或其它合适字母来表示产品的主要特征字母后面用阿拉伯数字来表示产品的损耗水平。1.2.2型号规格的表示方式1.2.3HSSPZ-45000/35电炉变压器：三相，水冷，强迫，有载皂硅炉用80伏电渣炉用代表字号为HZHZD-560/10黄“磷”炉用代表字号为HL---HLS-800/101.2.4单相代表字母为DD9-----50/10三相代表字母为SS9----100/10电压等级（KV）表输入电压额定容量（KVA）特殊用途或特殊结构性能水平代号产品型号字母特殊环境使用代号空气干式代表字母为GSG9----100/10干式胶注式代表字母为CSC9----100/10充气体式代表字母为QSQ9-----100/10风冷却式代表字母为FSF9-----6300/35水冷却式代表字母为SSS9-----6300/35三绕组成代表字母为SSSS9-----10000/35有载调压代表字母为ZSZ11-----10000/35铜箔代表字母为BSCB10-----315/10铝箔代表字母为LBSCLB----315/10铝线绕制代表字母为LSL7-----400/10三相强迫油循环水冷式有载代表字母为PSSPZ10-----500/35电炉类非晶合金代表字母为SHSH15----630/10电弧炉用代表字母为HHS---1800/35(200—300V)铁合金炉用代表字母为HTHTS---2500/10(120)电石炉用代表字母为HCHCS---630/35(120)盐浴炉用代表字母为HVHV----500/10一般工业用整流变压器ZB如ZB---125/10ZH---3300/35电解用ZH直流牵引用ZQ“直”流输电用ZZ矿用“一般型”KKS9----500/6矿用“隔爆型”KBKBSG---500/10组合式ZKBSGZY----500/10移动式YKBSGZY----500/10工频试验用YYD---50/100(10万)中频试验用YZ冲击试验用YC短路试验大电流用（发生器）YL型号中性能水平代号其中阿拉伯数字代表空载损耗和负载损耗空载损耗简称铁损负载损耗简称铜损S7型以后属于低损耗变压器数字超大，损耗越低S---S6型为高损耗变压器SP型比S7型空载损耗下降10%，负载损耗下降15%S10型比S9型空载损耗下降10%，负载损耗相同S11型比S10型空载损耗下降10%，负载损耗相同C．特殊用途或特殊结构全密封式M（使用寿命20年）S9-M-315/10卷铁芯RS9-R-315/10立体式LS9-L-315/10地埋式DS9-D-315/10隔离变压器GS9-G-315/10一次可星形或角形；二次必须角形接法；一二次之间必须放接地片；例：S11-MRL-315/10全密封卷铁芯立体式D．容量等级（KVA）10系列（R10）305063801001251602002503154005006308001000125016002000250031504000500063008000100001250016000200002500031500400005000063000E．电压等级（一次电压或输入电压）F．特殊使用环境代号高原地区用符号“GY”S11-100/10GY污秽...
