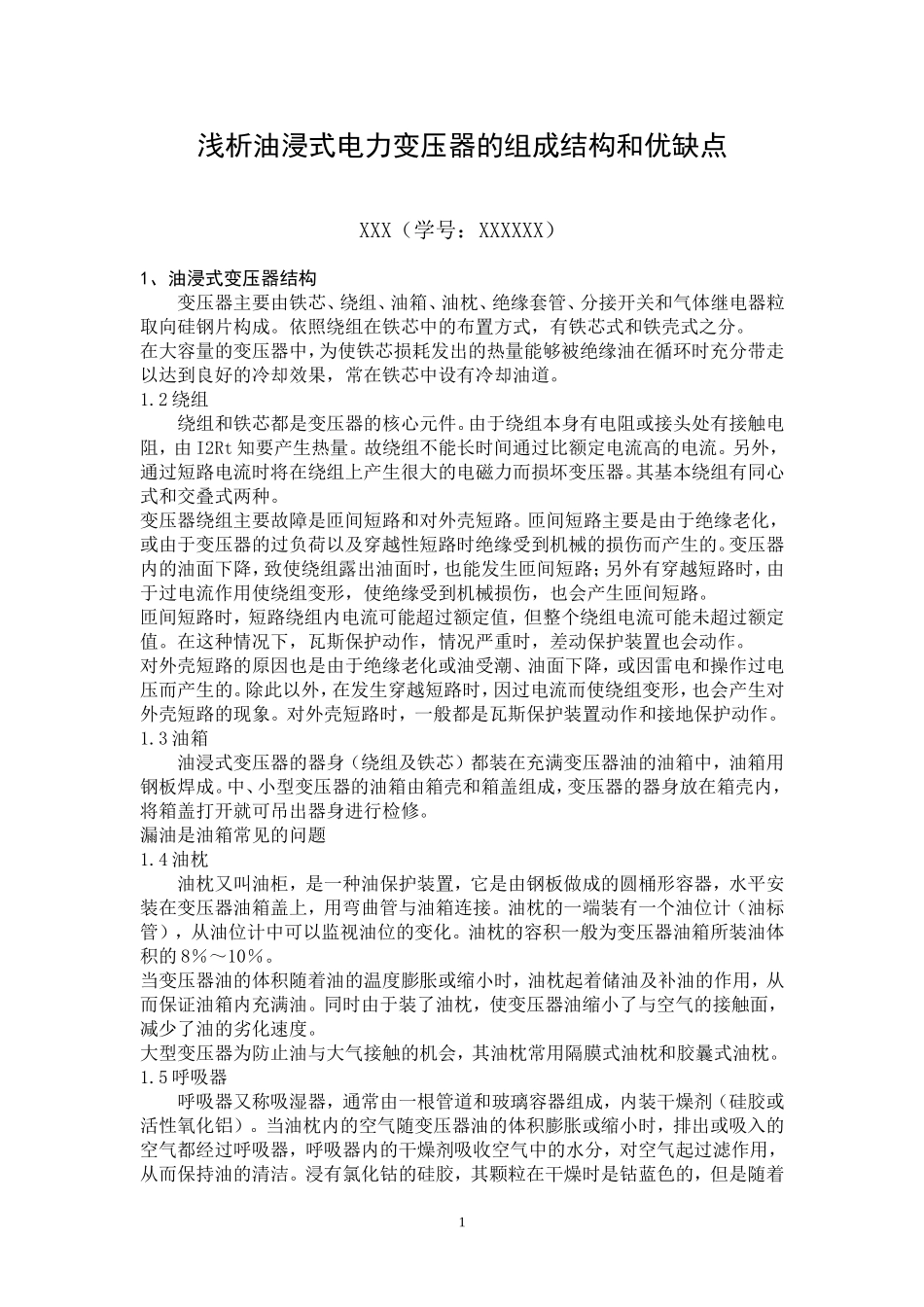

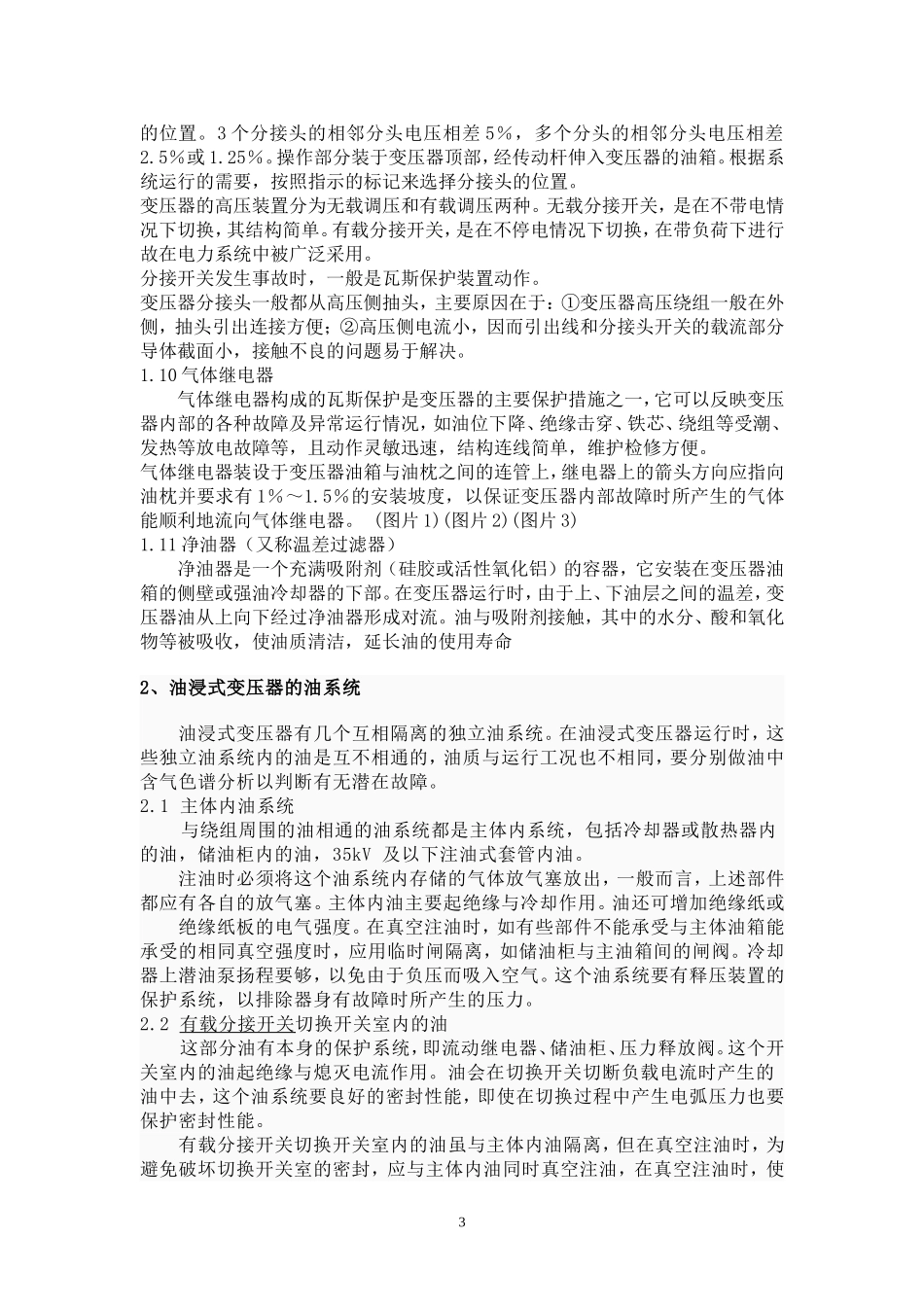

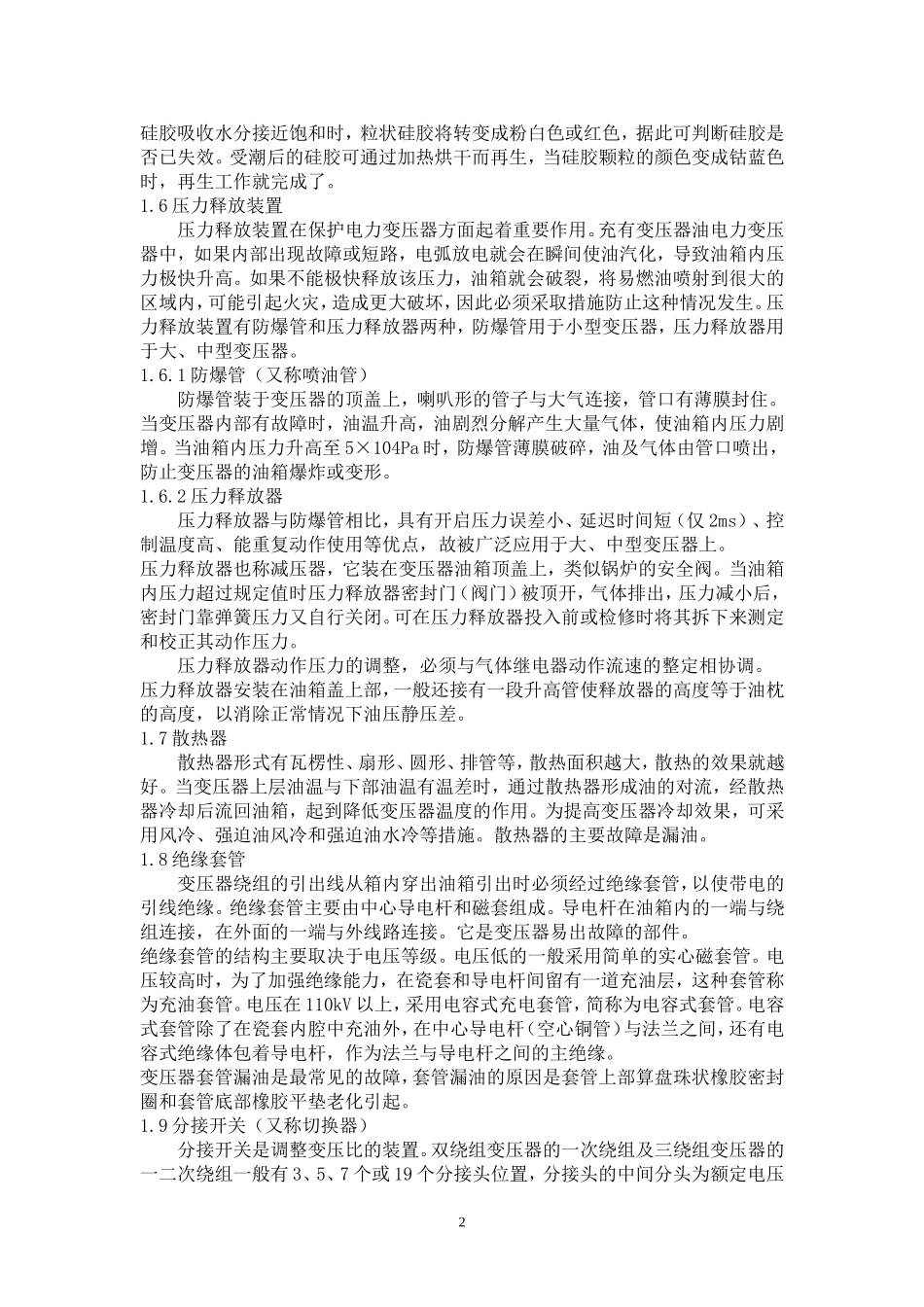

浅析油浸式电力变压器的组成结构和优缺点XXX（学号：XXXXXX）1、油浸式变压器结构变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器粒取向硅钢片构成。依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。在大容量的变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走以达到良好的冷却效果，常在铁芯中设有冷却油道。1.2绕组绕组和铁芯都是变压器的核心元件。由于绕组本身有电阻或接头处有接触电阻，由I2Rt知要产生热量。故绕组不能长时间通过比额定电流高的电流。另外，通过短路电流时将在绕组上产生很大的电磁力而损坏变压器。其基本绕组有同心式和交叠式两种。变压器绕组主要故障是匝间短路和对外壳短路。匝间短路主要是由于绝缘老化，或由于变压器的过负荷以及穿越性短路时绝缘受到机械的损伤而产生的。变压器内的油面下降，致使绕组露出油面时，也能发生匝间短路；另外有穿越短路时，由于过电流作用使绕组变形，使绝缘受到机械损伤，也会产生匝间短路。匝间短路时，短路绕组内电流可能超过额定值，但整个绕组电流可能未超过额定值。在这种情况下，瓦斯保护动作，情况严重时，差动保护装置也会动作。对外壳短路的原因也是由于绝缘老化或油受潮、油面下降，或因雷电和操作过电压而产生的。除此以外，在发生穿越短路时，因过电流而使绕组变形，也会产生对外壳短路的现象。对外壳短路时，一般都是瓦斯保护装置动作和接地保护动作。1.3油箱油浸式变压器的器身（绕组及铁芯）都装在充满变压器油的油箱中，油箱用钢板焊成。中、小型变压器的油箱由箱壳和箱盖组成，变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修。漏油是油箱常见的问题1.4油枕油枕又叫油柜，是一种油保护装置，它是由钢板做成的圆桶形容器，水平安装在变压器油箱盖上，用弯曲管与油箱连接。油枕的一端装有一个油位计（油标管），从油位计中可以监视油位的变化。油枕的容积一般为变压器油箱所装油体积的8％～10％。当变压器油的体积随着油的温度膨胀或缩小时，油枕起着储油及补油的作用，从而保证油箱内充满油。同时由于装了油枕，使变压器油缩小了与空气的接触面，减少了油的劣化速度。大型变压器为防止油与大气接触的机会，其油枕常用隔膜式油枕和胶曩式油枕。1.5呼吸器呼吸器又称吸湿器，通常由一根管道和玻璃容器组成，内装干燥剂（硅胶或活性氧化铝）。当油枕内的空气随变压器油的体积膨胀或缩小时，排出或吸入的空气都经过呼吸器，呼吸器内的干燥剂吸收空气中的水分，对空气起过滤作用，从而保持油的清洁。浸有氯化钴的硅胶，其颗粒在干燥时是钴蓝色的，但是随着1硅胶吸收水分接近饱和时，粒状硅胶将转变成粉白色或红色，据此可判断硅胶是否已失效。受潮后的硅胶可通过加热烘干而再生，当硅胶颗粒的颜色变成钴蓝色时，再生工作就完成了。1.6压力释放装置压力释放装置在保护电力变压器方面起着重要作用。充有变压器油电力变压器中，如果内部出现故障或短路，电弧放电就会在瞬间使油汽化，导致油箱内压力极快升高。如果不能极快释放该压力，油箱就会破裂，将易燃油喷射到很大的区域内，可能引起火灾，造成更大破坏，因此必须采取措施防止这种情况发生。压力释放装置有防爆管和压力释放器两种，防爆管用于小型变压器，压力释放器用于大、中型变压器。1.6.1防爆管（又称喷油管）防爆管装于变压器的顶盖上，喇叭形的管子与大气连接，管口有薄膜封住。当变压器内部有故障时，油温升高，油剧烈分解产生大量气体，使油箱内压力剧增。当油箱内压力升高至5×104Pa时，防爆管薄膜破碎，油及气体由管口喷出，防止变压器的油箱爆炸或变形。1.6.2压力释放器压力释放器与防爆管相比，具有开启压力误差小、延迟时间短（仅2ms）、控制温度高、能重复动作使用等优点，故被广泛应用于大、中型变压器上。压力释放器也称减压器，它装在变压器油箱顶盖上，类似锅炉的安全阀。当油箱内压力超过规定值时压力释放器密封门（阀门）被顶开，气体排出，压力减小后，密封门靠弹簧压力又自行关闭。可在压力释放器投入前或检修时将其拆下来测定和校正其动作压力。压力释放器动作压力的调整，必须与气...
