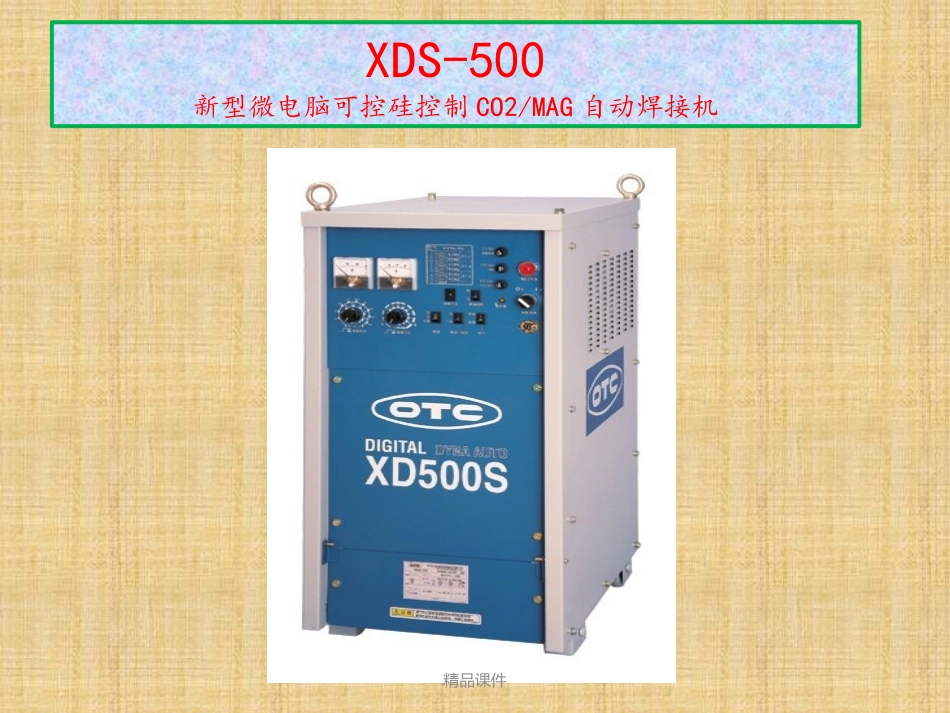

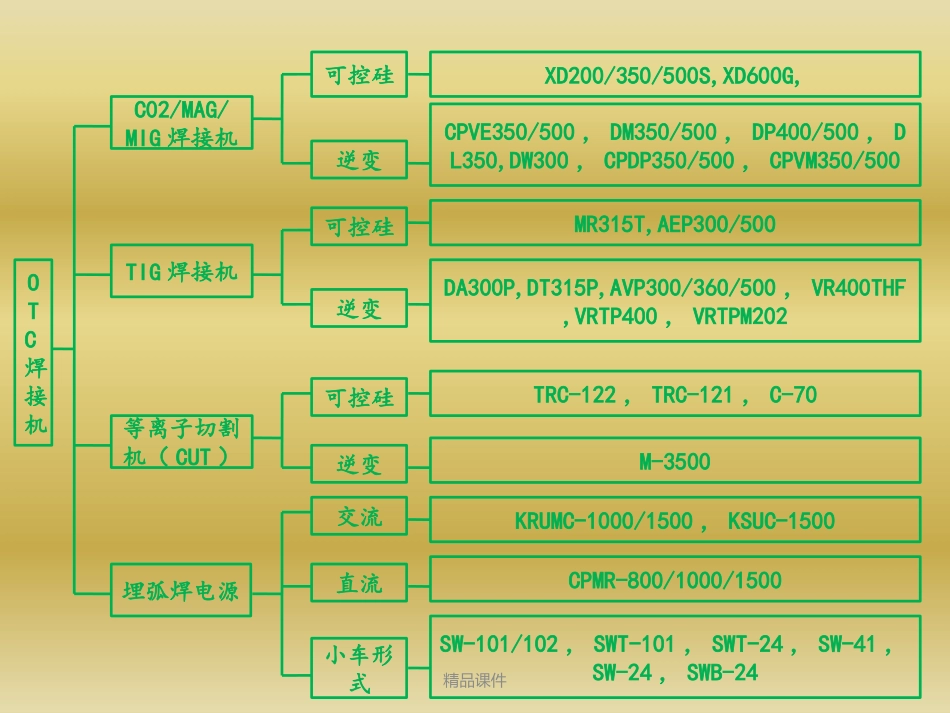

精品课件OTC焊接机C02/MAG/MIG焊接机TIG焊接机等离子切割机（CUT）埋弧焊电源可控硅逆变可控硅逆变可控硅逆变交流直流小车形式XD200/350/500S,XD600G,CPVE350/500，DM350/500，DP400/500，DL350,DW300，CPDP350/500，CPVM350/500MR315T,AEP300/500DA300P,DT315P,AVP300/360/500，VR400THF,VRTP400，VRTPM202TRC-122，TRC-121，C-70M-3500KRUMC-1000/1500，KSUC-1500CPMR-800/1000/1500SW-101/102，SWT-101，SWT-24，SW-41，SW-24，SWB-24XDS-500新型微电脑可控硅控制CO2/MAG自动焊接机精品课件一XDS系列焊接机的原理特点1：工作原理XDS系列焊接机是可控硅整流控制的直流焊接机。其主回路的工作过程首先是把三相交流380V的工厂电压，通过主变压器降压输出约50V的适合整流的交流电压。主变输出6相双反星型带平衡电抗器，再通过三相桥式可控硅整流，输出60V左右的适合焊接的直流电压，最后这个60V的直流电压经过输出电抗器的平滑滤波后，通过送丝装置加在焊枪和工件上，从而实现焊接。精品课件XDS系列焊接机的特点经常需改变焊接条件的情况・,能迅速的设定合适条件只需操纵一个旋纽・,即使是初次使用者也能迅速掌握要领微机会自动设定与焊接电流匹配的电压（电压可做微调节）微调(-)(+)精品课件XDS系列焊接机的特点一元化功能：•1一元化功能参照各种焊接方式，根据焊接电流预设相对应的合适电压一元化的设定在设定焊接条件后，将选择开关设定在一元侧，焊接电压旋钮居中，只需要设定焊接接电流就能得到与之匹配的适当的输出电压。一元化的应用一元化操作简单，即使是没有焊接经验的人也能轻松进行高效，无缺陷的焊接。・经常需改变焊接条件的情况,能迅速的设定合适条件・只需操纵一个旋纽,即使是初次使用者也能迅速掌握要领微机会自动设定与焊接电流匹配的电压（电压可做微调节）(-)(+)精品课件XDS系列焊接机的特点•恒溶深功能15mm30mm保护气体：20%CO2+80%Ar焊丝:普通钢φ1.2mm母材:普通钢板9mm焊接速度:60cm/min焊接电流:230A平均焊接电压:28V熔深不变精品课件XDS系列焊接机的特点•恒溶深功能•2恒熔深控制功能指即便在焊丝的干伸长度发生变化的状态下，可能对焊接部位进行高质量，高效率的稳定焊接。恒熔深功能的设定将选择开关设定在恒熔深”有“侧。恒熔深控制的应用1：在焊丝干伸长度经常发生变化的焊接部位。2：在狭窄的焊接部位，目测无法直接看到的焊接部位15mm30mm保护气体：20%CO2+80%Ar焊丝:普通钢φ1.2mm母材:普通钢板9mm焊接速度:60cm/min焊接电流:230A平均焊接电压:28V焊接位置看不清时“熔深控制”有（健全焊接）无(融合不良)不能确保有合适的姿势时“熔深控制”有（健全焊接）无（产生气孔）精品课件XDS系列焊接机的特点•焊接位置看不清时•“”熔深控制有（健全焊接）•无(融合不良)•不能确保有合适的姿势时•“”熔深控制有（健全焊接）•无（产生气孔）精品课件XDS系列焊接机的特点•4良好的引弧和去球功能•良好的引弧对焊缝的开端形成是相当重要的•也是降低焊接缺陷的必需项目•XDS系列焊机通过微机控制,保证了良好的引弧•效果,保证了焊接质量精品课件XDS系列焊接机的特点焊接大小不问,结束时焊丝前端的形状相同断弧时,微机测算好焊丝前端温度,再起弧时控制提供最适合的温度.随时提供安定的起弧数控可控硅控制XDS焊接电源传统的可控硅焊接电源焊接结束时焊丝尖端形状的比较精品课件XDS系列焊接机的特点•性能卓越的起弧性能微电脑数字控制充分保证了良好的焊接性及起弧性能。微电脑的高速精密控制使焊接性大幅度提升，尤其短路过渡波形控制使低电流区域焊接稳定性得到明显的改善。另外对应各种焊接方式的热丝起弧功能，慢送丝功能使起弧性能更加稳定可靠。传统的可控硅XC焊接电源数控可控硅控制XDS焊接电源精品课件XDS系列焊接机的特点飞溅的比较传统的可控硅焊接电源－溶接条件－焊接電流：２００Ａ，电弧電圧：２３Ｖ，焊接速度：３０ｃｍ／分－撮影条件－过滤片：ＮＤ２，光圈：１６，快门速度：１／１２５数控可控硅控制XDS焊接电源精品课件XDS系列焊接机的特点1：节能装置--冷却风机节电自停功能。机器在空载不焊接的状态下运转10分钟，风机便自动...
