PBA工法简介VIP免费

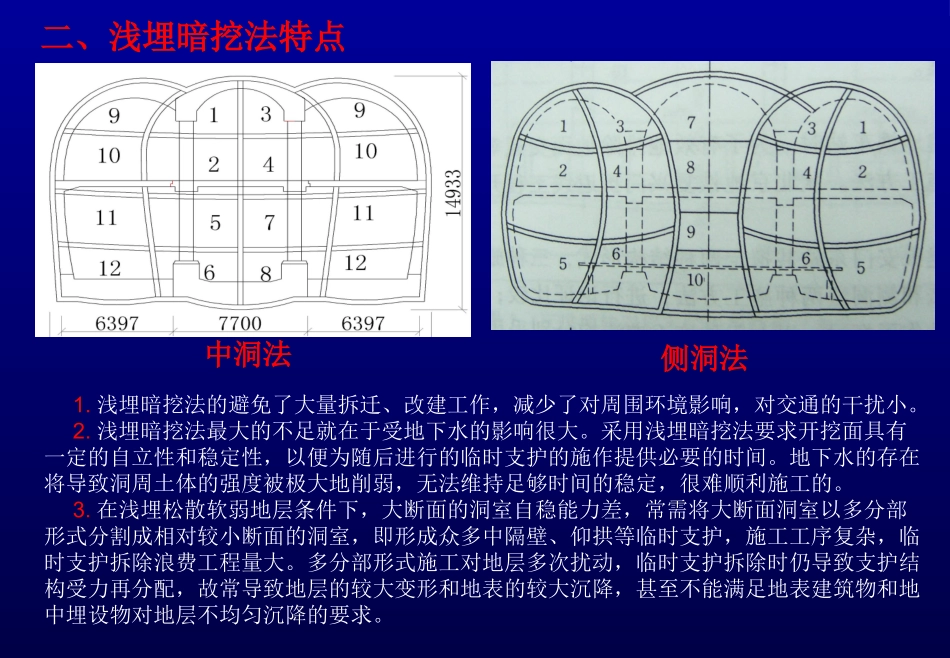

PBA工法概述一、浅埋暗挖法概述浅埋暗挖法的首次应用是修建北京地铁复兴门折返线。其隧道断面有单线、双线和渡线，还有不同的加宽断面和曲线断面。跨度从6m到14.46m。结构项部覆盖层最小厚度约10m，完成复兴门折返线工程后，采用浅埋暗挖法相继完成了“复兴门一西单”区间隧道和西单站折返线和西单车站等工程。二、浅埋暗挖法特点1.浅埋暗挖法的避免了大量拆迁、改建工作，减少了对周围环境影响，对交通的干扰小。2.浅埋暗挖法最大的不足就在于受地下水的影响很大。采用浅埋暗挖法要求开挖面具有一定的自立性和稳定性，以便为随后进行的临时支护的施作提供必要的时间。地下水的存在将导致洞周土体的强度被极大地削弱，无法维持足够时间的稳定，很难顺利施工的。3.在浅埋松散软弱地层条件下，大断面的洞室自稳能力差，常需将大断面洞室以多分部形式分割成相对较小断面的洞室，即形成众多中隔壁、仰拱等临时支护，施工工序复杂，临时支护拆除浪费工程量大。多分部形式施工对地层多次扰动，临时支护拆除时仍导致支护结构受力再分配，故常导致地层的较大变形和地表的较大沉降，甚至不能满足地表建筑物和地中埋设物对地层不均匀沉降的要求。中洞法侧洞法盖挖法是在明挖法的基础上发展起来的，它的基本意图是针对明挖法长期占用路面，影响交通的不足，利用盖板及时恢复路面，最大限度地减少了对地面交通的干扰。盖挖法的另一大优点在于，垂直受力体系形成以后，自上而下进行的开挖土方、绑扎钢筋和灌注混凝土的工作，便可在安全度较高、施工空间较大的条件下进行。因此采用盖挖法施工，可以加快施工进度，缩短工期。三、盖挖法概述按照内部结构修建顺序的不同，盖挖法又可分为顺筑法和逆筑法两种。顺筑法即在由挡墙和顶板组成的垂直受力体系形成以后，边开挖边架设临时支撑，直至预定深度，并开始浇筑基础底板，接着依次由下至上，边拆除临时支撑边浇筑地下结构主体。逆筑法的施工顺序与顺筑法相反，在地下结构施工时不架设临时支撑，而以结构本身既作为挡墙又作为支撑，从上往下依次开挖和构筑结构主体的施工方法。逆筑法与顺筑法相比较，其优势在于边开挖边施作上部结构，可以使结构上部具有更大的刚度，两侧的围护结构更加稳定，从而使下部的施工更加安全。四、盖挖法概述五、盖挖施工工序图五、盖挖施工工序图施工步骤七、由车站两端施做车站中间暗挖结构，整个车站二衬结构施工完成后，施工站台板、内部结构装修、设备安装和铺轨。施工步骤二、桩顶加支撑，开挖土体至顶板底面，进行顶板底面封底并施做临时水沟，然后施做盖挖围护结构和中桩基础。施工步骤三、安装钢管柱，预留边墙防水层搭接，预留与顶板钢筋搭接，施做顶板结构。顶板养护、铺设防水层，回填土体，拆除支撑及顶板底面以上的φ600围护桩，恢复路面交通。施工步骤四、由施工竖井，通过风道开挖地下负一层，施做地下负一层边墙防水层、边墙结构和中隔板结构。施工步骤五、由施工竖井，通过风道开挖地下负二层，施做地下负二层边墙防水层、边墙结构和中隔板结构。施工步骤六、由施工竖井，通过风道开挖地下负三层，施做底板垫层，施做地下负三层边墙和底板防水层，施做底板结构和边墙结构。施工步骤一、管线拆改移，路面改造，施工围挡，施做φ600围护桩以及桩顶冠梁。六、PBA工法概述“PBA”工法的物理意义是：P－桩（pile）、B－梁（beam）、A－拱（arc），即由边桩、中桩（柱）、顶底梁、顶拱共同构成初期受力体系，承受施工过程的荷载；其主要思想是将盖挖及分步暗挖法有机结合起来，发挥各自的优势，在顶盖的保护下可以逐层向下开挖土体，施作二次衬砌，可采用顺作和逆作两种方法施工，最终形成由初期支护＋二次衬砌组合而成的永久承载体系。七、东单、王府井站断面PBA工法在北京地铁复一八线施工中被首次采用。东单、王府井站断面八、东单、王府井站施工工序九、东单、王府井站施工工序的认识优点:1）二次衬砌整体性好，基本等同明挖法结构效果；2）施工工作面宽敞，便于使用大型机械，提高施工进度；值得推敲的问题:1）初期支护（包括临时中桩）废弃量与导洞回填量较大；2）临时中桩凿除为车站施工增加一定的麻...
