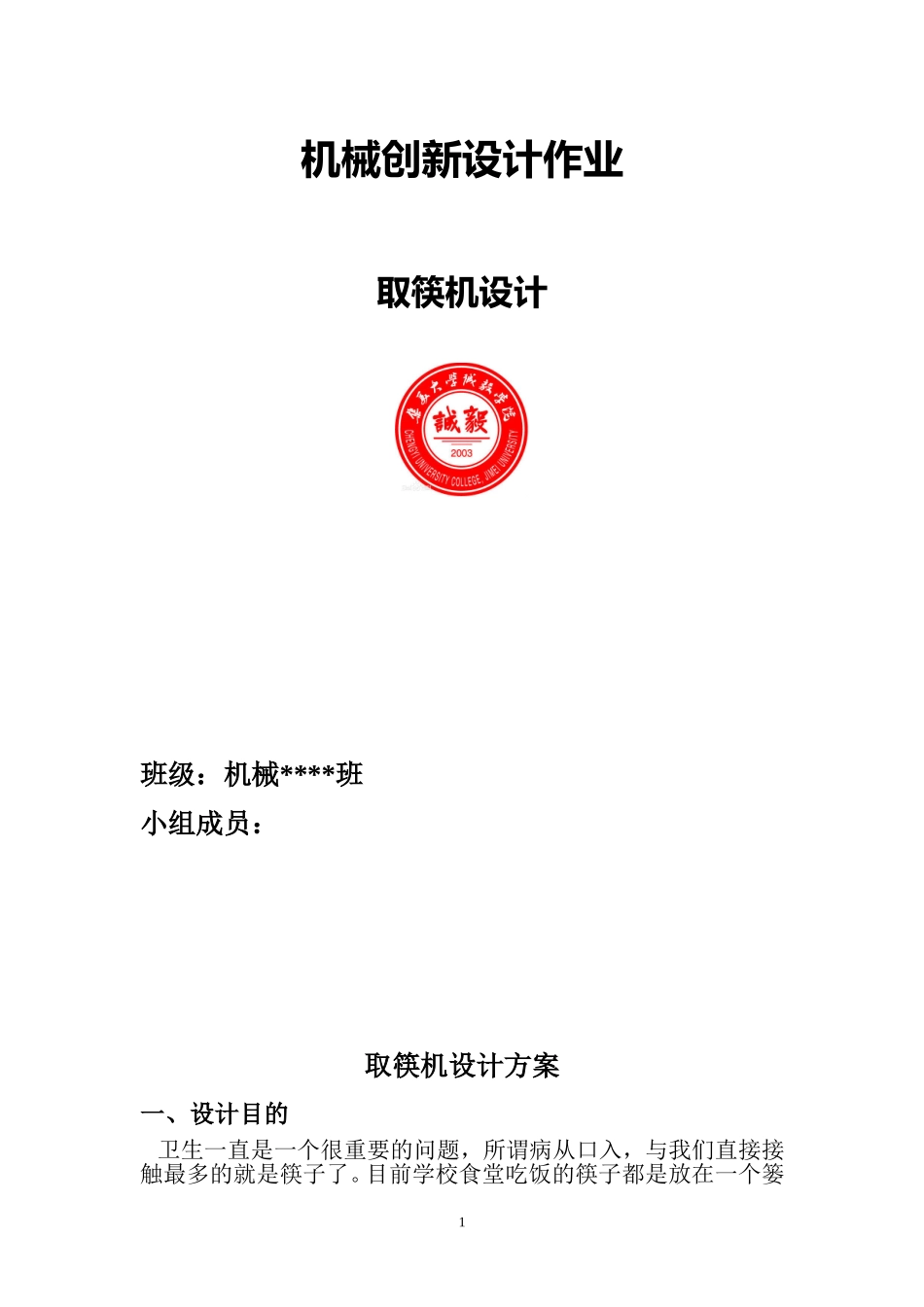

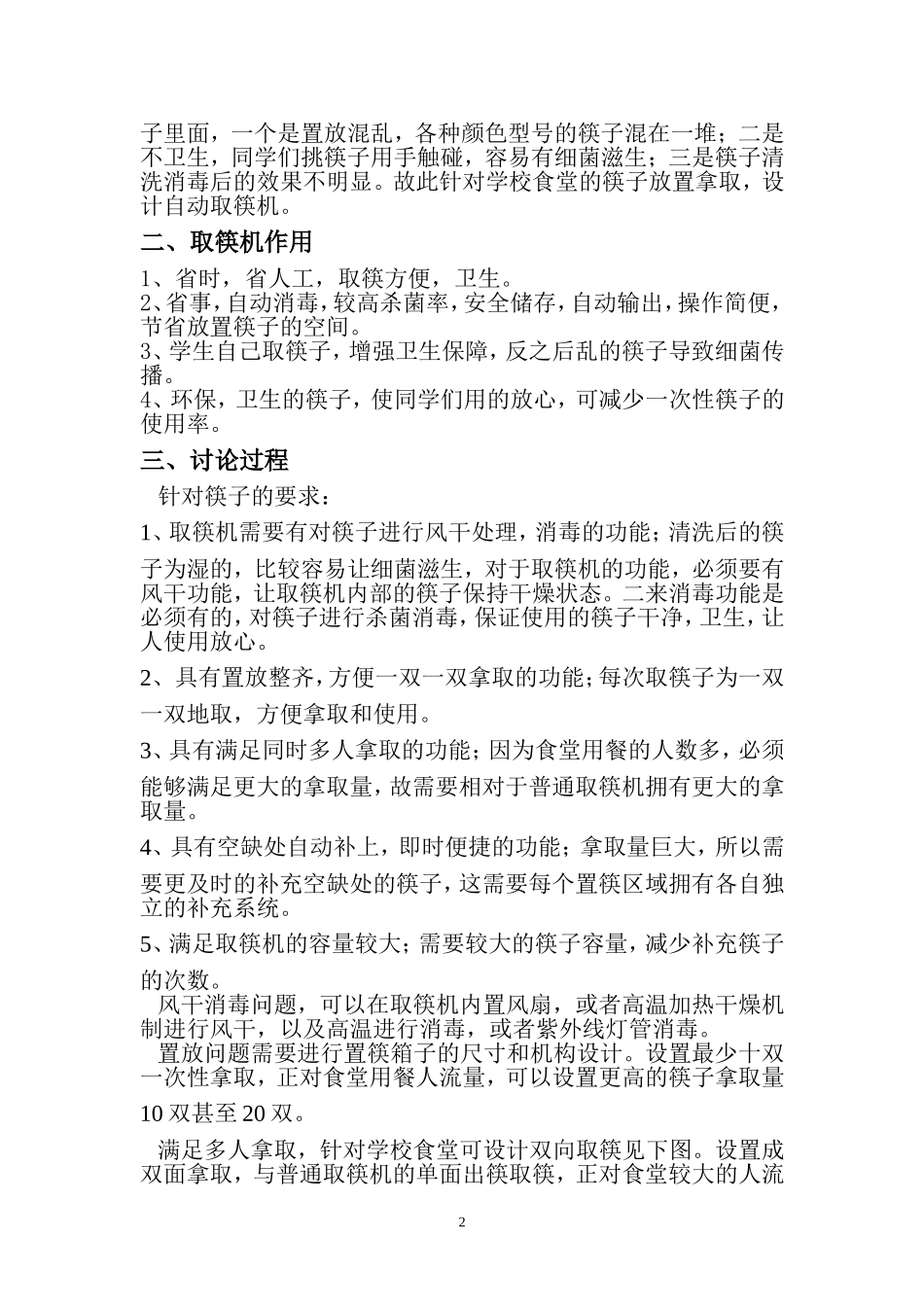

1机械创新设计作业取筷机设计班级：机械****班小组成员：取筷机设计方案一、设计目的卫生一直是一个很重要的问题，所谓病从口入，与我们直接接触最多的就是筷子了。目前学校食堂吃饭的筷子都是放在一个篓2子里面，一个是置放混乱，各种颜色型号的筷子混在一堆；二是不卫生，同学们挑筷子用手触碰，容易有细菌滋生；三是筷子清洗消毒后的效果不明显。故此针对学校食堂的筷子放置拿取，设计自动取筷机。二、取筷机作用1、省时，省人工，取筷方便，卫生。2、省事，自动消毒，较高杀菌率，安全储存，自动输出，操作简便，节省放置筷子的空间。3、学生自己取筷子，增强卫生保障，反之后乱的筷子导致细菌传播。4、环保，卫生的筷子，使同学们用的放心，可减少一次性筷子的使用率。三、讨论过程针对筷子的要求：1、取筷机需要有对筷子进行风干处理，消毒的功能；清洗后的筷子为湿的，比较容易让细菌滋生，对于取筷机的功能，必须要有风干功能，让取筷机内部的筷子保持干燥状态。二来消毒功能是必须有的，对筷子进行杀菌消毒，保证使用的筷子干净，卫生，让人使用放心。2、具有置放整齐，方便一双一双拿取的功能；每次取筷子为一双一双地取，方便拿取和使用。3、具有满足同时多人拿取的功能；因为食堂用餐的人数多，必须能够满足更大的拿取量，故需要相对于普通取筷机拥有更大的拿取量。4、具有空缺处自动补上，即时便捷的功能；拿取量巨大，所以需要更及时的补充空缺处的筷子，这需要每个置筷区域拥有各自独立的补充系统。5、满足取筷机的容量较大；需要较大的筷子容量，减少补充筷子的次数。风干消毒问题，可以在取筷机内置风扇，或者高温加热干燥机制进行风干，以及高温进行消毒，或者紫外线灯管消毒。置放问题需要进行置筷箱子的尺寸和机构设计。设置最少十双一次性拿取，正对食堂用餐人流量，可以设置更高的筷子拿取量10双甚至20双。满足多人拿取，针对学校食堂可设计双向取筷见下图。设置成双面拿取，与普通取筷机的单面出筷取筷，正对食堂较大的人流3量，设置成双面出筷取筷，如图3，方便用餐人员取筷子。空缺处自动补上，设置自动感应装置。对空缺出筷区自动进行补充筷子，即时便捷。四、设计方案1、筷子置放方式为满足多人通知取筷，横向出筷为限于一双一双，为方便多人同时取筷，故此设计水平竖向送筷子。一来可以简化机械结构，二来方便取筷。取筷机一次性可送10~20双筷子，具体根据食堂的人流量来定。设置两面对称，针对较大的人流量，方便取用。详细见图1~4。2、取筷机尺寸正对食堂的较大群体，取筷机设计为双向取筷，平均一双筷子的尺寸为22~24cm，食堂取筷机尺寸较大些，尺寸为50~55cm×25cm×50cm。取筷机容量为200~300双，满足较大的需求量。3、内部机构配置内部设置小型风扇，及时风干洗净的筷子。高温除湿不方便拿取，高温需要间歇性加热，内部为封闭状态，不利于湿气散发。故采用内置小风扇，设置合理的出水口。内置紫外线消毒灯，对内部筷子进行即时的消毒。内置小型电机，设置自动感应装置，对空缺筷子的部位进行自动补筷。取筷机设置开关，以及消毒按钮。每次补充筷子，按消毒按钮进行消毒。4、设置内部清洗出水口，方便取筷机进行清洗后的排水。附件：4图1（proe渲染模型）图25图36图4
