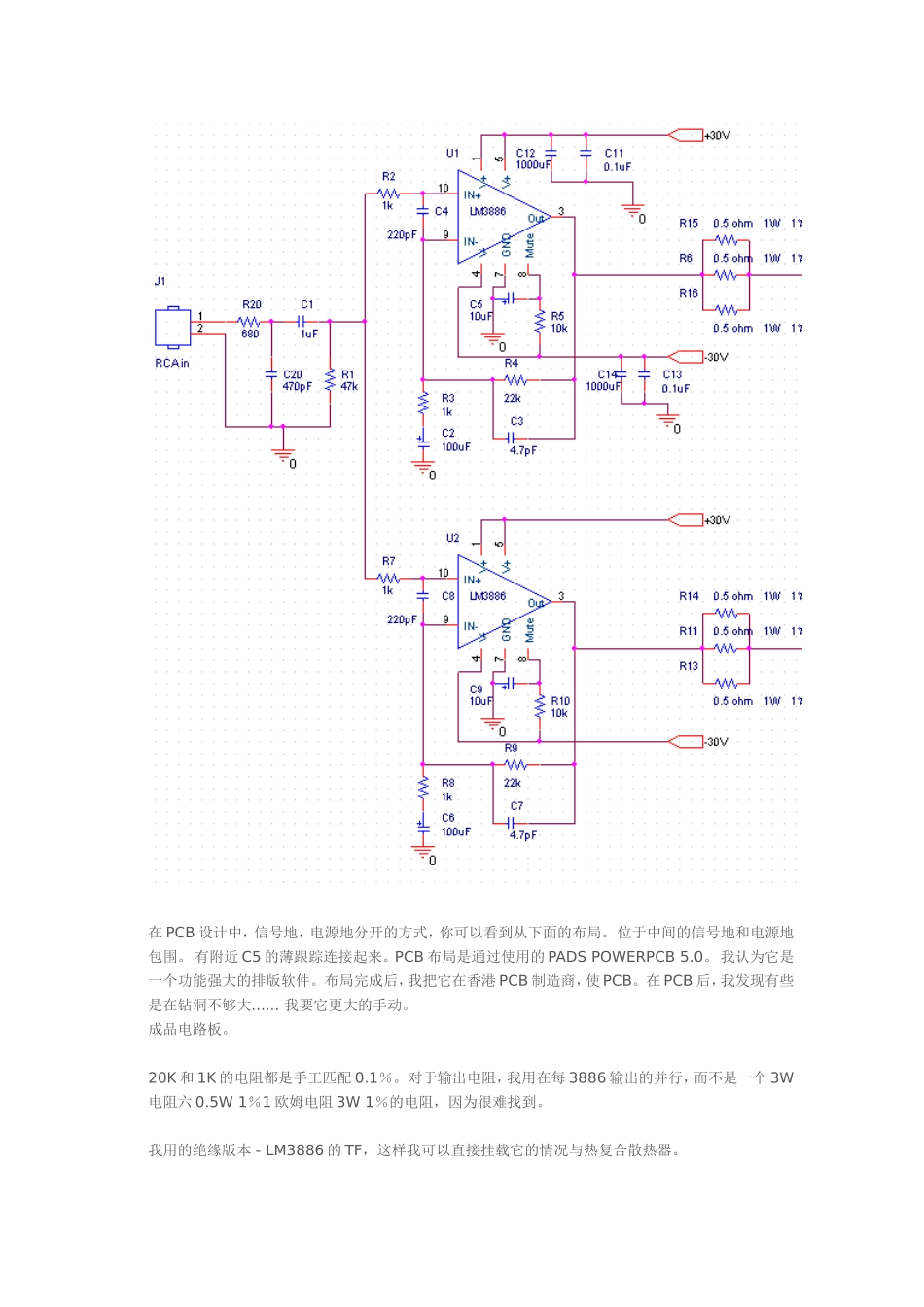

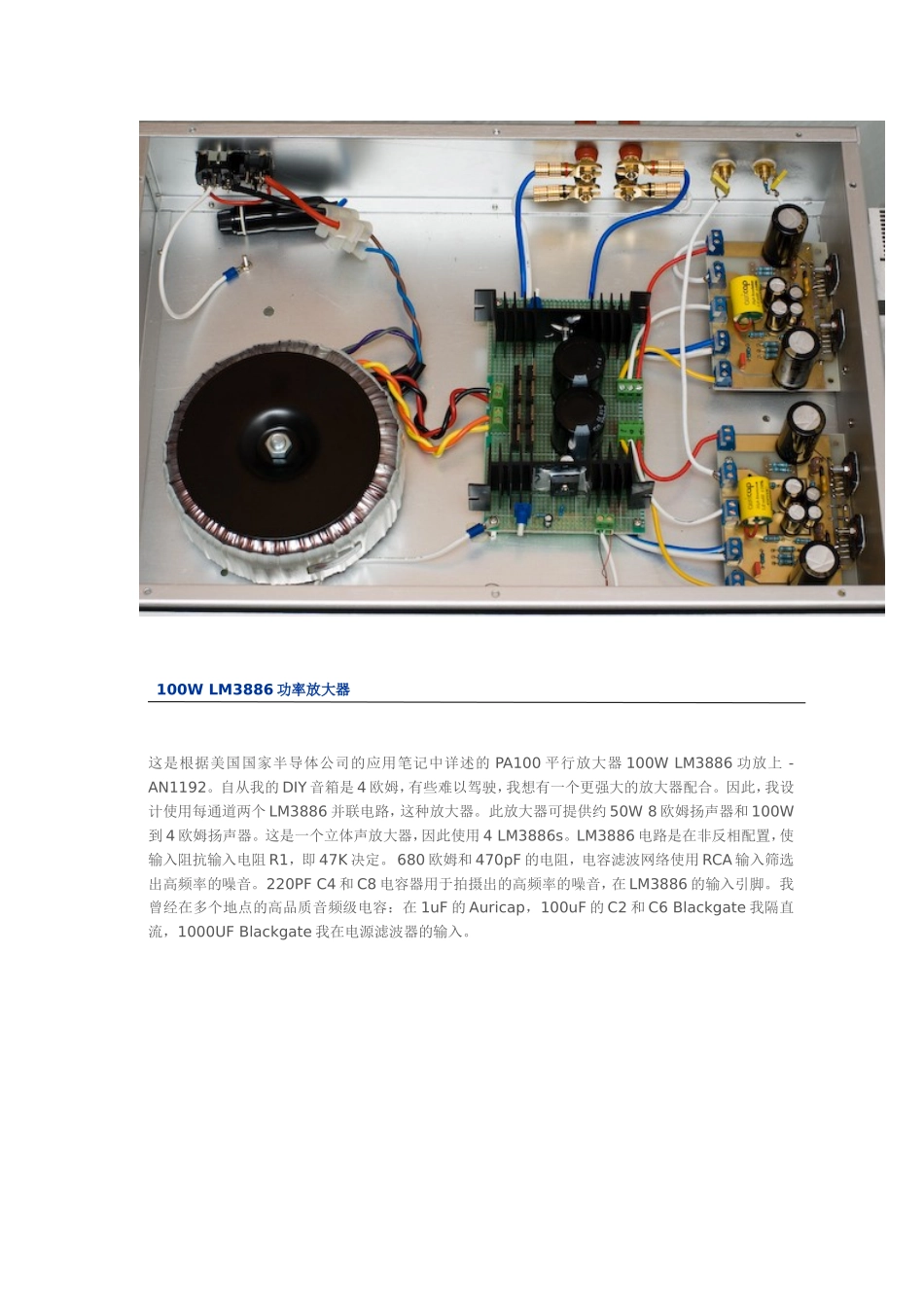

100WLM3886功率放大器这是根据美国国家半导体公司的应用笔记中详述的PA100平行放大器100WLM3886功放上-AN1192。自从我的DIY音箱是4欧姆，有些难以驾驶，我想有一个更强大的放大器配合。因此，我设计使用每通道两个LM3886并联电路，这种放大器。此放大器可提供约50W8欧姆扬声器和100W到4欧姆扬声器。这是一个立体声放大器，因此使用4LM3886s。LM3886电路是在非反相配置，使输入阻抗输入电阻R1，即47K决定。680欧姆和470pF的电阻，电容滤波网络使用RCA输入筛选出高频率的噪音。220PFC4和C8电容器用于拍摄出的高频率的噪音，在LM3886的输入引脚。我曾经在多个地点的高品质音频级电容：在1uF的Auricap，100uF的C2和C6Blackgate我隔直流，1000UFBlackgate我在电源滤波器的输入。在PCB设计中，信号地，电源地分开的方式，你可以看到从下面的布局。位于中间的信号地和电源地包围。有附近C5的薄跟踪连接起来。PCB布局是通过使用的PADSPOWERPCB5.0。我认为它是一个功能强大的排版软件。布局完成后，我把它在香港PCB制造商，使PCB。在PCB后，我发现有些是在钻洞不够大......我要它更大的手动。成品电路板。20K和1K的电阻都是手工匹配0.1％。对于输出电阻，我用在每3886输出的并行，而不是一个3W电阻六0.5W1％1欧姆电阻3W1％的电阻，因为很难找到。我用的绝缘版本-LM3886的TF，这样我可以直接挂载它的情况与热复合散热器。耦合电容是Auricap的1uF的450V。我用这种高品质的电容，因为它是在主信号路径。高频滤波电容器是银云母47PF和220pF。过滤器使用的电源是Blackgate我1000UF50V。C2和C6是Blackgate我100uF的50V。为更好的结果，两极的版本应该被使用。不过，我不使用它，因为双向极性Blackgate我的太大融入我的PCB。安装在RCA680欧姆+470pF的滤波网络。此帮助过滤高频率的噪音，到董事会之前。WIMA电容0.1uF的电源去耦电容器LM3886引脚直接焊接在PCB的背面。这有助于消除一些高频率的噪音。3886被安装在一个3/8英寸的铝合金板，然后到案件。外面的情况下，我用3PC机的CPU散热器。我用的铝层之间的北极银热复合以改善热传导。与所有这些大的散热器，它只有微温时，在正常音量收听。所使用的电源是稳压电源。我用前LT1083的稳压器每轨10000uF。调节后，我有100uF的稳压板上。使用稳压器的优点是电源纹波电压被删除。如果不使用功率调节，我可以听到从扬声器很少50/100Hz哼哼。于高电流MUR860二极管，以确保高电流。使用的电压调节器是LT1083的，它可以提供8A的电流。变压器用在这里是一个500VA2X25V。2LT1083的电源，然后由监管，调控后，电压是30V。会考虑，而不是使用这种电源电路，的TIP2955是能够提供15A的电流：我做了一些DC测量，其结果是相当不错的，我得到了7mV的直流偏移扬声器端子。2芯片的输出之间的电压差小于1毫伏。该放大器的声音是类似我的LM3875放大器，这是非常干净和细节。它有没有嗡嗡声，没有嘘声，无噪音。相比，的LM3875Gainclone，这放大器可以提供两倍的功率，我的4欧姆扬声器，并提高了动态和低音冲了很多。
