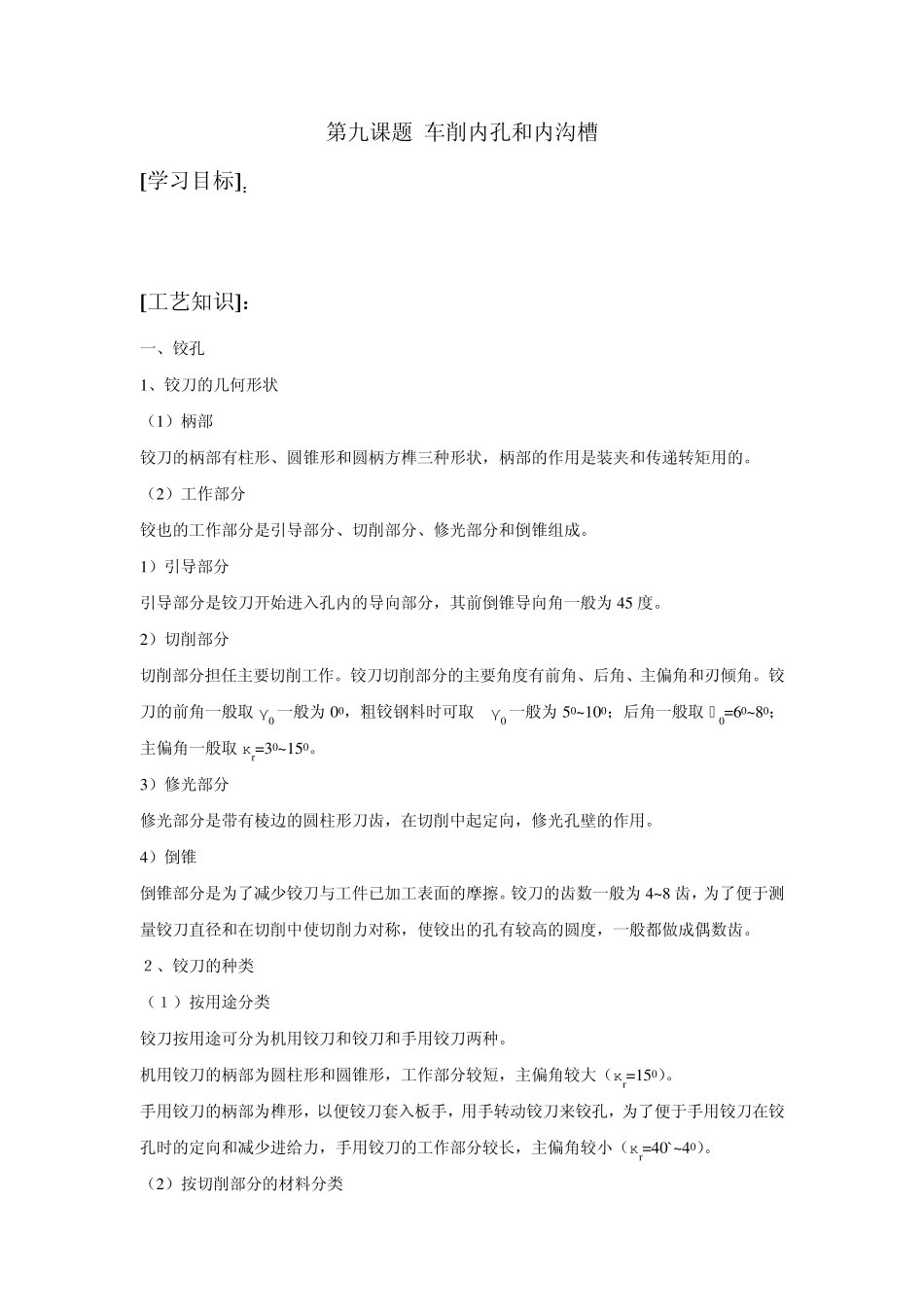

第九课题 车削内孔和内沟槽 [学习目标]： [工艺知识]： 一、铰孔 1、铰刀的几何形状 （1）柄部 铰刀的柄部有柱形、圆锥形和圆柄方榫三种形状，柄部的作用是装夹和传递转矩用的。 （2）工作部分 铰也的工作部分是引导部分、切削部分、修光部分和倒锥组成。 1）引导部分 引导部分是铰刀开始进入孔内的导向部分，其前倒锥导向角一般为 45 度。 2）切削部分 切削部分担任主要切削工作。铰刀切削部分的主要角度有前角、后角、主偏角和刃倾角。铰刀的前角一般取 γ0 一般为 00，粗铰钢料时可取 γ0 一般为 50~ 100；后角一般取 a0=60~ 80；主偏角一般取 κr=30~ 150。 3）修光部分 修光部分是带有棱边的圆柱形刀齿，在切削中起定向，修光孔壁的作用。 4）倒锥 倒锥部分是为了减少铰刀与工件已加工表面的摩擦。铰刀的齿数一般为 4~ 8 齿，为了便于测量铰刀直径和在切削中使切削力对称，使铰出的孔有较高的圆度，一般都做成偶数齿。 ２、铰刀的种类 （１）按用途分类 铰刀按用途可分为机用铰刀和铰刀和手用铰刀两种。 机用铰刀的柄部为圆柱形和圆锥形，工作部分较短，主偏角较大（κr=150）。 手用铰刀的柄部为榫形，以便铰刀套入板手，用手转动铰刀来铰孔，为了便于手用铰刀在铰孔时的定向和减少进给力，手用铰刀的工作部分较长，主偏角较小（κr=40`~ 40）。 （2）按切削部分的材料分类 铰刀按切削部分的材料分为高速钢铰刀和硬质合金铰刀。 ３、铰刀尺寸的确定 铰刀的精度主要取决于铰刀尺寸。铰刀的基本尺寸与孔的基本尺寸相同，因此只需要确铰刀的公差即可。铰刀的公差由孔的精度等级、加时的扩大量（或收缩量）、铰刀的留磨余量等因素确定，其计算公式如下： 上偏差= 32被加工孔直径公差 下偏差= 31被加工孔直径公差 一般情况下，除用硬质合金铰刀高速铰削外，多数时间，铰孔时会产生孔径扩大的现象。 例：铰刀∅16H7（+0.0180 ）的内孔，试确定铰刀的尺寸。 解：铰刀基本尺寸为∅16m m 上偏差= 32×0.018=0.012m m 下偏差= 31×0.018=0.006m m 答：铰刀的尺寸为∅16+0 .0 1 2+0 .0 0 6 错误！未定义书签。 ４、铰刀的的装夹 铰刀的装夹方法有以下两种方法： （１）将铰刀直接或通过钻夹头（圆柱柄铰刀）、过渡套筒（圆锥柄铰刀）插入尾座筒的锥孔中。使用这种方式，对车床尾座要求高，首先要找正尾座水平中心，使铰刀的轴线与工件轴线的旋转中心严格重合，如果尾座左右有偏移...
