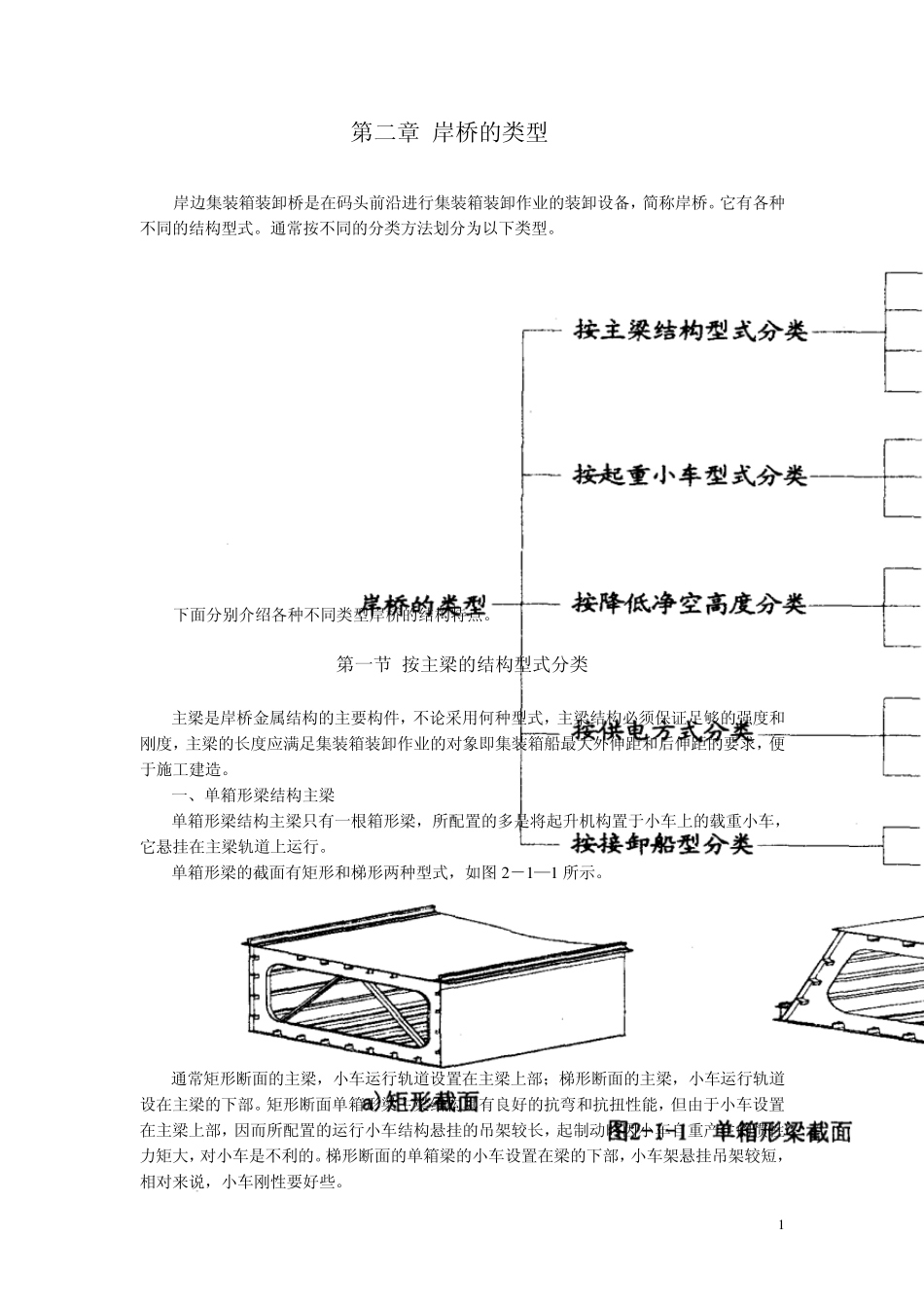

1 第二章 岸桥的类型 岸边集装箱装卸桥是在码头前沿进行集装箱装卸作业的装卸设备，简称岸桥。它有各种不同的结构型式。通常按不同的分类方法划分为以下类型。 下面分别介绍各种不同类型岸桥的结构特点。 第一节 按主梁的结构型式分类 主梁是岸桥金属结构的主要构件，不论采用何种型式，主梁结构必须保证足够的强度和刚度，主梁的长度应满足集装箱装卸作业的对象即集装箱船最大外伸距和后伸距的要求，便于施工建造。 一、单箱形梁结构主梁 单箱形梁结构主梁只有一根箱形梁，所配置的多是将起升机构置于小车上的载重小车，它悬挂在主梁轨道上运行。 单箱形梁的截面有矩形和梯形两种型式，如图2 －1 —1 所示。 通常矩形断面的主梁，小车运行轨道设置在主梁上部；梯形断面的主梁，小车运行轨道设在主梁的下部。矩形断面单箱形梁主梁结构具有良好的抗弯和抗扭性能，但由于小车设置在主梁上部，因而所配置的运行小车结构悬挂的吊架较长，起制动时因小车自重产生的惯性力矩大，对小车是不利的。梯形断面的单箱梁的小车设置在梁的下部，小车架悬挂吊架较短，相对来说，小车刚性要好些。 2 单箱形梁结构的前主梁其支承多采用单拉杆，这种型式的主梁结构简单、自重轻，主梁具有良好的抗扭性能。由于梁下具有足够的空间，适合于将起重小车做成自行式载重小车。 二、双箱形梁结构主梁 双箱形梁结构主梁由两根箱形梁组成（图2－1—2a、b），两根箱形梁之间用横梁联接。为了加强结构的刚度，有时在横梁和主梁之间增加平面桁架。 图2－1－2 双箱梁截面形式 双箱形结构主梁的整体截面有梯形、矩形和由矩形和梯形组合的复合形。梯形断面的双箱形结构主梁的承轨梁可以方便使用轧制的T 形钢，为小车车轮布置提供了较大空间。主梁断面高度不能太大，一般不超过 1800 m m ，通常用户对主梁的宽度要求限制在某一数值范围内。如果需要增加梁的高度 H 可采用复合形断面主梁（图2-1-3）。 双箱形矩形断面结构的承轨梁布置通常采用两种型式：图2－1—4 所示一种是插入矩形梁中（图2－1—4a），另一种是采用焊接组合承轨梁（图2—1—4b）。这种结构要求承轨梁面板与腹板间的焊缝要保证足够的强度和刚度，要求焊缝要平滑，避免在轮压反复辗压下发生疲劳裂纹。 双箱形结构主梁有以下优点： 1）与单箱形结构主梁比较，由于起重小车在双主梁中间，可以减小侧向迎风面积。 2）在相同起升高度情况下，由于起重小车置于两箱形梁之间，起重机总高度...
