第二章建筑内部给水系统的计算

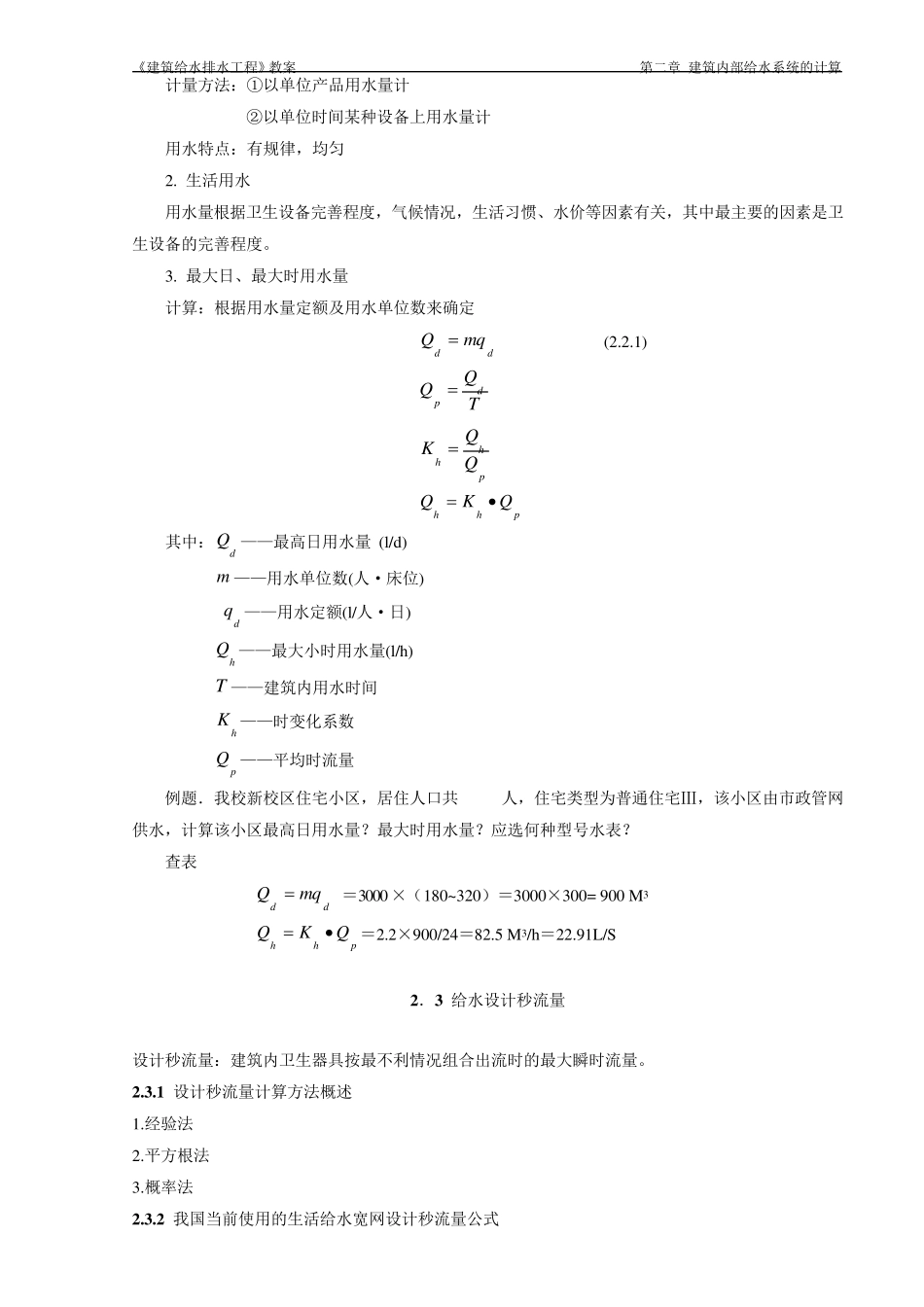

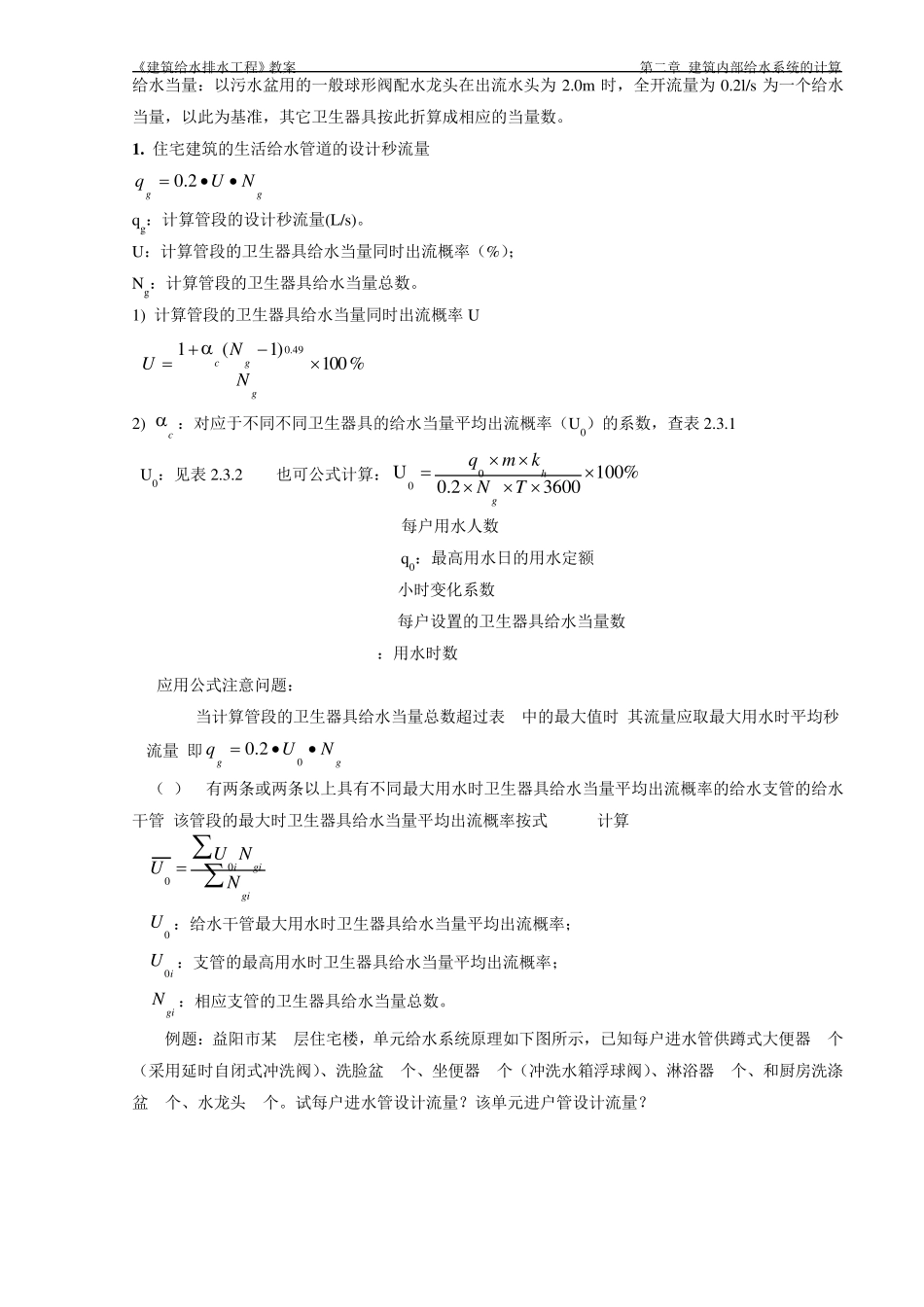

《建筑给水排水工程》教案 第二章 建筑内部给水系统的计算 第二章 建筑内部给水系统的计算 目的要求：掌握给水系统所需水压和水量的计算方法，以及贮水池，水箱的设计计算，能够正确选用气压给水设备。认识水质回流污染的现象，能够有效预防水质回流污染。 重点：给水系统所需水压和水量的计算方法。 难点：建筑给水系统的水力计算，以及水箱安装高度的计算方法。 教学课时：6课时 教学方法：多媒体教学 2 .1 给水系统所需水压 室内给水系统所需压力，应该能将所需的流量输送至建筑物内最不利点(最高最远点)的配水龙头或用水设备处，并保证有足够的流出水头。 流出水头：是指各种配水龙头或用水设备，在规定的出水量（额定流量）时所需要的最小压力。其数值大小因配水龙头及用水设备而异，参见表2.1.1 如果市政给水管网水压为H0 ，则有两种情况 (1) H0≥H，表明市政给水管网水压满足室内给水所需要的压力。 (2) H0＜H，说明市政给水管网的水压小于室内给水所需要的压力。如果二者相差不大，可以适当调整局部给水管段的管径，减小H：值，使H。≥H，即可满足供水需要；否则，只有采取升压的措施，所需提高的压力即为Ho与H的差值。 2 .2 给水系统所需水量 1. 生产用水 用水量根据生产工艺过程、设备情况、产品性质、地区条件等确定 《建筑给水排水工程》教案 第二章 建筑内部给水系统的计算 计量方法：①以单位产品用水量计 ②以单位时间某种设备上用水量计 用水特点：有规律，均匀 2. 生活用水 用水量根据卫生设备完善程度，气候情况，生活习惯、水价等因素有关，其中最主要的因素是卫生设备的完善程度。 3. 最大日、最大时用水量 计算：根据用水量定额及用水单位数来确定 ddmqQ  (2.2.1) TQQdp  phhQQK  phhQKQ 其中：dQ ——最高日用水量 (l/d) m ——用水单位数(人·床位) dq ——用水定额(l/人·日) hQ ——最大小时用水量(l/h) T ——建筑内用水时间 hK ——时变化系数 pQ ——平均时流量 例题．我校新校区住宅小区，居住人口共 3000人，住宅类型为普通住宅Ⅲ，该小区由市政管网供水，计算该小区最高日用水量？最大时用水量？应选何种型号水表？ 查表 2.2.1 ddmqQ  ＝3000 ×（180~ 320）＝3000×300= 900 M3 phhQKQ＝2.2×900/24＝82.5 M3/h＝22.91L/S 2 ．3 给水设计秒流量 设计秒流量：建筑内卫生器具按最不利情况组合出流时的最大瞬时流量...
