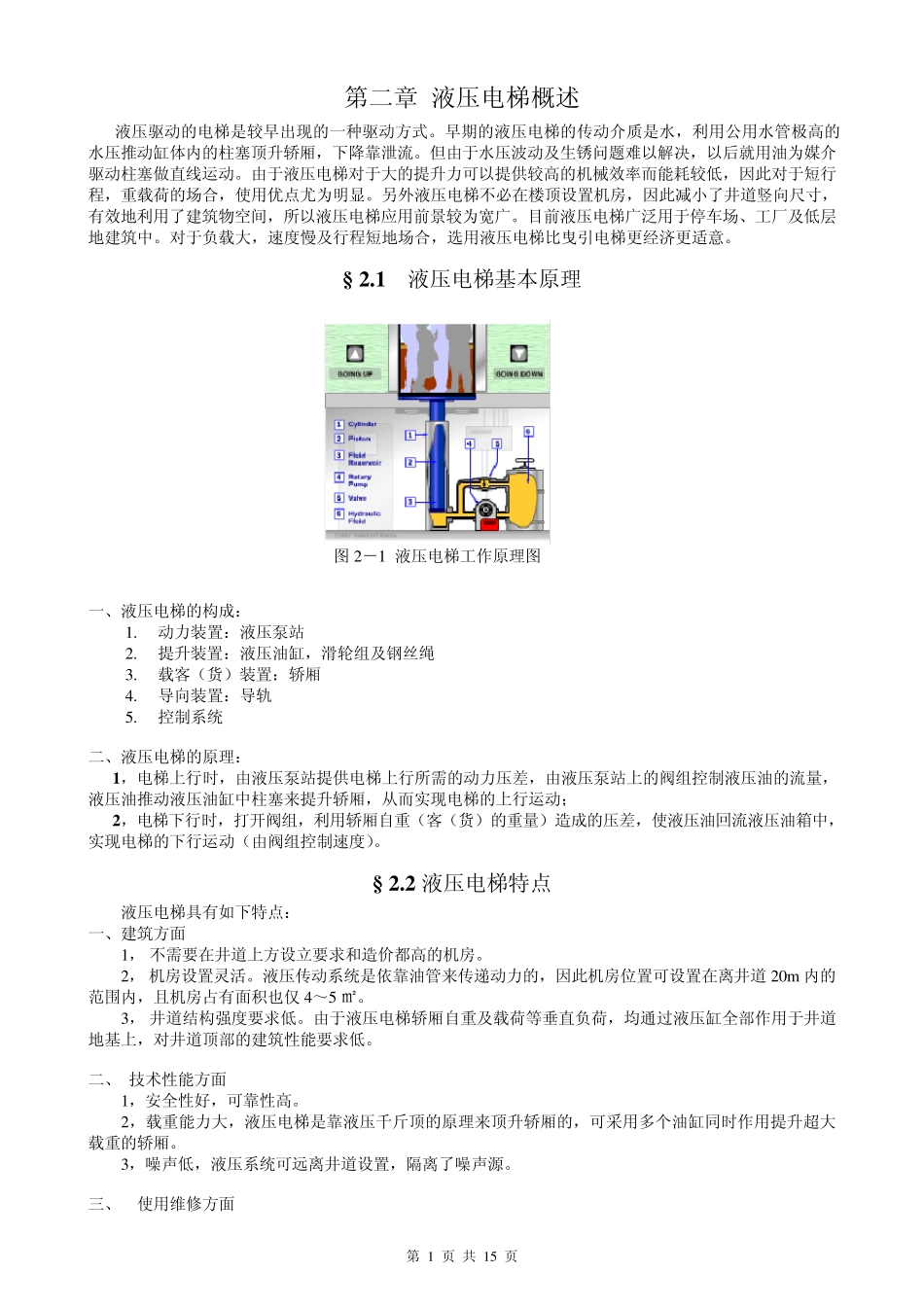

第 1 页 共 15 页 第二章 液压电梯概述 液压驱动的电梯是较早出现的一种驱动方式
早期的液压电梯的传动介质是水，利用公用水管极高的水压推动缸体内的柱塞顶升轿厢，下降靠泄流
但由于水压波动及生锈问题难以解决，以后就用油为媒介驱动柱塞做直线运动
由于液压电梯对于大的提升力可以提供较高的机械效率而能耗较低，因此对于短行程，重载荷的场合，使用优点尤为明显
另外液压电梯不必在楼顶设置机房，因此减小了井道竖向尺寸，有效地利用了建筑物空间，所以液压电梯应用前景较为宽广
目前液压电梯广泛用于停车场、工厂及低层地建筑中
对于负载大，速度慢及行程短地场合，选用液压电梯比曳引电梯更经济更适意
1 液压电梯基本原理 一、液压电梯的构成： 1
动力装置：液压泵站 2
提升装置：液压油缸，滑轮组及钢丝绳 3
载客（货）装置：轿厢 4
导向装置：导轨 5
控制系统 二、液压电梯的原理： 1 ，电梯上行时，由液压泵站提供电梯上行所需的动力压差，由液压泵站上的阀组控制液压油的流量，液压油推动液压油缸中柱塞来提升轿厢，从而实现电梯的上行运动； 2 ，电梯下行时，打开阀组，利用轿厢自重（客（货）的重量）造成的压差，使液压油回流液压油箱中，实现电梯的下行运动（由阀组控制速度）
2 液压电梯特点 液压电梯具有如下特点： 一、建筑方面 1， 不需要在井道上方设立要求和造价都高的机房
2， 机房设置灵活
液压传动系统是依靠油管来传递动力的，因此机房位置可设置在离井道 20m 内的范围内，且机房占有面积也仅 4～5 ㎡
3， 井道结构强度要求低
由于液压电梯轿厢自重及载荷等垂直负荷，均通过液压缸全部作用于井道地基上，对井道顶部的建筑性能要求低
二、 技术性能方面 1，安全性好，可靠性高
2，载重能力大，液压电梯是靠液压千斤顶的原理来顶升轿厢的，可采用多个油缸同时作用提升超大
