第二章膨胀节的结构及功能

第二章膨胀节的结构及功能_第1页
1/27
第二章膨胀节的结构及功能_第2页
2/27
第二章膨胀节的结构及功能_第3页
3/27

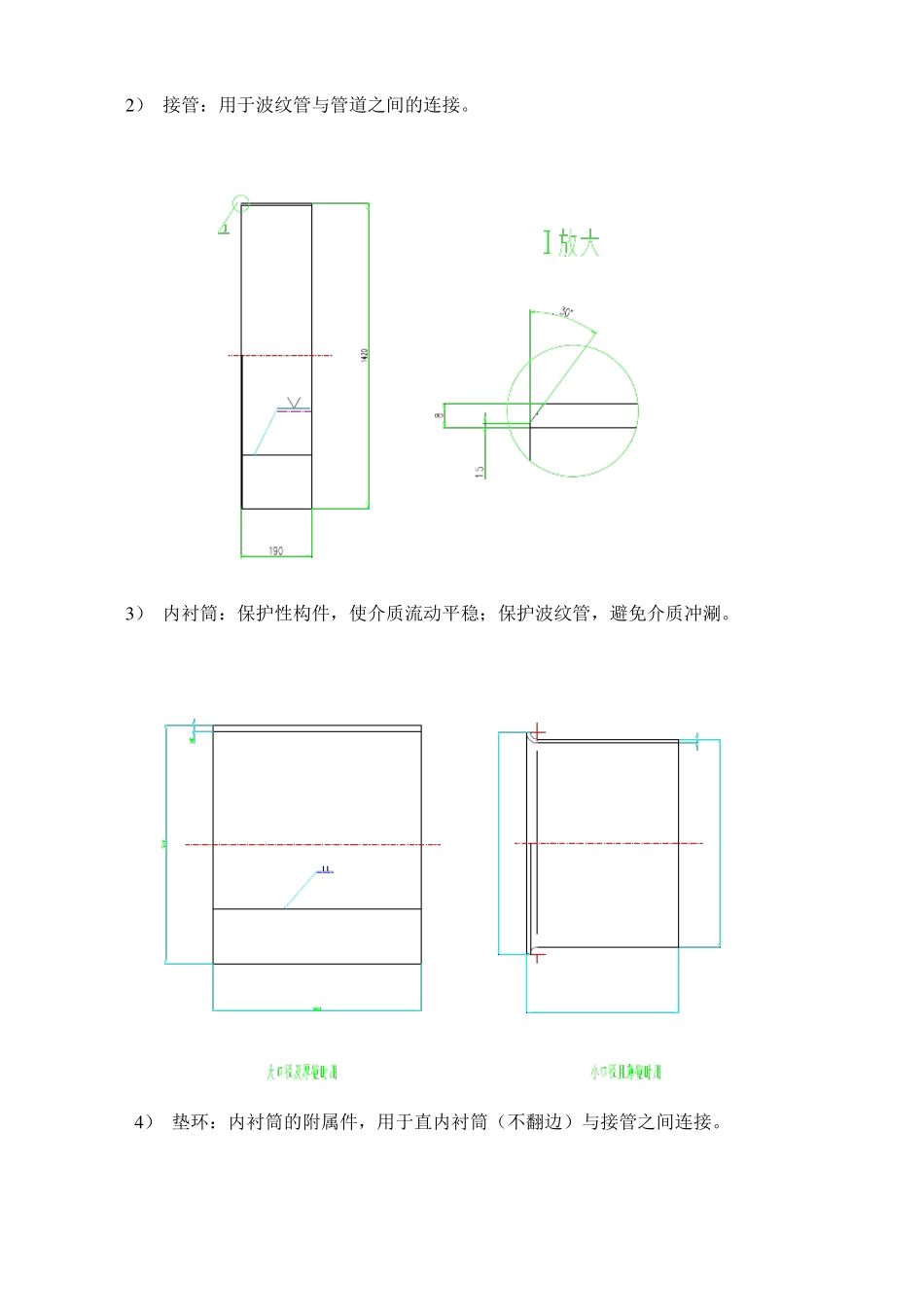

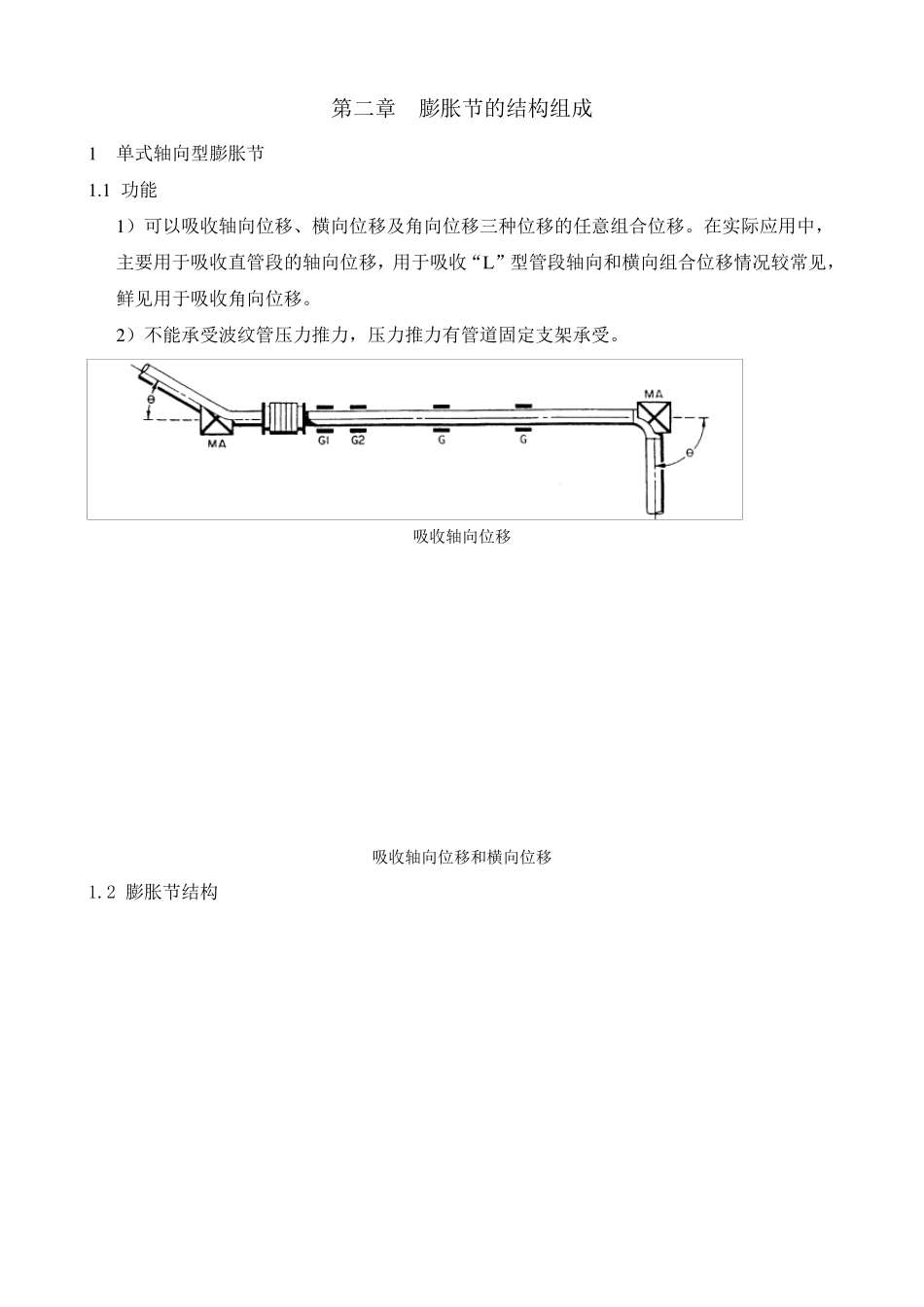

第二章 膨胀节的结构组成 1 单式轴向型膨胀节 1.1 功能 1)可以吸收轴向位移、横向位移及角向位移三种位移的任意组合位移。在实际应用中, 主要用于吸收直管段的轴向位移,用于吸收“L”型管段轴向和横向组合位移情况较常见, 鲜见用于吸收角向位移。 2)不能承受波纹管压力推力,压力推力有管道固定支架承受。 吸收轴向位移 吸收轴向位移和横向位移 1.2 膨胀节结构 1——波纹管 2、3——接管 4——垫环 5——内衬筒(导流筒) 6——耳板 7——双头螺柱 8——螺母 1) 波纹管:核心元件、变形元件 2 ) 接管:用于波纹管与管道之间的连接。 3 ) 内衬筒:保护性构件,使介质流动平稳;保护波纹管,避免介质冲涮。 4 ) 垫环:内衬筒的附属件,用于直内衬筒(不翻边)与接管之间连接。 5 ) 双头螺柱:运输固定构件,用于固定波纹管的长度,避免运输、安装过程中膨胀节变形。 耳板:运输固定构件,用于支撑双头螺柱。 6 )螺母:运输固定构件,用于固定双头螺柱。图略。 2 复式自由型膨胀节 2 .1 功能 1 )可以吸收轴向位移、横向位移及角向位移三种位移的组合位移。在实际应用中, 主要用于用于吸收轴向和横向组合位移。如“L”形管段的位移(见单式);与管道相连的 设备位移(横向)和管道热胀位移(轴向)。 2)不能承受波纹管压力推力,压力推力有管道固定支架承受。 2.2 膨胀节结构 1——波纹管 2——接管 3——中间接管 4——垫环 5——内衬筒(导流筒) 6——耳板 7——双头螺柱 8——螺母 1)波纹管、接管、内衬筒(导流筒)、耳板、双头螺柱见单式轴向膨胀节。 2)中间接管,用于波纹管之间的连接。 3 复式拉杆型型膨胀节 3.1 功能 1)用于吸收横向位移和中间接管的轴向位移。在实际应用中,“L”、“Z”形管段上常采用复式拉杆型型膨胀节吸收管段位移。 2)波纹管压力推力由承力构件承受。 3 .2 膨胀节结构 1——接管撑板组件 3——波纹管 4——中间接管 5——耳板 6——双头螺柱(大拉杆) 7——双头螺柱 8——肋板 11——垫环 13——内衬筒(导流筒) 15——螺母 16——锥面垫圈 17——球面螺母 18——螺母 1 )接管撑板组件(承力构件):接管作用略;撑板用于支撑大拉杆,并传递盲板力。 ⅠⅠ放大 1 ——接管 2 ——撑板 3 ——肋板 2 )双头螺柱(大拉杆):承力构件,用于承受盲板力。 3 )耳板:运输固定构件,用于支撑双头螺柱...
