第二章谐振功率放大器习题解答

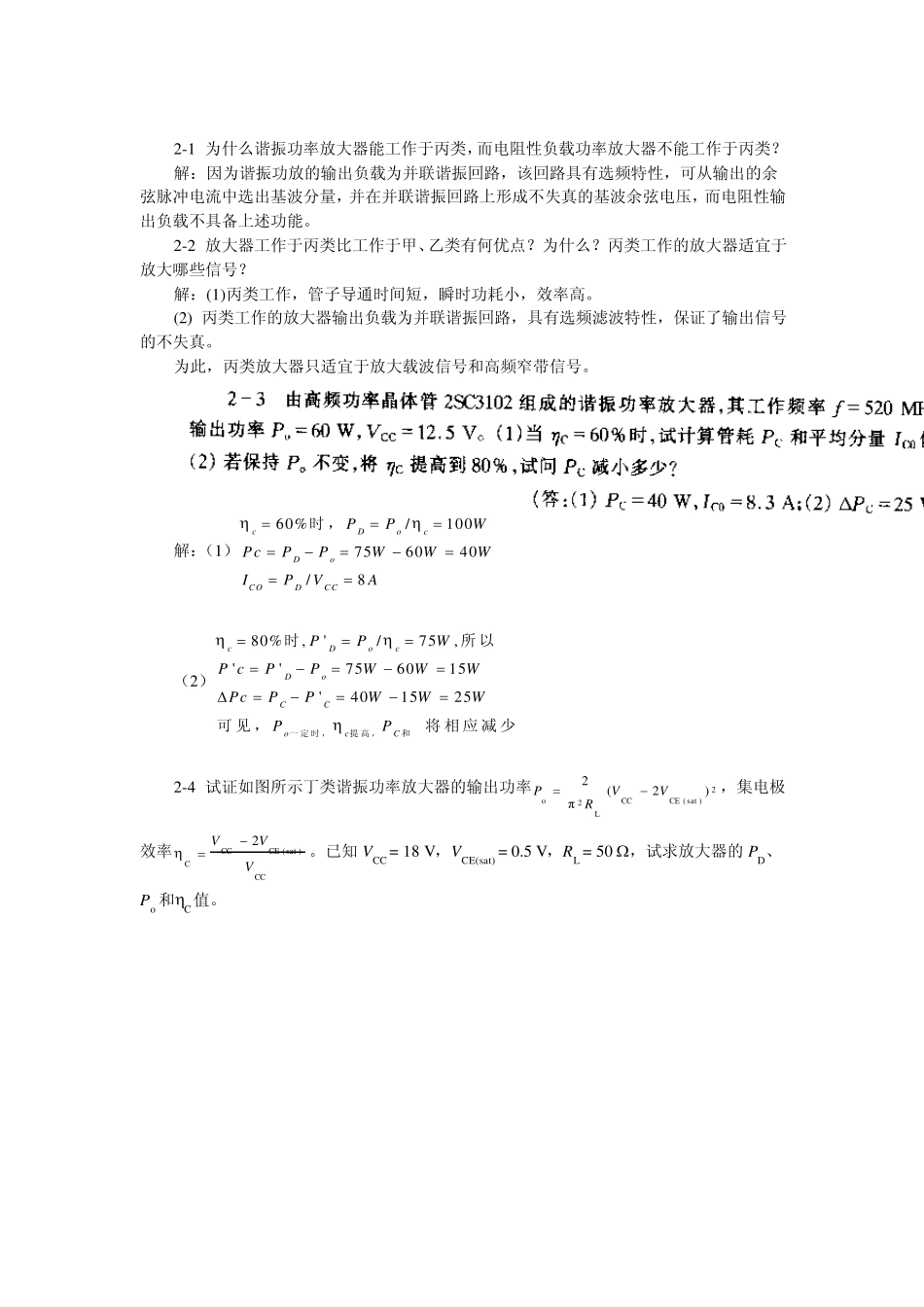

2-1 为什么谐振功率放大器能工作于丙类，而电阻性负载功率放大器不能工作于丙类？ 解：因为谐振功放的输出负载为并联谐振回路，该回路具有选频特性，可从输出的余弦脉冲电流中选出基波分量，并在并联谐振回路上形成不失真的基波余弦电压，而电阻性输出负载不具备上述功能。 2-2 放大器工作于丙类比工作于甲、乙类有何优点？为什么？丙类工作的放大器适宜于放大哪些信号？ 解：(1)丙类工作，管子导通时间短，瞬时功耗小，效率高。 (2) 丙类工作的放大器输出负载为并联谐振回路，具有选频滤波特性，保证了输出信号的不失真。 为此，丙类放大器只适宜于放大载波信号和高频窄带信号。 解：（1）60%/100756040/8cDocDoCODCCPPWPcPPWWWIPVA时 ， （2）80%,'/75,''756015'401525cDocDoCCocCPPWP cPPWWWPcPPWWWPPD一 定 时 ，提 高 ，和时所 以可见 ，P将 相 应 减 少 2-4 试证如图所示丁类谐振功率放大器的输出功率2)sat(CECCL2o)2(π2VVRP，集电极效率CC)sat(CECCC2VVV。已知 VCC = 18 V，VCE(sat) = 0.5 V，RL = 50  ，试求放大器的PD、Po 和C值。 解：(1) v A 为方波，按傅里叶级数展开，其中基波分量电压振幅。)2(π2)sat(CECCcmVVV通过每管的电流为半个余弦波，余弦波幅度，)2(π2)sat(CECCLLcmcmVVRRVI 其中平均分量电流平均值 cmC0π1 II 所以 2)s a t(CECCL2cmcmo)2(π221VVRIVP )2(π2)sat(CECCCCL2C0CCDVVVRIVP CC)sat(CECCDoC2/VVVPP (2) W24.1)2(π2)sat(CECCCCL2DVVVRP W17.1)2(π22)sat(CECCL2oVVRP %36.94/DoCPP 2-5 谐振功率放大器原理电路和功率管输出特性曲线如图所示，已知VCC = 12 V，VBB = 0.5 V，Vcm = 11 V，Vb m = 0.24 V。试在特性曲线上画出动态线。若由集电极电流iC求得IC0 = 32 mA，IcIm = 54 mA，试求PD、Po、C及所需的Re。 解： (1) V)cos24.05.0(cosV)cos1112(cosbmBBBEcmCCCEttVVvttVVv 取t0，30120，结果如下表 t 0 30 45 60 75 90 120 v BE/V 0.74 0.71 0.67 0.62 0.56 0.5 0.38 v CE/V 1 2.47 4.22 6.5 9.15 12 17.5 (2) mW384C0CCDIVP mW29721cmcmoIVP %34.77/DoCPP Re = Vcm/I...
