第二讲光与颜色的基本概念

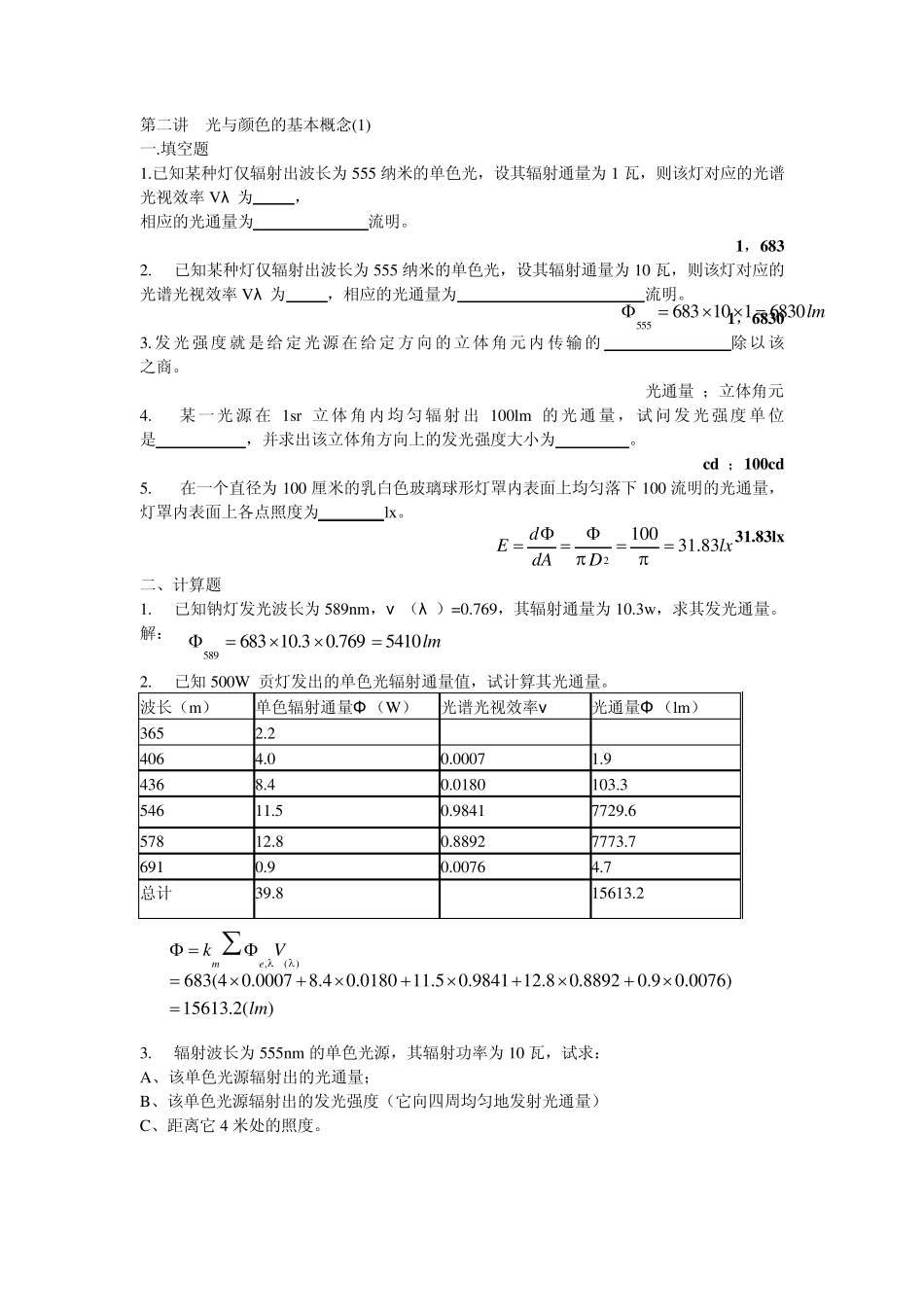

第二讲 光与颜色的基本概念(1) 一.填空题 1.已知某种灯仅辐射出波长为555 纳米的单色光，设其辐射通量为1 瓦，则该灯对应的光谱光视效率Vλ 为 ， 相应的光通量为 流明。 1，683 2. 已知某种灯仅辐射出波长为555 纳米的单色光，设其辐射通量为10 瓦，则该灯对应的光谱光视效率Vλ 为 ，相应的光通量为 流明。 1，6830 3. 发光强度就是给定光源在给定方向的立体角元内传输的 除以该 之商。 光通量 ；立体角元 4. 某一光源在1sr 立体角内均匀辐射出100lm 的光通量，试问发光强度单位是 ，并求出该立体角方向上的发光强度大小为 。 cd ；100cd 5. 在一个直径为100 厘米的乳白色玻璃球形灯罩内表面上均匀落下100 流明的光通量，灯罩内表面上各点照度为 lx。 31.83lx 二、计算题 1. 已知钠灯发光波长为589nm，ν （λ ）=0.769，其辐射通量为10.3w，求其发光通量。 解： 2. 已知500W 贡灯发出的单色光辐射通量值，试计算其光通量。 波长（m） 单色辐射通量Φ （W） 光谱光视效率ν 光通量Φ （lm） 365 2.2 406 4.0 0.0007 1.9 436 8.4 0.0180 103.3 546 11.5 0.9841 7729.6 578 12.8 0.8892 7773.7 691 0.9 0.0076 4.7 总计 39.8 15613.2 3. 辐射波长为555nm 的单色光源，其辐射功率为10 瓦，试求： A、该单色光源辐射出的光通量； B、该单色光源辐射出的发光强度（它向四周均匀地发射光通量） C、距离它 4 米处的照度。 589683 10.30.7695410lm555683 10 16830lm ,( )683(4 0.00078.4 0.018011.5 0.9841 12.8 0.88920.9 0.0076)15613.2()mekVlm 210031.83dElxdAD 4. 辐射波长为555nm 的单色光源，其辐射功率为10W，求离光源2m 处的照度。 5.如图所示，在高出桌面2.1 米处挂一只40w 白炽灯，设α 在0°─45°内白炽灯的发光强度均为30cd，求灯下桌面上 1、2 两点处的照度。 6.一个直径为250mm 的乳白色玻璃球形灯罩，内装一个光通量为1260lm 的白炽灯，设灯罩的光透射比为0.60，求灯罩外表面亮度？ 解： 直径 D=250mm=0.25m 球的表面积为S=4π R^2=π ×D^2=0.196m2 透过乳白色玻璃球形灯罩的光通量Φ =1260×0.6=756lm 发光强度Ι =dΦ /dΩ =Φ /(4π ) 灯罩外表面亮度 Lα =Ι /dAcosα =dΦ /(dΩ dAcos0)=φ /(4π ×π D^2)...
