绿色建筑设计说明电气

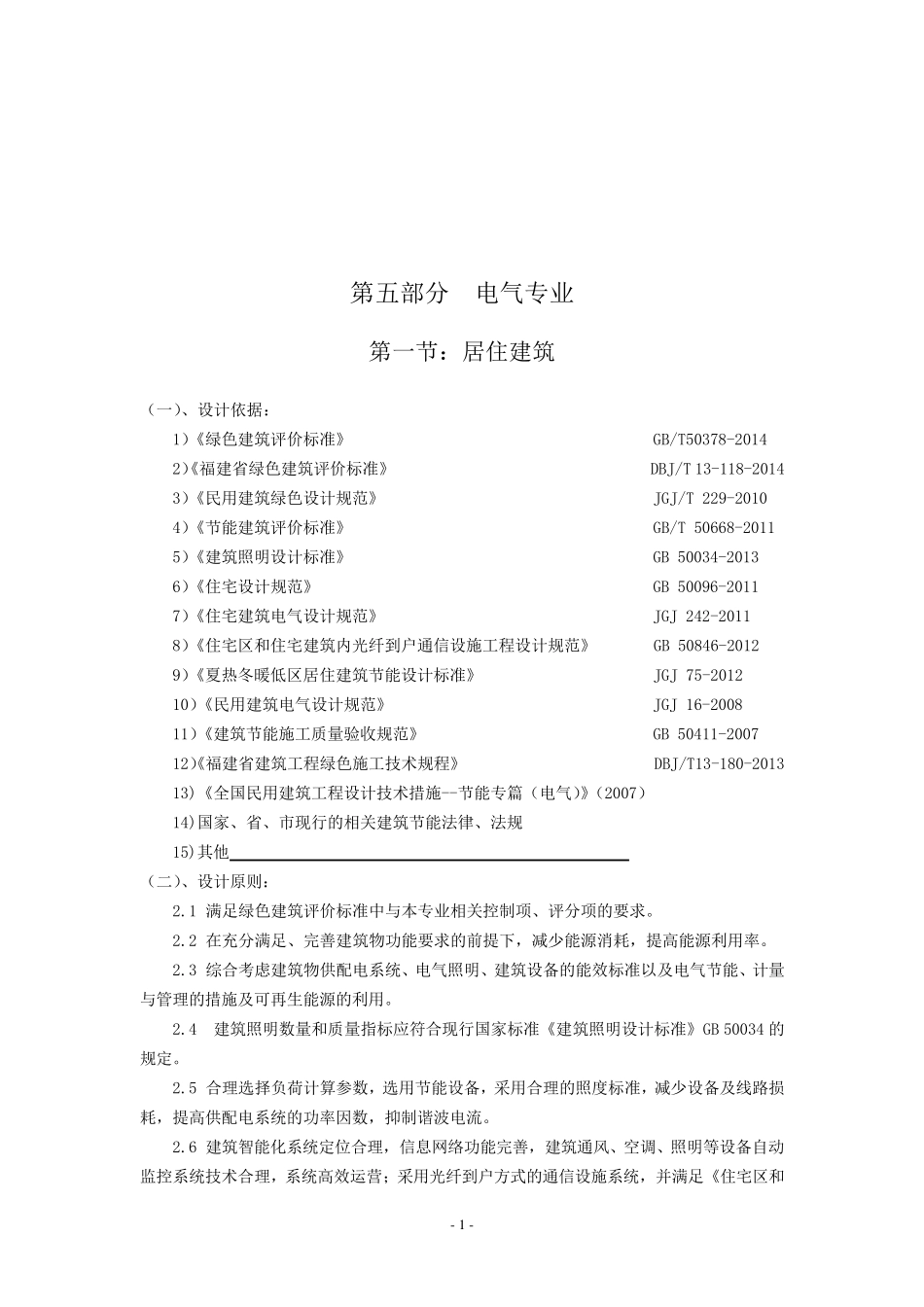

- 1 - 第五部分 电气专业 第一节：居住建筑 （一）、设计依据： 1）《绿色建筑评价标准》 GB/T50378-2014 2）《福建省绿色建筑评价标准》 DBJ/T 13-118-2014 3）《民用建筑绿色设计规范》 JGJ/T 229-2010 4）《节能建筑评价标准》 GB/T 50668-2011 5）《建筑照明设计标准》 GB 50034-2013 6）《住宅设计规范》 GB 50096-2011 7）《住宅建筑电气设计规范》 JGJ 242-2011 8）《住宅区和住宅建筑内光纤到户通信设施工程设计规范》 GB 50846-2012 9）《夏热冬暖低区居住建筑节能设计标准》 JGJ 75-2012 10）《民用建筑电气设计规范》 JGJ 16-2008 11）《建筑节能施工质量验收规范》 GB 50411-2007 12）《福建省建筑工程绿色施工技术规程》 DBJ/T13-180-2013 13)《全国民用建筑工程设计技术措施--节能专篇（电气）》（2007） 14)国家、省、市现行的相关建筑节能法律、法规 15)其他 （二）、设计原则： 2.1 满足绿色建筑评价标准中与本专业相关控制项、评分项的要求。 2.2 在充分满足、完善建筑物功能要求的前提下，减少能源消耗，提高能源利用率。 2.3 综合考虑建筑物供配电系统、电气照明、建筑设备的能效标准以及电气节能、计量与管理的措施及可再生能源的利用。 2.4 建筑照明数量和质量指标应符合现行国家标准《建筑照明设计标准》GB 50034 的规定。 2.5 合理选择负荷计算参数，选用节能设备，采用合理的照度标准，减少设备及线路损耗，提高供配电系统的功率因数，抑制谐波电流。 2.6 建筑智能化系统定位合理，信息网络功能完善，建筑通风、空调、照明等设备自动监 控系统技术合理，系统高效运 营 ； 采用光纤到户方 式 的通信设施系统，并 满足《住宅区和 - 2 - 住宅建筑内光纤到户通信设施工程设计规范》GB 50846-2012 的相关要求。 （三）、节能设计措施： 3.1 供配电系统的节能： 3.1.1 本工程为地上 层、地下 层的居住建筑，建筑高度为 m，建筑总面积为 ㎡。根据负荷计算，设备总容量 kW，需用系数 Kx 为 ，计算负荷为 kW，选择 台 kVA 高效低耗的 干式变压器，变压器负荷率分别为 %、 %，变压器装置指标 V A/㎡。另设 台 kW 自启动闭式水循环风冷柴油发电机组。 3.1.2 本工程设计根据建筑规划将变配电房尽量设置在负荷中心，减少低压侧线路长度，降低线路损耗。380/220V 低压供电半径不宜大于 200m，本工程至末端配电箱最长供电距离约 ...
