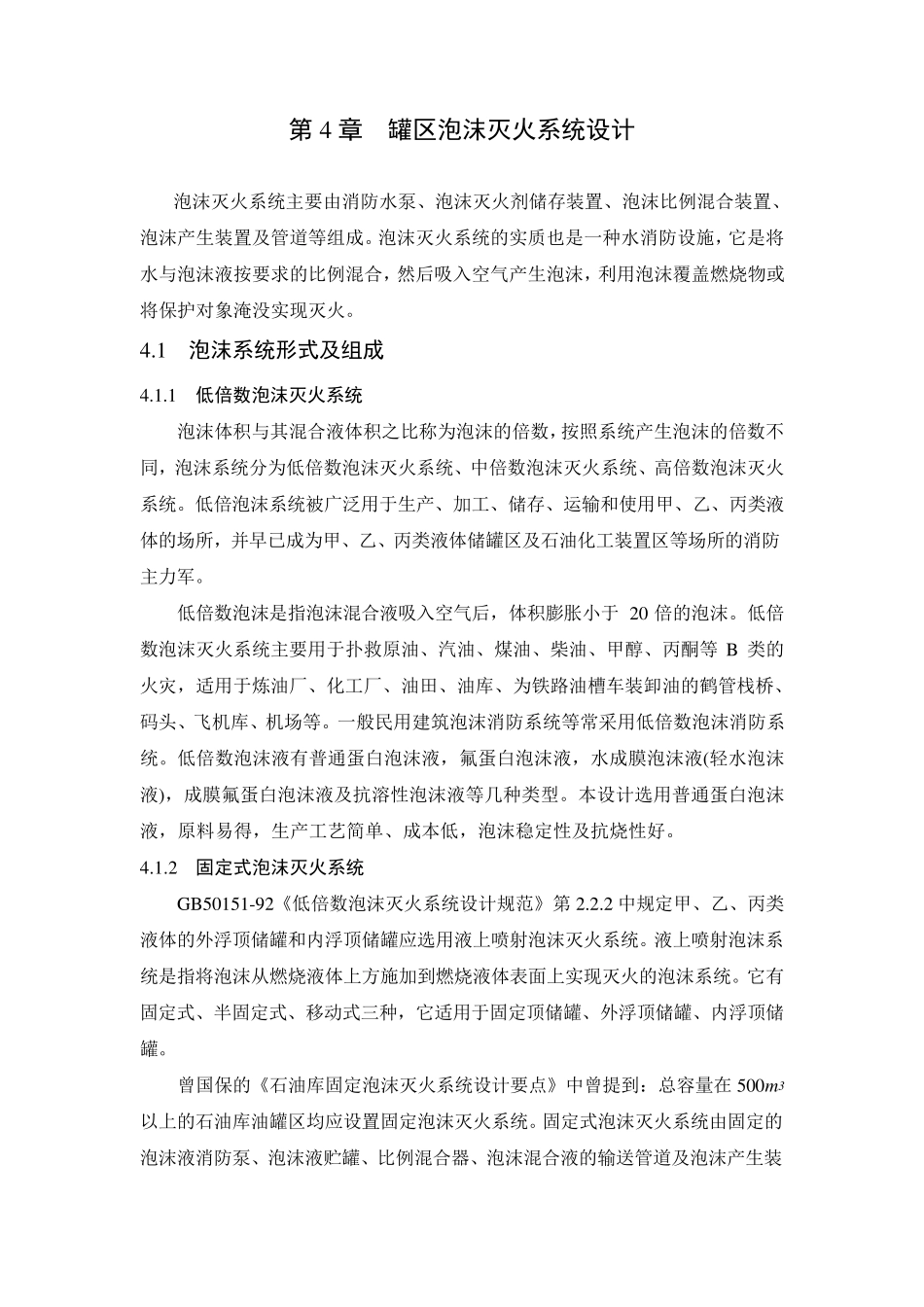

第4 章 罐区泡沫灭火系统设计 泡沫灭火系统主要由消防水泵、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产生装置及管道等组成。泡沫灭火系统的实质也是一种水消防设施，它是将水与泡沫液按要求的比例混合，然后吸入空气产生泡沫，利用泡沫覆盖燃烧物或将保护对象淹没实现灭火。 4.1 泡沫系统形式及组成 4.1.1 低倍数泡沫灭火系统 泡沫体积与其混合液体积之比称为泡沫的倍数，按照系统产生泡沫的倍数不同，泡沫系统分为低倍数泡沫灭火系统、中倍数泡沫灭火系统、高倍数泡沫灭火系统。低倍泡沫系统被广泛用于生产、加工、储存、运输和使用甲、乙、丙类液体的场所，并早已成为甲、乙、丙类液体储罐区及石油化工装置区等场所的消防主力军。 低倍数泡沫是指泡沫混合液吸入空气后，体积膨胀小于 20 倍的泡沫。低倍数泡沫灭火系统主要用于扑救原油、汽油、煤油、柴油、甲醇、丙酮等 B 类的火灾，适用于炼油厂、化工厂、油田、油库、为铁路油槽车装卸油的鹤管栈桥、码头、飞机库、机场等。一般民用建筑泡沫消防系统等常采用低倍数泡沫消防系统。低倍数泡沫液有普通蛋白泡沫液，氟蛋白泡沫液，水成膜泡沫液(轻水泡沫液)，成膜氟蛋白泡沫液及抗溶性泡沫液等几种类型。本设计选用普通蛋白泡沫液，原料易得，生产工艺简单、成本低，泡沫稳定性及抗烧性好。 4.1.2 固定式泡沫灭火系统 GB50151-92《低倍数泡沫灭火系统设计规范》第 2.2.2 中规定甲、乙、丙类液体的外浮顶储罐和内浮顶储罐应选用液上喷射泡沫灭火系统。液上喷射泡沫系统是指将泡沫从燃烧液体上方施加到燃烧液体表面上实现灭火的泡沫系统。它有固定式、半固定式、移动式三种，它适用于固定顶储罐、外浮顶储罐、内浮顶储罐。 曾国保的《石油库固定泡沫灭火系统设计要点》中曾提到：总容量在 500m 3以上的石油库油罐区均应设置固定泡沫灭火系统。固定式泡沫灭火系统由固定的泡沫液消防泵、泡沫液贮罐、比例混合器、泡沫混合液的输送管道及泡沫产生装置等组成，并与给水系统连成一体。当发生火灾时，先启动消防泵、打开相关阀门，系统即可实施灭火。目前，固定式泡沫系统多设计为手动控制系统，即手动启动泡沫消防泵和有关阀门，向储罐内排放泡沫实施灭火；也有少数自动控制系统，即首先靠火灾自动报警及联动控制系统自动启动泡沫消防系及有关阀门向储罐内排放泡沫实施灭火，自动操纵出现故障时，由手动启动系统。 4.2 泡沫灭火系统主要组件 4.2.1 泡沫比例混合器 泡沫比例...
