网络信息模块的正确安装

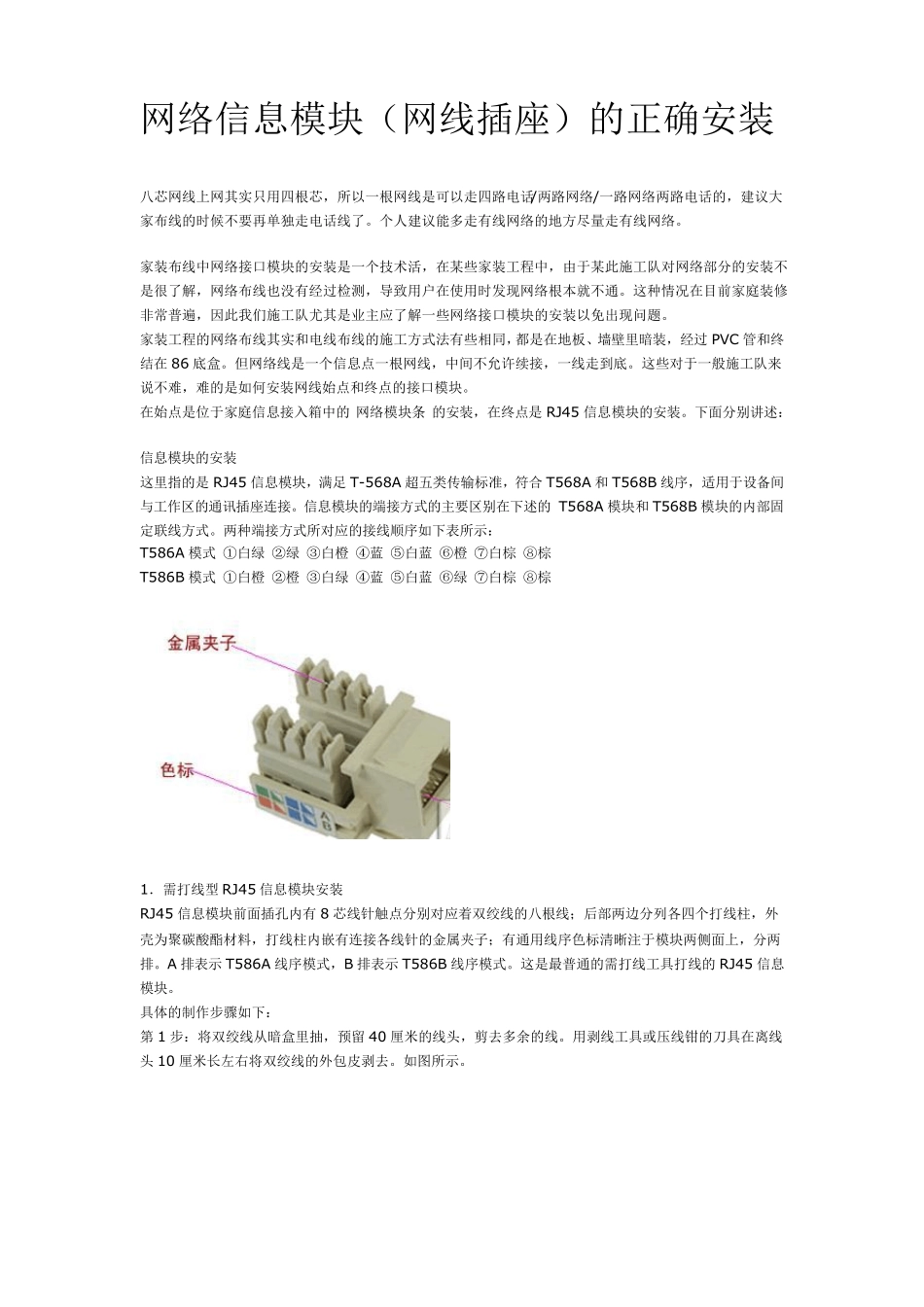

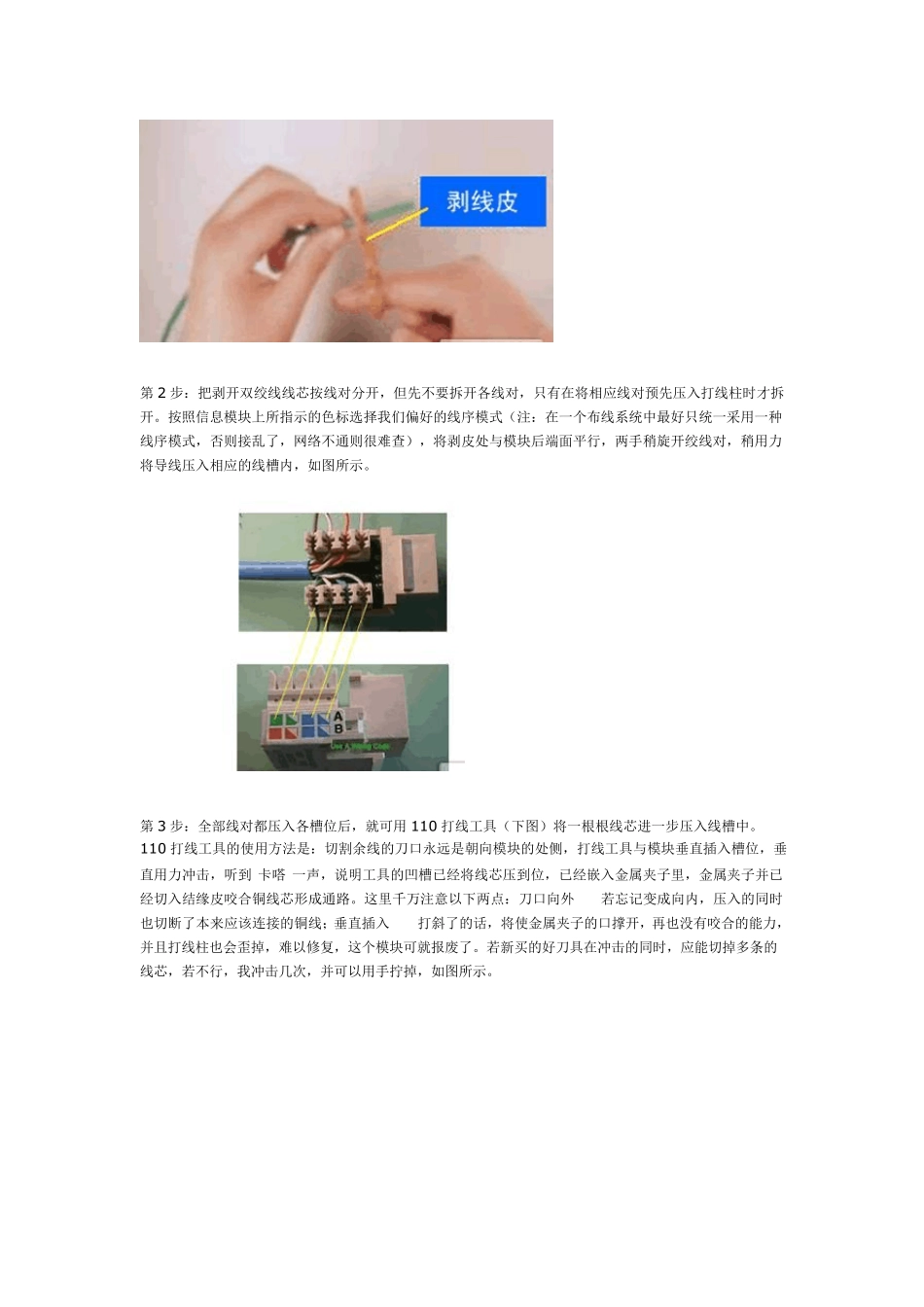

网络信息模块（网线插座）的正确安装 八芯网线上网其实只用四根芯，所以一根网线是可以走四路电话/两路网络/一路网络两路电话的，建议大家布线的时候不要再单独走电话线了。个人建议能多走有线网络的地方尽量走有线网络。 家装布线中网络接口模块的安装是一个技术活，在某些家装工程中，由于某此施工队对网络部分的安装不是很了解，网络布线也没有经过检测，导致用户在使用时发现网络根本就不通。这种情况在目前家庭装修非常普遍，因此我们施工队尤其是业主应了解一些网络接口模块的安装以免出现问题。 家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过 PVC 管和终结在 86 底盒。但网络线是一个信息点一根网线，中间不允许续接，一线走到底。这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。 在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是 RJ45 信息模块的安装。下面分别讲述： 信息模块的安装 这里指的是 RJ45 信息模块，满足T-568A 超五类传输标准，符合T568A 和 T568B 线序，适用于设备间与工作区的通讯插座连接。信息模块的端接方式的主要区别在下述的 T568A 模块和 T568B 模块的内部固定联线方式。两种端接方式所对应的接线顺序如下表所示： T586A 模式 ①白绿 ②绿 ③白橙 ④蓝 ⑤白蓝 ⑥橙 ⑦白棕 ⑧棕 T586B 模式 ①白橙 ②橙 ③白绿 ④蓝 ⑤白蓝 ⑥绿 ⑦白棕 ⑧棕 1．需打线型 RJ45 信息模块安装 RJ45 信息模块前面插孔内有 8 芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。A 排表示T586A 线序模式，B 排表示T586B 线序模式。这是最普通的需打线工具打线的 RJ45 信息模块。 具体的制作步骤如下： 第 1 步：将双绞线从暗盒里抽，预留 40 厘米的线头，剪去多余的线。用剥线工具或压线钳的刀具在离线头 10 厘米长左右将双绞线的外包皮剥去。如图所示。 第2 步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的...
