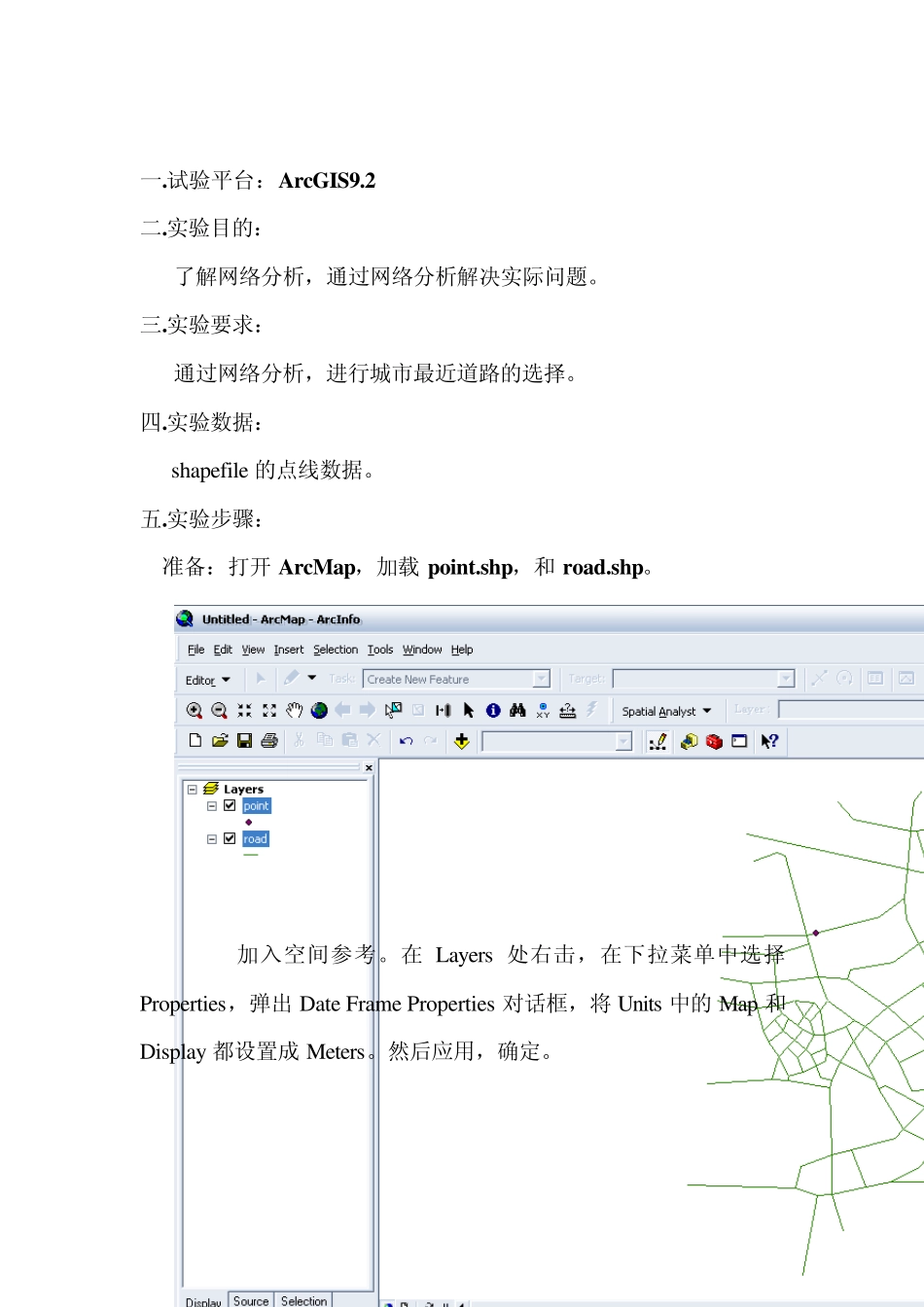

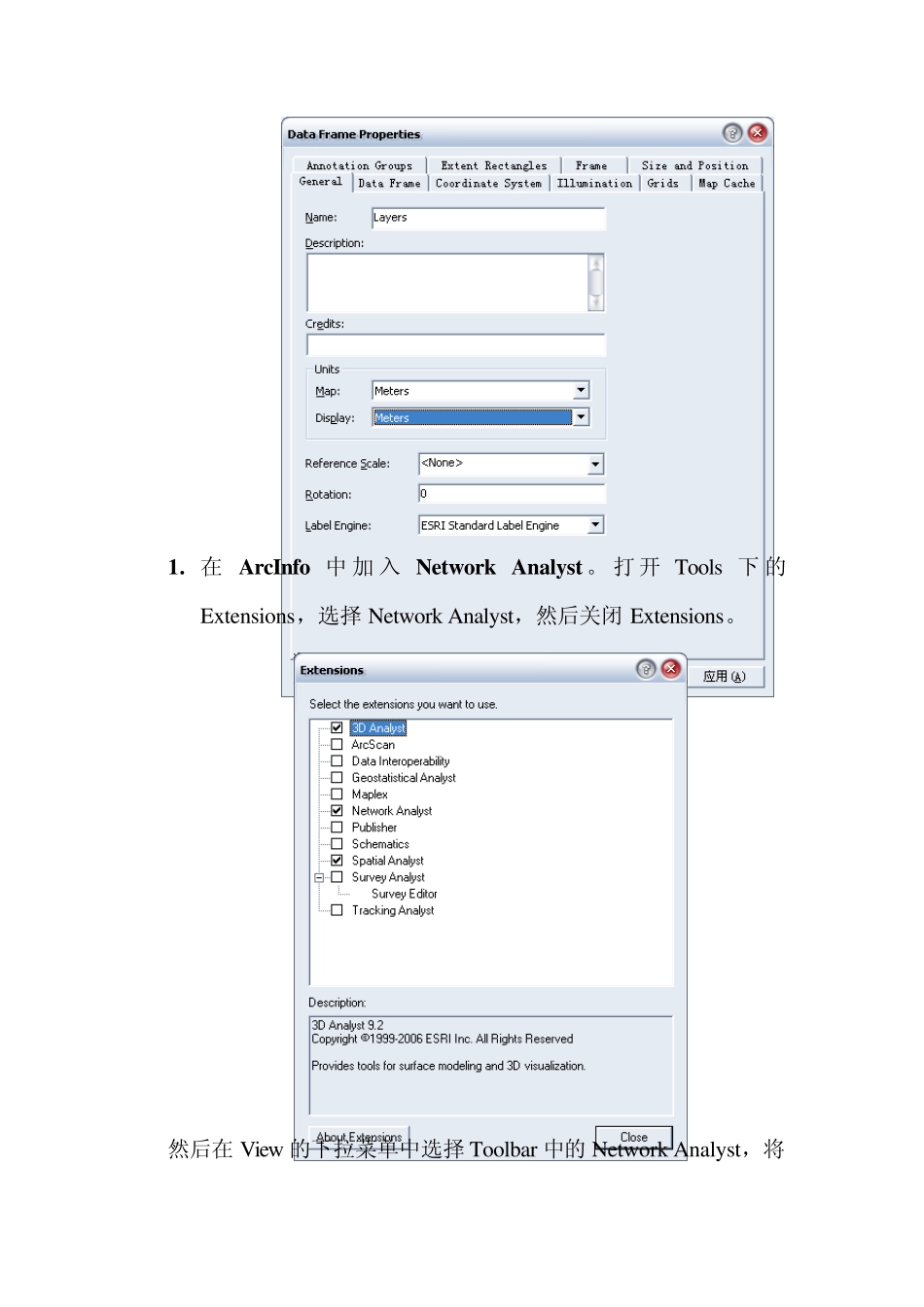

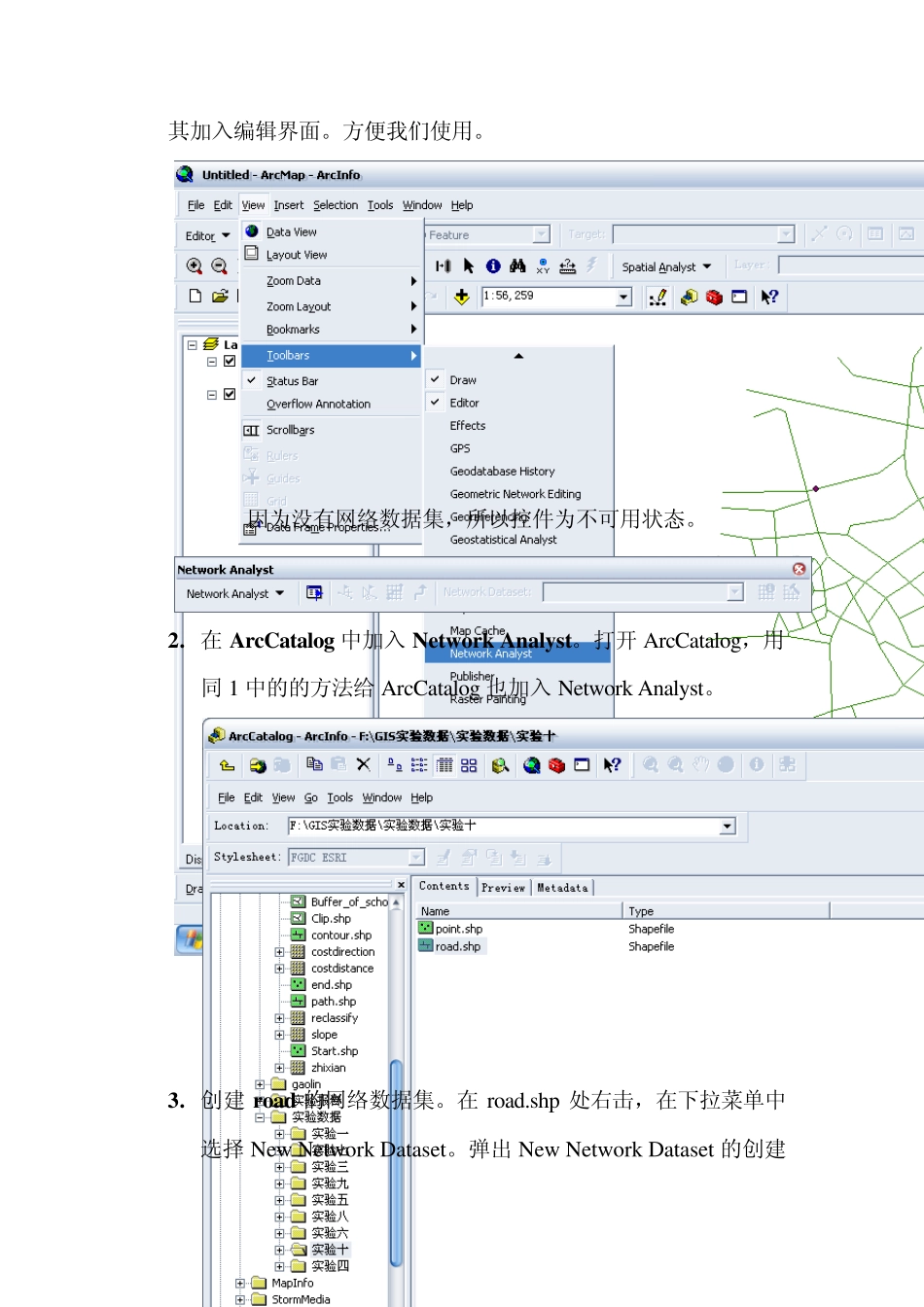

一.试验平台：ArcGIS9.2 二.实验目的： 了解网络分析，通过网络分析解决实际问题。 三.实验要求： 通过网络分析，进行城市最近道路的选择。 四.实验数据： shapefile 的点线数据。 五.实验步骤： 准备：打开 ArcMap，加载 point.shp，和 road.shp。 加入空间参考。在 Lay ers 处右击，在下拉菜单中选择Properties，弹出 Date Frame Properties 对话框，将 Units 中的Map 和Display 都设置成 Meters。然后应用，确定。 1. 在ArcInfo 中加入Network Analyst 。 打 开 Tools 下 的Extensions，选择 Network Analyst，然后关闭 Extensions。 然后在View 的下拉菜单中选择 Toolbar 中的 Network Analyst，将其加入编辑界面。方便我们使用。 因为没有网络数据集，所以控件为不可用状态。 2. 在 ArcCatalog 中加入Network Analyst。打开 ArcCatalog，用同 1 中的的方法给 ArcCatalog 也加入Network Analyst。 3. 创建 road 的网络数据集。在 road.shp 处右击，在下拉菜单中选择 New Network Dataset。弹出 New Network Dataset 的创建对话框。根据提示来创建网络数据集。 在创建过程中，所有的都选的是NO。之后要创建两个要素，一个是length，其单位是Meters，另一个为mint，其单位是Minu tes。然后点击“下一步”。 通过创建向导，我们把该设置的要素属性都给设置之后，我们单击“Finish”。这样一个 road 的网络数据集就算完成了。 创建完成的网络数据集 通过鼠标的拖动或者通过数据的加载，可以把创建的数据集加入ArcInfo。当数据加入后，New Network 自动启动。为可编辑状态。加载之后，可以将 ArcCatalog 关闭。 4 . 寻找最佳路径。打开 New Network 的下拉菜单，选择 New Closest Facility。打开 New Network 的分析窗口。  加载目标点。在facility中加入消防站A、B、C、D 四点。在Incidents 中博物馆。  最佳路径。打开 New Network Windows 右上角的图层属性表。在Analysis Settings 中设置要求。其中在Impedance 中分别选择 length 和 mint，Facilities To Find 中选择 4，Travel From 为 Facility to Incident。设置完成后，按应用，然后确定。 设置完成后的图形 以上步骤完成后点击solv e。出现四个最佳路径。 Length 的最佳路径 Mint 的最佳路径 在Rou tes 中可以查看四条路的详细信息。右击任意一条路线，打开其属性表。进而进行查看。 Length Mint 六.实验数据：2 0 0 9 -1 2 -1 4
